7.9.3.14.2.1. Filettatura standard

Con L'esempio seguente consente di configurare l'utilizzo della funzionalità Thread quando una filettatura conica. [100]

  1. Disegnare un rettangolo.

    [Nota]Nota

    Parte e filo vengono creati nello stesso schizzo!

    [Importante]Importante

    Il per il diametro nominale della filettatura, passo della filettatura [Thread pitch] e Variante (se disponibile) deve essere visualizzato nella tabella dei filetti sotto $CADENAS_DATA\datasetup\threads anche essere esattamente come disponibile!

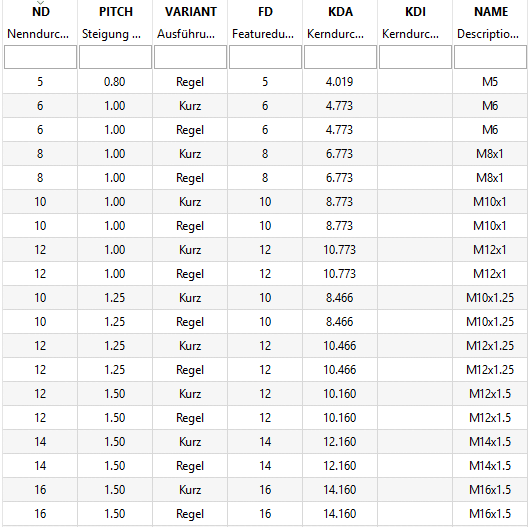

    Se si seleziona il tipo di filettatura [Thread type] DIN 158, non è possibile realizzare un componente con un diametro nominale di 13, ad esempio!

    Figura 7.801. Se si seleziona il tipo di filettatura [Thread type] DIN 158, non è possibile realizzare un componente con un diametro nominale di 13, ad esempio!

  2. Determinare l' asse di rotazione [Rotation axis].

    [Nota]Nota

    I pulsanti Filettatura cilindrica su lunghezza [Cylindrical thread by length] e Filettatura conica su lunghezza [Conical thread by lengths] sono attivi solo dopo aver determinato un asse di rotazione [Rotation axis]!

  3. Fare clic sul pulsante Filetto conico su lunghezza [Conical thread by lengths].

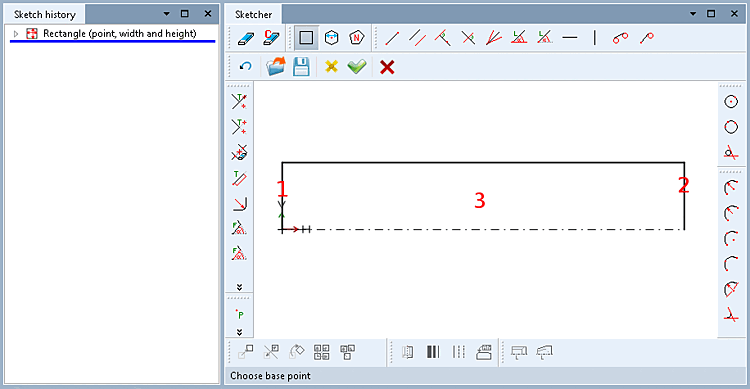

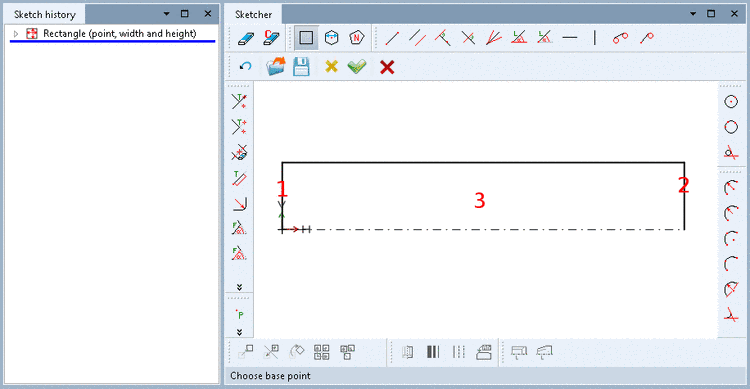

  4. Determinare l'inizio del filo, la fine del filo e il lato del materiale in sequenza facendo clic sull'area corrispondente.

    1. Selezionare l'inizio del filo

    2. Selezionare l'estremità della filettatura

    3. Pagina di selezione del materiale

    Definire il filo

    Figura 7.802. Definire il filo

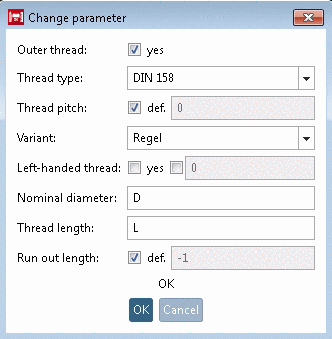

    -> Una volta eseguiti i 3 passaggi, si apre la finestra di dialogo corrispondente.

    Figura 7.803.

  5. Regolare i valori come richiesto nella finestra di dialogo Modifica parametri [Change parameter] e confermare con OK.

    • Filo esterno [Outer thread]: la casella di controllo è già attivata o disattivata in base alla selezione precedente.

    • Tipo di filettatura [Thread type]: selezionare il valore desiderato dall'elenco.

    • Passo del filo [Thread pitch]:

      La casella di controllo "def. [def.]" è impostata per default. Viene creato un thread standard in base allo standard impostato.

      Se si desidera creare una filettatura a passo fine con passi di filettatura definiti, disattivare la casella di controllo e inserire il nome della variabile per il passo della filettatura (ad es.'P').

      [Nota]Nota

      Per una filettatura a passo fine, è necessario creare nella tabella la variabile corrispondente al passo della filettatura!

      Vedere anche le Sezione 7.9.3.14.1.1.2, “Diversi passi di filettatura e calcoli automatici derivati, ad esempio per la descrizione della linea e il diametro del nucleo ”.

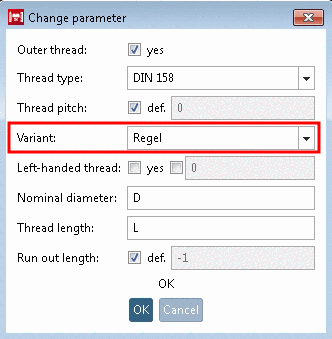

    • Variante [Variant]:

      Viene utilizzato per determinate filettature e consente di ottenere ulteriori specifiche. In questo esempio è stata utilizzata la DIN 158. Inserire quindi "Regular" o "Short".

      [Nota]Nota

      Se l'opzione nella cartella la tabella dei filetti esiste, il valore deve essere impostato divenire. [a]

      La norma DIN 158, ad esempio, utilizza i valori "Regular" e "Short" come variante.

      Figura 7.804.

      [a] Se disponibile, Nella casella di riepilogo deve essere presente una selezione. Essi può anche ottenere il valore dalla tabella dei thread in $CADENAS_DATA\datasetup\threads e immetterlo manualmente.

    • Filetto sinistro [Left-handed thread]:

      Se si attiva la seconda casella di controllo, è possibile utilizzare la tabella per verificare se si tratta di una filettatura sinistra o destra. In questo caso, inserire il nome della variabile corrispondente nel campo di immissione.

    • Diametro nominale [Nominal diameter]:

    • Lunghezza della filettatura [Thread length]:

    • Lunghezza di deflusso [Run out length]: se si seleziona la casella di controllo, la lunghezza di deflusso viene calcolata automaticamente, altrimenti è possibile inserire una variabile.

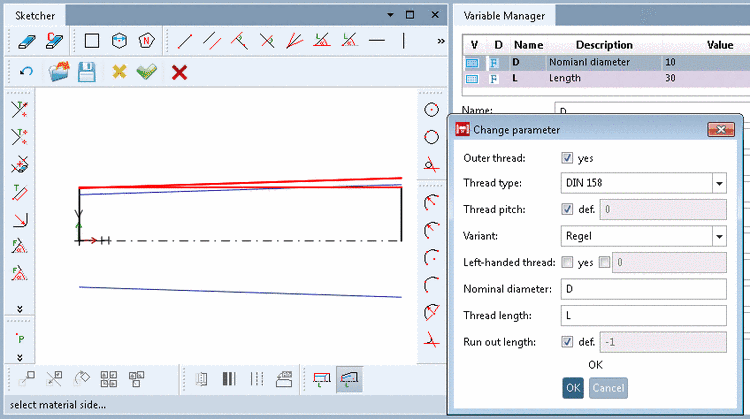

    Non appena i valori decisivi sono stati impostati correttamente, il filo viene disegnato nello schizzo.

    Figura 7.805.

    È possibile regolare ulteriormente i valori e vedere immediatamente le modifiche nel disegno.

  6. Eliminare il bordo esterno.

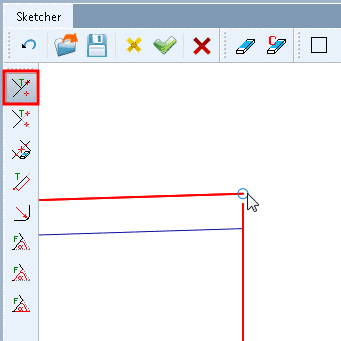

  7. Se necessario, rifilare il bordo esteso.

    Figura 7.806.

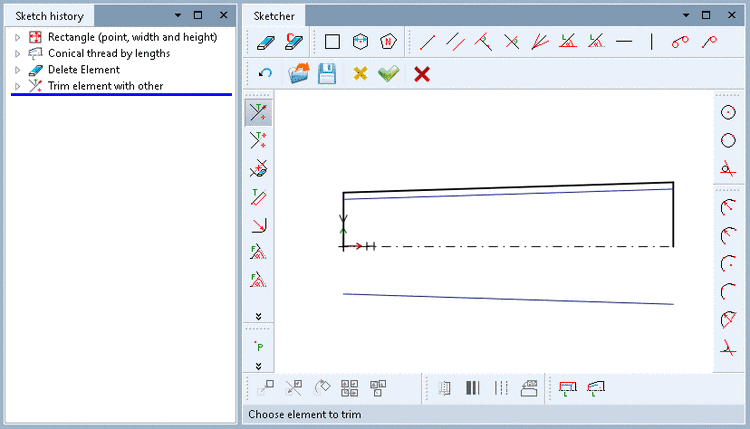

    Lo schizzo è ora completo.

    Figura 7.807.

    Il filo viene automaticamente etichettato come elemento cosmetico (linee blu).

  8. Chiudere lo sketch facendo clic su .

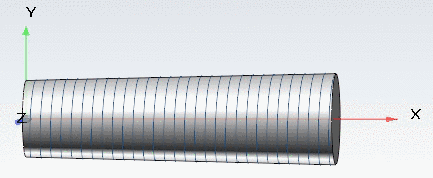

    Risultato nella vista 3D

    Figura 7.808. Risultato nella vista 3D



[100] L'esempio può essere trovato con installato Catalogo di formazione su $CADENAS/Training/PARTdesigner/Threads/conical_thread.prj.
