1.6.8.2.2.1. menustructure_PARTdataManager.cfg

1.6.8.2.2.1.1. Blocco [Tweakmenu]

1.6.8.2.2.1.1.1. Menu
1.6.8.2.2.1.1.2. Barre degli strumenti
1.6.8.2.2.1.1.3. Menu contestuali

1.6.8.2.2.1.2. Blocco [hasSubMenuActions]

1.6.8.2.2.1.3. Blocco [AltButtons]

La struttura di base della barra degli strumenti, dei menu e dei menu contestuali è specificata in questo file di configurazione.

	Nota
Normalmente non è necessario modificare queste impostazioni. La visibilità degli elementi è controllata da menuvisibility_PARTdataManager.cfg.

Nota

Normalmente non è necessario modificare queste impostazioni.

La visibilità degli elementi è controllata da menuvisibility_PARTdataManager.cfg.

1.6.8.2.2.1.1. Blocco [Tweakmenu]

Le Il blocco Tweakmenu contiene la specifica di voci di menu e pulsanti senza voci secondarie^[41] Questo è di gran lunga il massimo.

1.6.8.2.2.1.1.1. Menu

Menu delle specifiche

I menu sono specificati da tre tasti:

Nome interno
Il nome interno di un menu è definito nella chiave <nome>NomeMenu.
Esempio di utilizzo del menu [Export] di esportazione [Export]:
```
ExportMenuName=ExportMenu
```
Nome di visualizzazione dei menu
Il titolo di un menu è definito nella chiave <nome>TitoloMenu.
Esempio di utilizzo del menu [Export] di esportazione [Export]:
```
ExportMenuTitle=&Export
```
Nota
Il valore chiave di <nome>Titolo del menu(nome del menu nell'applicazione) è tradotto nel file menustructure_<nome dell'applicazione>.def.
Specifica delle voci di menu disponibili in linea di principio
Le azioni di base (voci di menu) sono definite nella chiave <nome>Contenuto del menu (separata da virgole).
Esempio di utilizzo del menu [Export] di esportazione [Export]:
```
ExportMenuContent=ExportCadMenu,ExportFileMenuStatic
```
Se si desidera impostare un separatore tra le voci di menu, inserire un meno "-" nella posizione desiderata nell'elenco delle azioni.
Esempio:
```
ExportMenuContent=ExportCadMenu,-,ExportFileMenuStatic,-,ExportNative,ExportMetafileBatch
```
Figura 1.562. Esempio di barra degli strumenti "Esportazione

I menu in dettaglio

Figura 1.563. Esempio: tutti i menu

Menu File
Di solito non è necessario modificare i valori delle chiavi.
```
FileMenuName=FileMenu
FileMenuTitle=&File

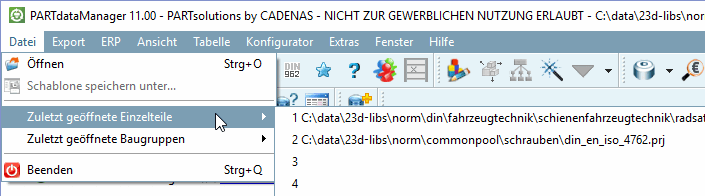

FileMenuContent=FileOpen,FileSaveTemplate,-,actionRecentFilesList,-,FileExit
```

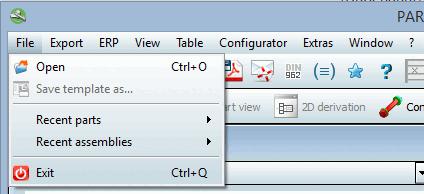

Figura 1.564. Menu File

Le regolazioni individuali vengono effettuate nel file di configurazione menuvisibility_PARTdataManager.cfg.
Menu Esportazione [Export]
Di solito non è necessario modificare i valori delle chiavi.
```
ExportMenuName=ExportMenu
ExportMenuTitle=&Export
ExportMenuContent=ExportCadMenu,-,ExportFileMenuStatic,-,ExportNative,ExportMetafileBatch
```

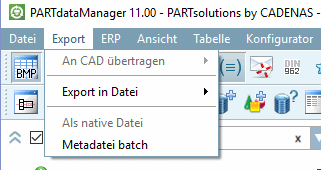

Figura 1.565. Menu Esportazione [Export]

Le regolazioni individuali vengono effettuate nel file di configurazione menuvisibility_PARTdataManager.cfg.

Menu ERP

Di solito non è necessario modificare i valori delle chiavi.

ErpMenuName=ErpMenu
ErpMenuTitle=ERP
ErpMenuContent=LinkDbLogin,LinkDbChangeGroup,CallLinkMgr,LinkDbBackToMgr,
 LinkDbCancelBackToMgr,LinkDbSendMail,LinkDbAddToDb,LinkDbClassify,LinkDbShowLegend,
 PreferredRanges,erp_psol_mm_vars,show_dbdata,SORTTABLE,erp_dbedit,DisplayMatButton,
 ChangeMatButton,SearchMatButton,erp_sap_showdis

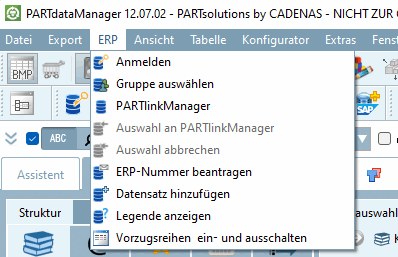

Figura 1.566. Menu ERP

Le regolazioni individuali vengono effettuate nel file di configurazione menuvisibility_PARTdataManager.cfg.

Visualizza [View] il menu
Di solito non è necessario modificare i valori delle chiavi.
```
ViewMenuName=ViewMenu
ViewMenuTitle=&View
ViewMenuContent=View2D,ViewConnection,-,ViewThread,-,ViewConfigurator,ViewExplosion,
 ViewAssemblyStructure,AutomaticRecalc
```

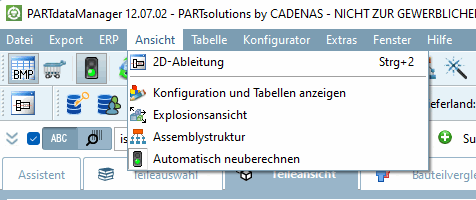

Figura 1.567. Visualizza [View] il menu

Le regolazioni individuali vengono effettuate nel file di configurazione menuvisibility_PARTdataManager.cfg.
Tabella [Table] dei menu
Di solito non è necessario modificare i valori delle chiavi.
```
TableMenuName=TableMenu
TableMenuTitle=&Tabelle
TableMenuContent=TableShrink,TableUndoShrink,TableShowBmp,TableEdit
```
Figura 1.568. Tabella [Table] dei menu

Le regolazioni individuali vengono effettuate nel file di configurazione menuvisibility_PARTdataManager.cfg.
Menu Configuratore [Configurator]
Di solito non è necessario modificare i valori delle chiavi.
```
ConfiguratorMenuName=ConfiguratorMenu
ConfiguratorMenuTitle=&Konfigurator
ConfiguratorMenuContent=ConfiguratorSave,ConfigratorSaveAs,-,
 ConfiguratorCreateTranslationFile,ConfiguratorShowConfig
```

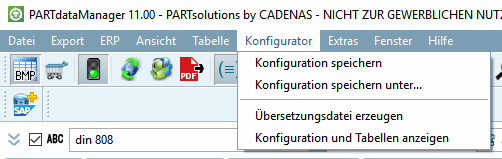

Figura 1.569. Menu Configuratore [Configurator]

Le regolazioni individuali vengono effettuate nel file di configurazione menuvisibility_PARTdataManager.cfg.

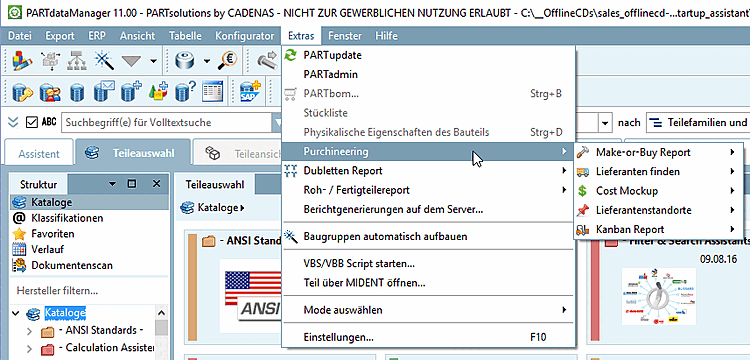

Menu Extra [Extras]

Di solito non è necessario modificare i valori delle chiavi.

ExtrasMenuName=ExtrasMenu
ExtrasMenuTitle=E&xtras
ExtrasMenuContent=ExtrasWWWUpdate,ExtrasPARTadmin,ExtrasPARTbom,ExtrasBom,ExtrasVolumeCOG,
 Purchineering,Duplicates,Producibility,ExtrasServerJobList,-,ExtrasAutomaticBuild,-,
 ExtrasStartScript,-,ModePreferences,-,ShowPreferences

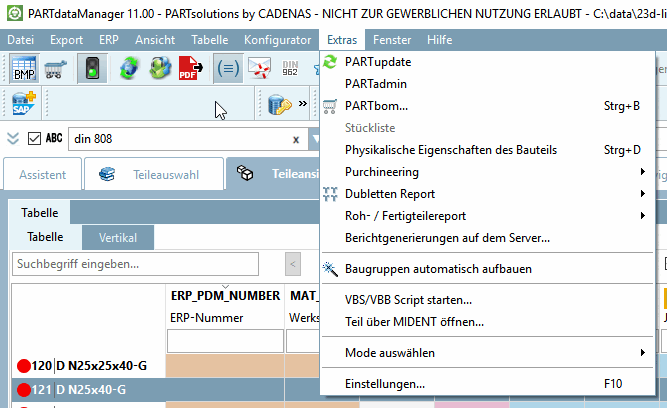

Figura 1.570. Menu Extra [Extras]

Le regolazioni individuali vengono effettuate nel file di configurazione menuvisibility_PARTdataManager.cfg.

Menu Finestra [Window]
Di solito non è necessario modificare i valori delle chiavi.
```
LayoutMenuName=LayoutMenu
LayoutMenuTitle=&Window
LayoutMenuContent=LayoutManagement,LayoutResetDefault
```

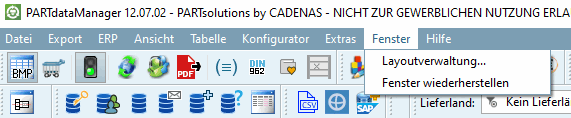

Figura 1.571. Menu Finestra [Window]

Le regolazioni individuali vengono effettuate nel file di configurazione menuvisibility_PARTdataManager.cfg.
Menu Aiuto [Help]
Di solito non è necessario modificare i valori delle chiavi.
```
HelpMenuName=HelpMenu
HelpMenuTitle=Help
HelpMenuContent=HelpHelp,HelpContextSensitive,HelpAbout,-,HelpLicenses,HelpPartInfo,
 HelpSysInfo
```

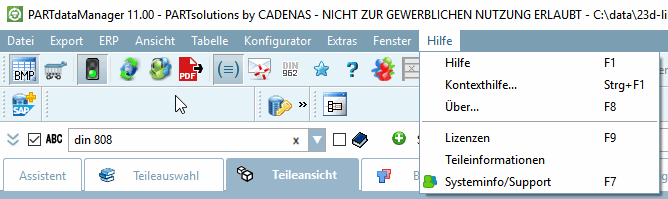

Figura 1.572. Menu Aiuto [Help]

Le regolazioni individuali vengono effettuate nel file di configurazione menuvisibility_PARTdataManager.cfg.

Menu Debug

	Nota
	Disattivato per impostazione predefinita.

DebugMenuName=DebugMenu
DebugMenuTitle=Debug
DebugMenuContent=DebugShowMesh,DebugStartScript,DebugShowConfig,DebugShowMemory,
 DebugShowMemoryCheck,DebugVerboseAss,DebugFeedbackBuffer,DebugMakeSnapshot,
 DebugCompSnapshot,DebugInspectAddress

Sequenza di menu

I valori chiave di menuOrder rappresentano l'ordine desiderato dei singoli menu.

Figura 1.573. Esempio per "menuOrder"

Esempio:

menuOrder=FileMenu,ExportMenu,ErpMenu,ViewMenu,TableMenu,ConfiguratorMenu,ExtrasMenu,
 WindowMenu,HelpMenu,DebugMenu

	Nota
	Se un menu completo dovrebbe essere sono nascosti, è necessario effettuare questa regolazione qui nella finestra `menustructure_PARTdataManager.cfg` file di configurazione fare.

1.6.8.2.2.1.1.2. Barre degli strumenti

Posizioni della barra degli strumenti

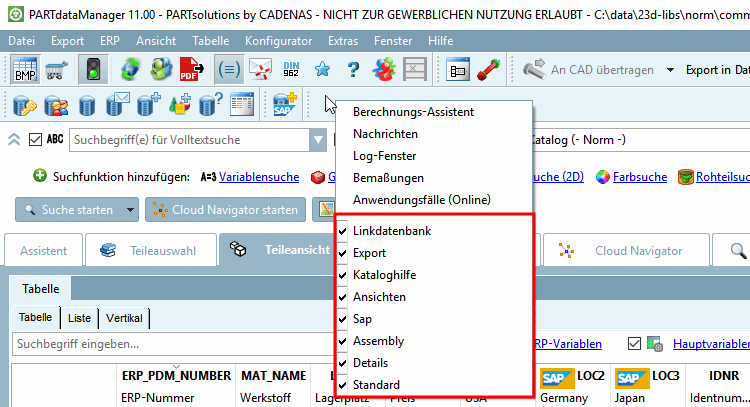

Le seguenti chiavi rappresentano le possibili posizioni delle barre degli strumenti nella finestra. La sequenza di valori (separati da virgole) di ciascuna chiave rappresenta l'ordine delle barre degli strumenti nell'applicazione.

barra degli strumentiOrdine superiore
barra degli strumentiOrdineDestra
barra degli strumentiOrdineSinistra
barra degli strumentiOrdineInferiore

Se una barra degli strumenti deve apparire in una nuova riga, inserire il carattere "Interruzione di riga""\n" nell'elenco.

Esempio:

toolbarOrderTop=Details,Export,\n,SAP
toolbarOrderLeft=Standard
toolbarOrderRight=Assembly
toolbarOrderBottom=ERP

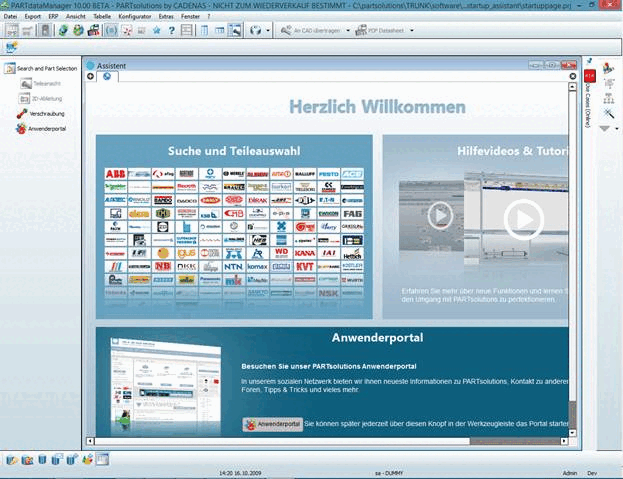

Figura 1.574. Questa disposizione non ha necessariamente senso, ma mostra chiaramente l'applicazione.

	Nota
	Le barre degli strumenti intere dovrebbero essere sono nascosti, è necessario effettuare questa regolazione qui nella finestra `menustructure_PARTdataManager.cfg` file di configurazione fare.

Specifiche della barra degli strumenti

Le barre degli strumenti sono specificate da tre tasti:

Nome interno
Il nome interno di una barra degli strumenti è definito nella chiave <nome>barra degli strumenti. Per posizionare una barra degli strumenti nella finestra principale, è necessario anteporre "Mainwindow/" al nome della barra.
Esempio di utilizzo della barra degli strumenti di esportazione [Export]:
```
ExportToolbar=MainWindow/Export
```
Nome di visualizzazione delle barre degli strumenti, visualizzato nel loro menu contestuale (dove la visibilità può essere attivata o disattivata).
Il titolo della barra degli strumenti è definito nella chiave <nome>ToolbarTitle.
Esempio di utilizzo della barra degli strumenti di esportazione [Export]:
```
ExportToolbarTitle=Export
```
Figura 1.575.
Specifica dei pulsanti della barra degli strumenti disponibili in linea di principio
Le funzioni di base (pulsanti) sono definite nella chiave (separata da virgole) <name>ToolbarContent.
Esempio di utilizzo della barra degli strumenti di esportazione [Export]:
```
ExportToolbarContent=ExportCad,ExportFileMenu
```
Figura 1.576. Esempio di barra degli strumenti "Esportazione

Se si desidera impostare un separatore tra i pulsanti, inserire un meno "-" nella posizione desiderata nell'elenco delle azioni.
```
LinkDbLogin,LinkDbChangeGroup,CallLinkMgr,LinkDbSendMail,LinkDbAddToDb,LinkDbClassify,
 LinkDbShowLegend,-,PreferredRanges
```
Figura 1.577. Esempio di barra degli strumenti "Esportazione

Le barre degli strumenti in dettaglio:

Barra degli strumenti di esportazione [Export]
Di solito non è necessario modificare i valori delle chiavi.
```
ExportToolbar=MainWindow/Export
ExportToolbarTitle=Export
ExportToolbarContent=ExportCad,ExportFileMenu
```
Figura 1.578. Barra degli strumenti di esportazione [Export]

Le regolazioni individuali vengono effettuate nel file di configurazione menuvisibility_PARTdataManager.cfg.
Barra degli strumenti delle viste [Views]
Di solito non è necessario modificare i valori delle chiavi.
```
ViewsToolbar=MainWindow/Views
ViewsToolbarTitle=Views
ViewsToolbarContent=View2D,ViewConnection
```
Figura 1.579. Barra degli strumenti delle viste [Views]

Le regolazioni individuali vengono effettuate nel file di configurazione menuvisibility_PARTdataManager.cfg.

Barra degli strumenti standard [Default]

Di solito non è necessario modificare i valori delle chiavi.

StandardToolbar=MainWindow/Standard
StandardToolbarTitle=Standard
StandardToolbarContent=TableShowBmp,ExtrasPARTbom,-,AutomaticRecalc,-,ExtrasWWWUpdate,
 HelpSysInfo,Export_PDFDATASHEET,-,ShowEolLines,BugreportStatus,din962,prefcatalogs,
 StartupPageClicked,PortalToolbarClicked,StorageButtonClicked

Figura 1.580. Barra degli strumenti standard [Default]

Le regolazioni individuali vengono effettuate nel file di configurazione menuvisibility_PARTdataManager.cfg.

Barra degli strumenti di assemblaggio [Assembly]
Di solito non è necessario modificare i valori delle chiavi.
```
AssemblyToolbar=MainWindow/Assembly
AssemblyToolbarTitle=Assembly
AssemblyToolbarContent=ViewConfigurator,ViewExplosion,ViewAssemblyStructure,
 ExtrasAutomaticBuild,ViewCPMenu
```

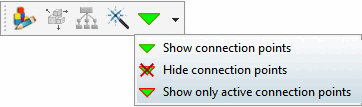

Figura 1.581. Barra degli strumenti di assemblaggio [Assembly]

Le regolazioni individuali vengono effettuate nel file di configurazione menuvisibility_PARTdataManager.cfg.

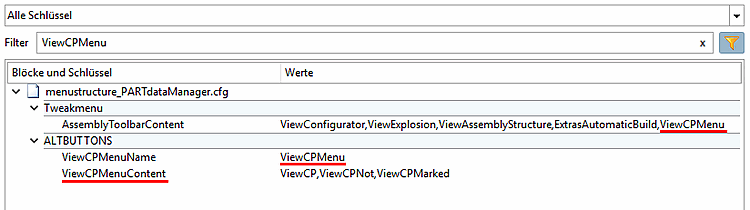

Il blocco [ALTBUTTONS] viene utilizzato per controllare i pulsanti del sottomenu "Punto di appendimento":
```
[ALTBUTTONS]
ViewCPMenuName=ViewCPMenu
ViewCPMenuContent=ViewCP,ViewCPNot,ViewCPMarked
```

Barra degli strumenti del database dei collegamenti [Link database]

Di solito non è necessario modificare i valori delle chiavi.

LinkDatabaseToolbar=MainWindow/LinkDatabase
LinkDataBaseToolbarTitle=Link database
LinkDatabaseToolbarContent=LinkDbLogin,LinkDbChangeGroup,CallLinkMgr,LinkDbSendMail,
 LinkDbAddToDb,LinkDbClassify,LinkDbShowLegend,-,PreferredRanges,erp_psol_mm_vars,
 show_dbdata,SORTTABLE,erp_dbedit,DisplayMatButton,ChangeMatButton,SearchMatButton,
 -,erp_sap_showdis

Figura 1.582. Barra degli strumenti del database dei collegamenti [Link database]

Le regolazioni individuali vengono effettuate nel file di configurazione menuvisibility_PARTdataManager.cfg.

Barra degli strumenti Sap
Di solito non è necessario modificare i valori delle chiavi.
```
AddSapToolbar=MainWindow/Addsap
AddSapToolbarTitle=Sap
AddSapToolbarContent=sap
```
Figura 1.583. Barra degli strumenti Sap

Le regolazioni individuali vengono effettuate nel file di configurazione menuvisibility_PARTdataManager.cfg.

Barra degli strumenti di classificazione [Classification]

Di solito non è necessario modificare i valori delle chiavi.

ClassificationToolbar=MainWindow/Classification
ClassificationToolbarTitle=Classification
ClassificationToolbarContent=ct_add_class,ct_delete_class,ct_edit_class,ct_move_class,
 ct_add_datasets,ct_delete_datasets,ct_edit_dataset,ct_move_datasets,ct_copy_dataset,
 ct_edit_views,ct_batch_update,ct_move_geomsearch,ct_update_tool,ct_create_classification

Figura 1.584. Barra degli strumenti di classificazione [Classification]

Le regolazioni individuali vengono effettuate nel file di configurazione menuvisibility_PARTdataManager.cfg.

Layout dei pulsanti

Per personalizzare il layout della visualizzazione dei pulsanti, utilizzare le opzioni di impostazione del tasto"<nome>ToolbarButtonStyle":

Valore	Significato
IconOnly (identico al valore vuoto)	Visualizzazione della sola icona
Solo testo	Visualizza solo il testo
TestoAccantoIcona	Testo e icona affiancati
TestoSottoIcona	Testo e icona sotto l'uno e l'altro

Esempi di utilizzo della barra degli strumenti "Standard

```
StandardToolbarButtonStyle=IconOnly
```
Figura 1.585. "Solo icone", utilizzando come esempio la barra degli strumenti "Standard".

Nota
Il testo viene visualizzato nella descrizione degli strumenti.
```
StandardToolbarButtonStyle=TextOnly
```
Figura 1.586. "Solo testo" utilizzando come esempio la barra degli strumenti "Standard".
```
StandardToolbarButtonStyle=TextBesideIcon
```
Figura 1.587. "TextBesideIcon" utilizzando come esempio la barra degli strumenti "Standard".
```
StandardToolbarButtonStyle=TextUnderIcon
```
Figura 1.588. "TextUnderIcon" utilizzando come esempio la barra degli strumenti "Standard".

1.6.8.2.2.1.1.3. Menu contestuali

Tutti i comandi del menu contestuale si trovano in Blocca Tweakmenu -> IndexTreePopupMenuContent chiave in forma un elenco separato da virgole.

Sezione 1.6.8.2.2.2.2.2, “PARTdataManager: nomi delle azioni dei comandi del menu contestuale”Le illustrazioni dettagliate sono disponibili all'indirizzo .

1.6.8.2.2.1.2. Blocco [hasSubMenuActions]

Il blocco [hasSubMenuActions] contiene la dichiarazione standard per tutte le azioni con un livello di menu aggiuntivo (ad esempio, gli ultimi elementi aperti [Recent parts] o gli acquisti [Purchineering] ). Il nome dell'azione di livello superiore è impostato come chiave. Le azioni del livello successivo sono elencate una dopo l'altra, separate da virgole.

	Nota
	Le sottovoci possono essere specificate anche nel blocco AltButtons.

Esempio 1:

Figura 1.589. Dichiarazione in config

Figura 1.590. Visualizzazione nell'interfaccia utente: voce di menu "Voci aperte di recente [Recent parts]".

Esempio 2:

Figura 1.591. Dichiarazione in config

Figura 1.592. Visualizzare nell'interfaccia utente la voce di menu "Acquisti [Purchineering]", che ha dei sottomenu

	Nota
	Ulteriori informazioni si trovano in menuvisibility_partdatamanager.cfg.

1.6.8.2.2.1.3. Blocco [AltButtons]

Il blocco [AltButtons] contiene le azioni della vecchia classe "AltButtons" (ad esempio, i pulsanti con il punto di sospensione). Queste azioni servono come contenitori per altre azioni.

	Nota
	Le sottovoci possono essere specificate anche nel blocco hasSubMenuActions.

Esempio:

Figura 1.593. Dichiarazione in Config

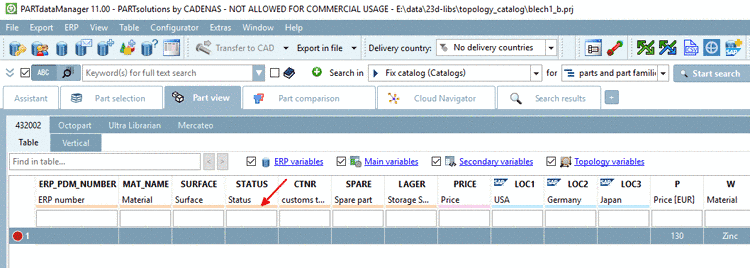

Figura 1.594. Visualizzazione nell'interfaccia utente

^[41]Le voci secondarie sono definite tramite le classi hasSubMenuActions e AltButtons.

Indietro	Risali	Avanti
1.6.8.2.2. Ottimizzare l'interfaccia utente di PARTdataManager	Partenza	1.6.8.2.2.2. menuvisibility_PARTdataManager.cfg
