4.15.3.6.  Aggiornamento del catalogo con collegamento all'ERP - verifica dei problemi di assegnazione PRIMA dell'installazione (tabella e vista 3D)

È possibile filtrare le parti già installate nel CAD (cioè con voci LinkDB) e la cui geometria è stata modificata PRIMA di un aggiornamento del catalogo.

Tutti i progetti con il vecchio e il nuovo tracciato e la vecchia e nuova somiglianza NB e geometrica sono elencati nella pagina della scheda Registro di stato [Status log].

Se si seleziona una linea di progetto, si possono vedere i dettagli in Confronto tabellare [Tabular Compare] e Confronto 3D [3D comparison], in modo da poter valutare la rilevanza delle modifiche geometriche.

[Nota]Nota

I valori a partire dal 90% di somiglianza [Similarity] sono etichettati come riusciti [successful], ma potrebbero esserci ancora piccole modifiche geometriche. È quindi necessario verificare se si tratta della versione ufficiale successiva.

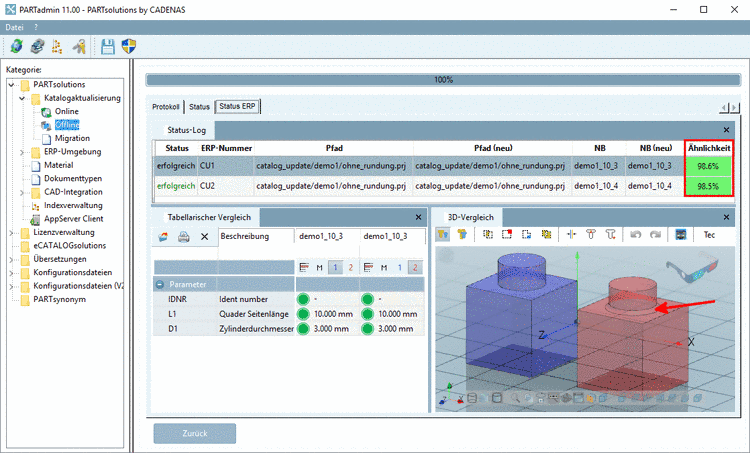

Non appena si seleziona una riga nel "Registro di stato [Status log]", la parte corrispondente viene caricata in "Confronto tabellare [Tabular Compare]" e "Confronto 3D [3D comparison]".

Figura 4.352. Non appena si seleziona una riga nel "Registro di stato [Status log]", la parte corrispondente viene caricata in "Confronto tabellare [Tabular Compare]" e "Confronto 3D [3D comparison]".

[Suggerimento]Suggerimento

Organizzate le finestre di aggancio in modo da poter acquisire rapidamente tutte le informazioni che vi interessano.

Procedere come segue:

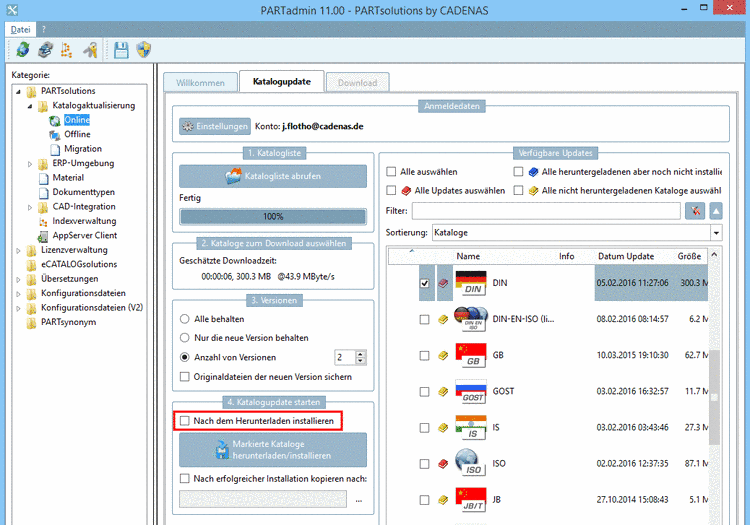

  1. Poiché la finestra di controllo è disponibile PRIMA dell'installazione, disattivare la casella di controllo Installa dopo il download [Install after download].

    Figura 4.353.

    I cataloghi scaricati rimangono nella directory temporanea definita in Impostazioni [Settings] ( [Catalog update] scheda Aggiornamento catalogo [Catalog update] -> Impostazioni [Settings] -> Directory di download [Download directory] ).

    (Fino all'installazione, il catalogo viene visualizzato nell'elenco dei cataloghi con un simbolo blu).

  2. Una volta completato il download, passare alla categoria [Category] Offline e aprire il catalogo scaricato facendo clic su Apri [Open].

    Figura 4.354.

  3. Quindi fare clic su Controlla [Check].

  4. Nella finestra di dialogo Verifica [Check], fare clic su Simula aggiornamento ERP [Simulate ERP update].

    [Nota]Nota

    L'installazione del file CIP viene ora simulata per tutte le voci esistenti nel LinkDB, ma senza modificare l'installazione o il database.

  5. Una volta completata la verifica, selezionare la pagina della scheda Stato ERP [ERP Status].

  6. Se ora si seleziona una riga nel registro di stato [Status log], la parte corrispondente viene caricata in Confronto tabellare [Tabular Compare] e Confronto 3D [3D comparison].

    Figura 4.355.
