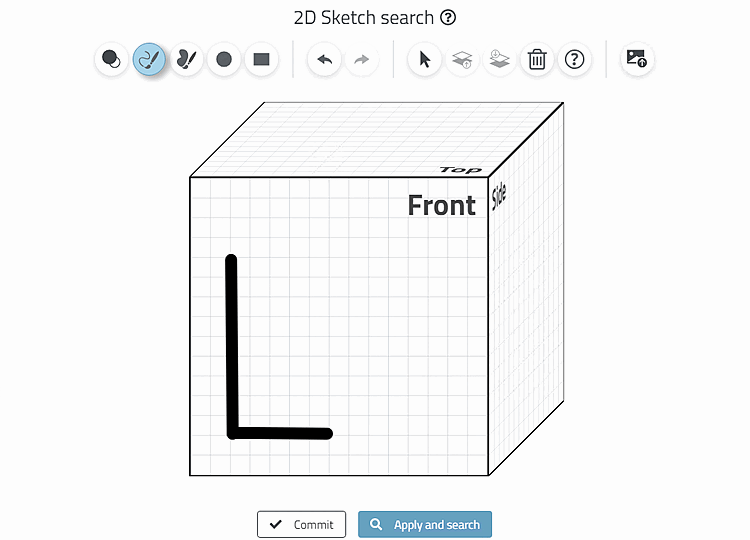

Utilizzare la ricerca di schizzi 2D [2D Sketch search] per disegnare la vista laterale dell'angolo desiderato.

È meglio usare il pennello per questo con una forza di 16.

Suggerimento È possibile disegnare una linea retta tenendo premuto il tasto Maiusc.

Figura 5.159.

Fare clic su Applica e cercare [Apply and search].

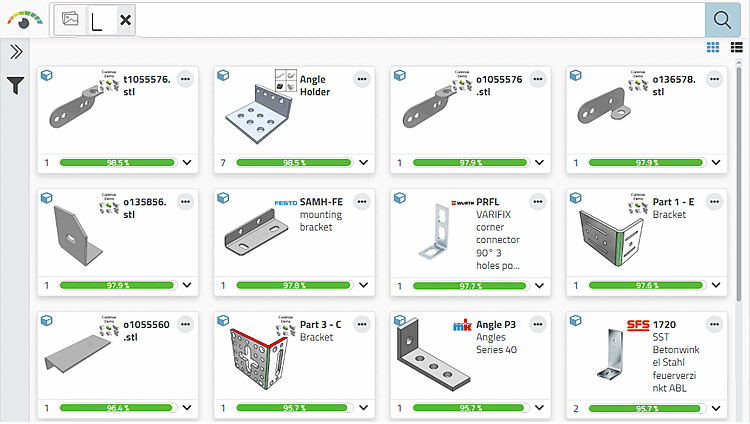

-> I risultati sono ancora relativamente poco specifici.

Figura 5.160.

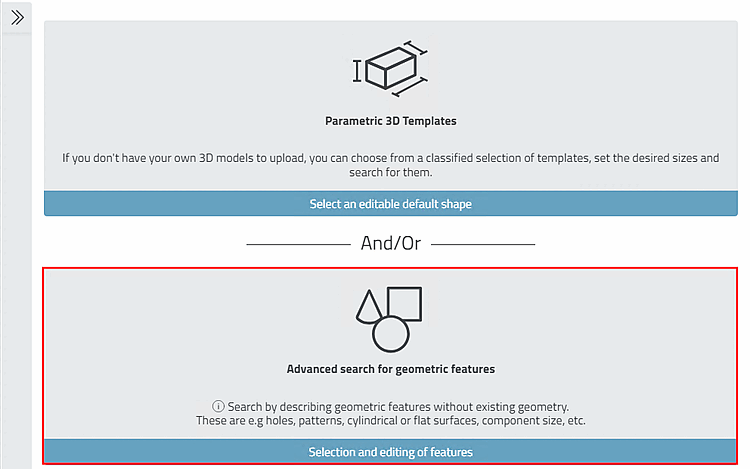

Utilizzate anche la ricerca avanzata per le caratteristiche geometriche [Advanced search for geometric features].

Figura 5.161.

Si apre l'area di dialogo Caratteristiche geometriche [Geometric features].

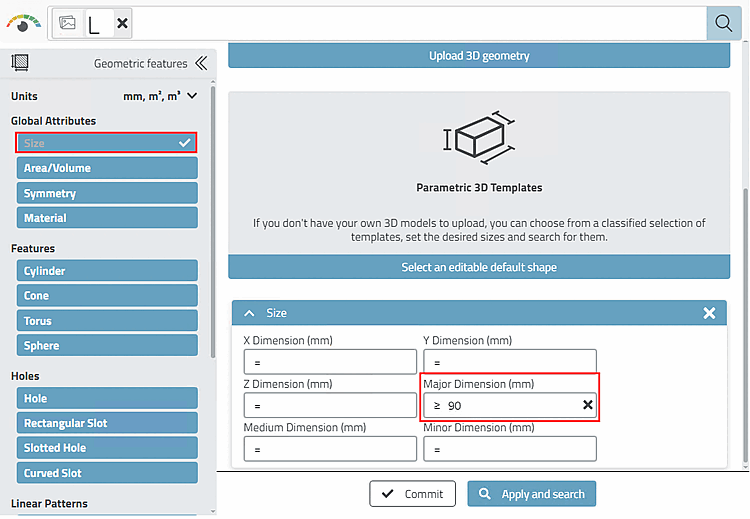

Selezionare Dimensione [Size] e inserire >= 90 in Dimensione maggiore [Major Dimension].

Nota Quando si specifica la dimensione, è possibile utilizzare tutte e 6 le opzioni o solo una di esse.

Suggerimento Potrebbe essere più appropriato specificare una sola proprietà.

Figura 5.162.

Fare clic su Applica e cercare [Apply and search].

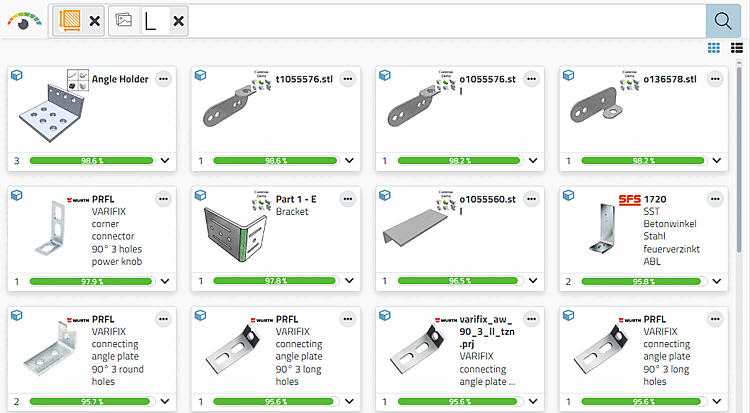

-> Ora i risultati della ricerca sono più vicini al risultato desiderato. Esiste una variante con foro rotondo e una con foro a fessura.

Figura 5.163.

Se il numero di risultati è elevato, può essere utile restringere ulteriormente la selezione. È possibile specificare un foro [Hole] o un foro scanalato [Slotted Hole] in Caratteristiche geometriche [Geometric features].

Aprire nuovamente l'area di dialogo facendo clic sull'icona corrispondente nel campo di ricerca.

Figura 5.164.

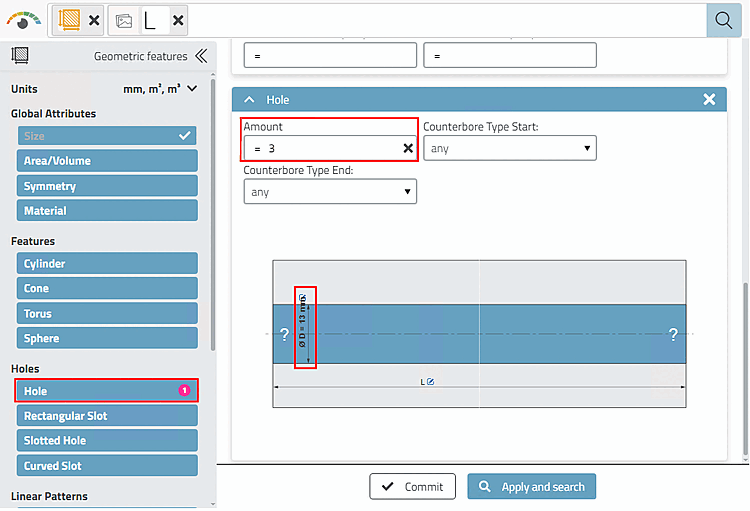

Ad esempio, selezionare Foro [Hole] e inserire i valori caratteristici desiderati.

Suggerimento Con "=" è possibile cercare valori esatti. A volte è meglio non impostare una cornice troppo stretta per non escludere nessuna corrispondenza importante. In questo caso, si può lavorare con "maggiore o uguale a", "da - a", ecc. Figura 5.165.

Figura 5.166.

Fare clic su Applica e cercare [Apply and search].

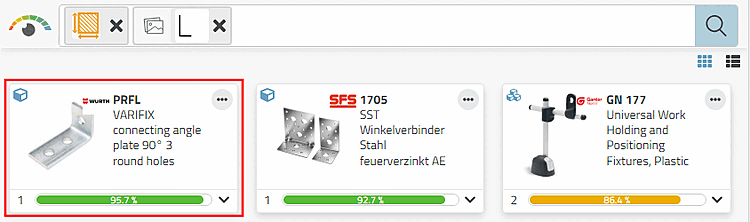

-> Ora è possibile trovare un angolo esattamente corrispondente tra i primi risultati della ricerca.

Figura 5.167.

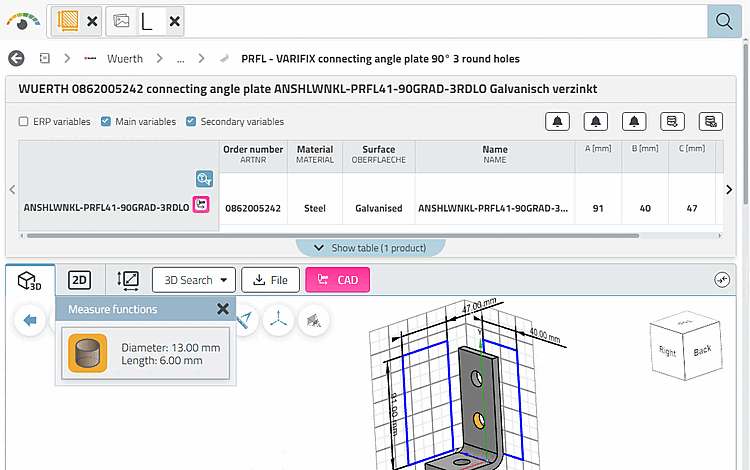

Aprire la parte nella tavola e nella vista 3D.

Ad esempio, utilizzare griglia di misura [Measuring grid] e strumento di misura [Measure functions] Uno.

Figura 5.168.

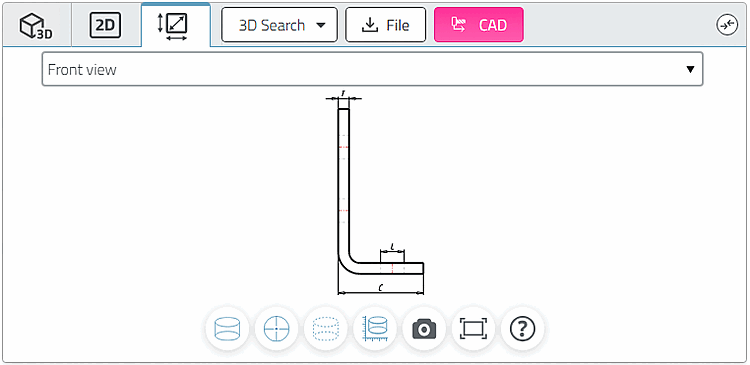

Se necessario, controllare anche la parte del risultato nell'ambito Tecnico Visualizzazioni [Technical views].

Figura 5.169.
