8.3.1. Esempio 1: Ricerca di una vite a testa cilindrica M8x50

Stiamo cercando una vite a testa cilindrica con diametro nominale di 8, lunghezza 50, con testa bassa.

  1. Immettere i termini di ricerca.

    [Nota]Nota

    • È possibile inserire tutti i termini in una sola volta

      Figura 8.32.

      o anche individualmente in fasi successive.

      Figura 8.33.

    • I produttori di cataloghi non utilizzano sempre le stesse denominazioni per componenti simili. Pertanto, assicuratevi di non escludere nulla con i termini selezionati.

      Potrebbe essere meglio cercare "Schraube" piuttosto che "Zylinderschraube", poiché la ricerca di "screw" potrebbe essere più efficace, soprattutto in inglese.

      Nell'esempio qui riportato, la differenza nei risultati della ricerca è minima.

      È inoltre possibile effettuare la ricerca utilizzando termini in un'altra lingua: Così in tedesco GUI con ""vite 8 50 testa bassa" o in inglese GUI con "Schraube 8 50 niedriger kopf".

    • Un numero minore di termini di ricerca spesso porta a risultati migliori.

    • La ricerca con "8 50" potrebbe non essere così precisa come quella con "M8x50" o "8x50" o "m8 50", ma si è sicuri di non escludere nessun catalogo del produttore.

    • Se si è sicuri del nome della variabile, si può anche cercare con "D=8" e L=50".

    • Se si vuole escludere qualcosa, lo si può fare con "NOT".

      Schraube 8 50 niedriger kopf NOT verzinkt

    • I dettagli su tutte le opzioni di ricerca sono disponibili alla voce Sezione 3.1.6.4.3.2, “ Ricerca full text: Opzioni di ricerca dettagliate ” in Manuale d'uso PARTsolutions

  2. Inizio la ricerca cliccando su .

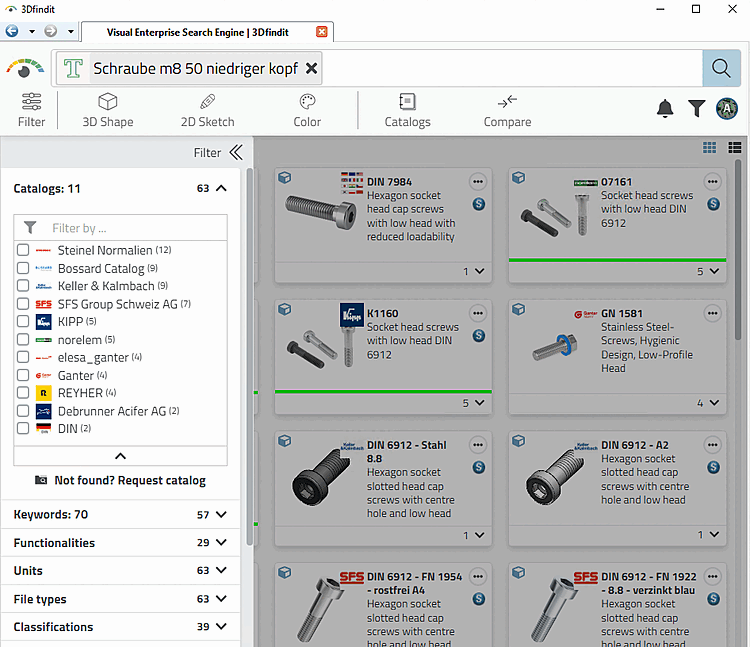

    Risultati della ricerca

    Figura 8.34. Risultati della ricerca

    Nell'area di dialogo Filtro sul lato sinistro, è possibile vedere i cataloghi in cui sono stati trovati i risultati e il numero totale di risultati. Selezionando le caselle di controllo, la ricerca viene immediatamente eseguita di nuovo. Nell'esempio precedente, è possibile restringere ulteriormente la ricerca a un produttore di cataloghi.

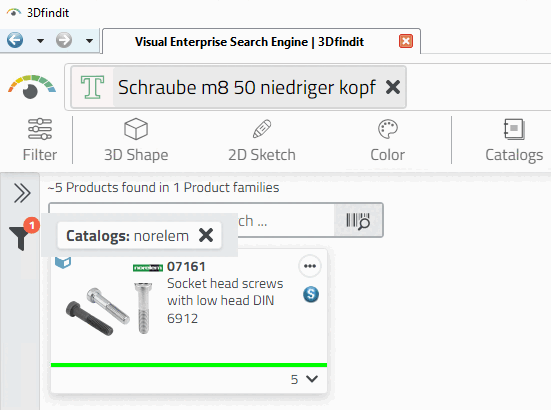

    Esempio: filtro del catalogo "norelem"

    Figura 8.35. Esempio: filtro del catalogo "norelem"

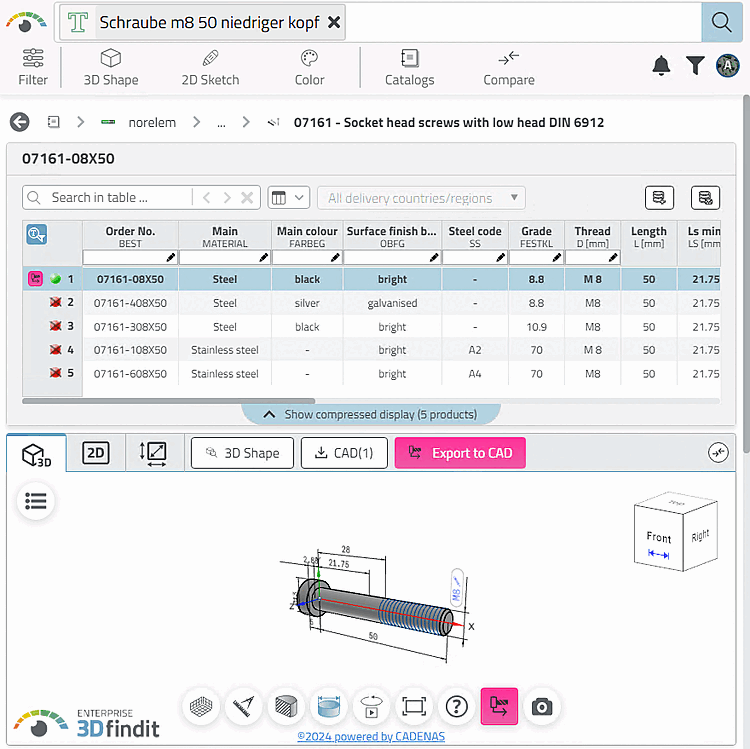

  3. Aprire l'hit desiderato.

    -> Vengono visualizzate 5 righe di tabella. Filettatura M8" e "Lunghezza 50" si applicano a tutte.

    Figura 8.36.

    I dettagli sulla vista delle parti sono riportati in Tabella e vista 3D.

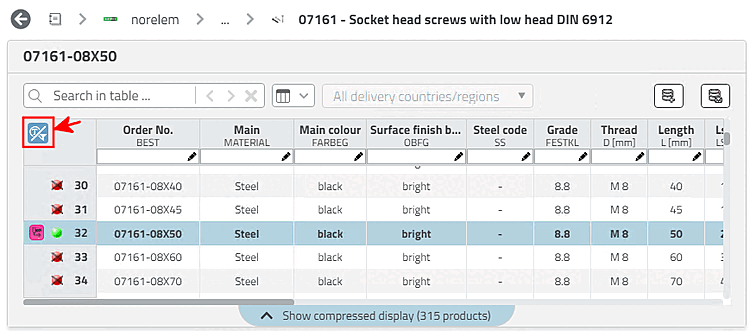

  4. Clic Al il filtro dei risultati della ricerca (creato dall'indicazione di "M8 50"). Non filtrato, la tabella 315 prodotti.

    Figura 8.37.

  5. Mettere nuovamente il filtro cliccando su , selezionare la riga desiderata e cliccare su Fare clic sul pulsante Esporta in CAD .

    -> La parte viene esportata.

    -> Una volta completata l'esportazione, viene visualizzato un messaggio corrispondente.

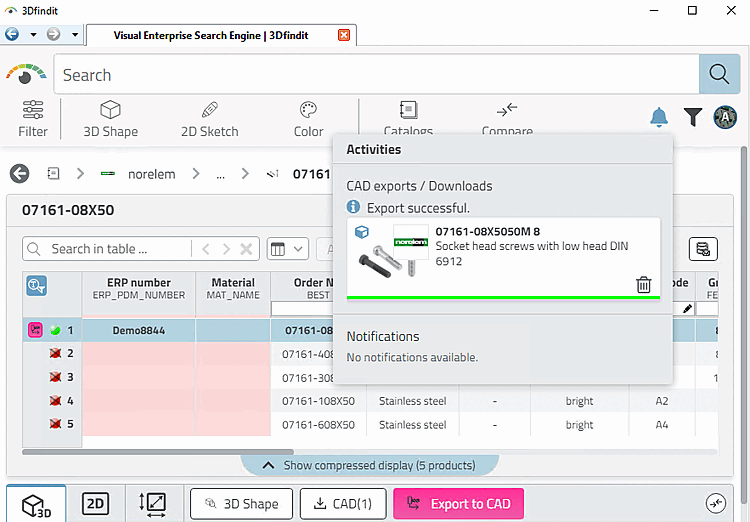

    Esportazione riuscita

    Figura 8.38.  Esportazione riuscita

    [Nota]Nota

    Se l'esportazione è generalmente consentita o se è consentita solo per i pezzi che hanno una bitmap di stato verde, dipende dal flusso di lavoro interno dell'azienda.
