7.6.7.14.  Schizzo duplicato

È possibile utilizzare Duplica schizzo [Duplicate sketch] per risparmiare tempo, ad esempio se si desidera modificare solo leggermente lo schizzo originale.

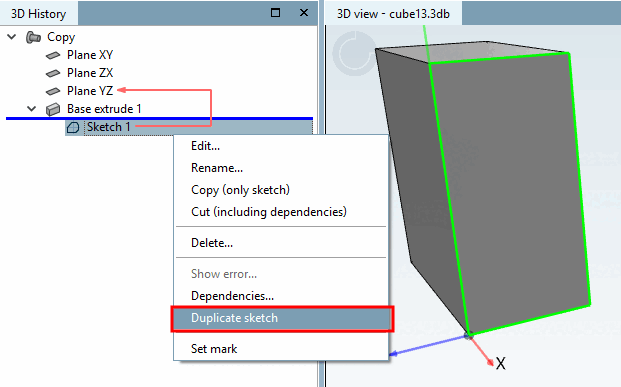

  1. Richiamare il comando Duplica schizzo [Duplicate sketch] nel menu contestuale.

    -> Lo Sketcher si apre con il disegno duplicato.

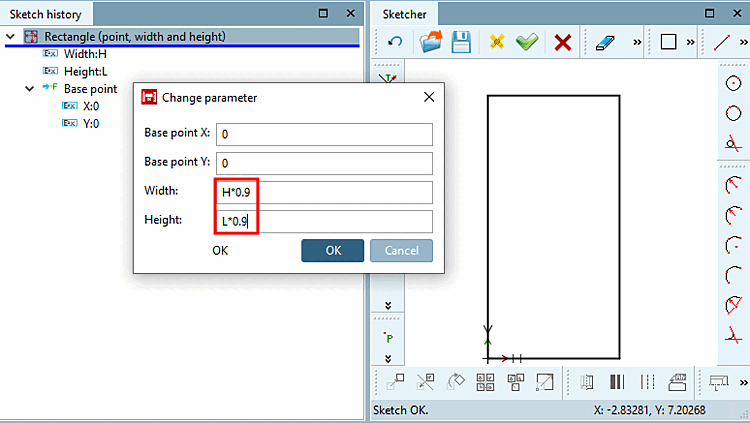

  2. Modificare i valori nella finestra di dialogo Modifica parametro [Change parameter].

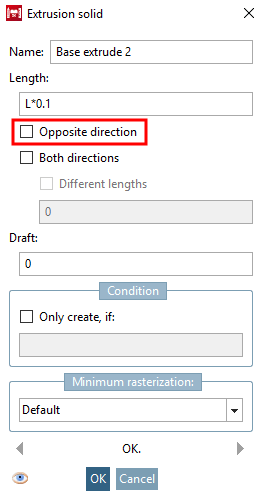

  3. Questa volta, estrudere lo schizzo duplicato nella direzione opposta. Nell'esempio, questa volta con l'opzione Direzione opposta [Opposite direction] disattivata. L'opzione era precedentemente attivata.

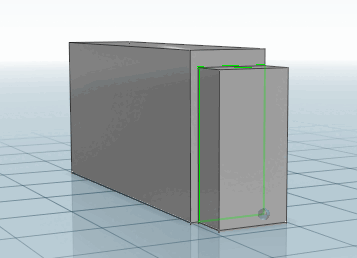

    Risultato

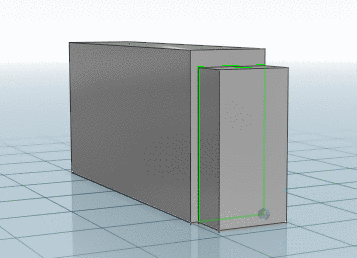

    Figura 7.367. Risultato
