2.7.3.5. Esplorare e analizzare i risultati del clustering

2.7.3.5.1. Selezionare l'area di risultato

Scopo

Nell' area di lavoro Clustering selezionare il ramo gerarchico rilevante per l' analisi corrente e visualizzarne i cluster di foglie caricati.

Requisiti

L' account registrato richiede clustering-view.
È disponibile un clustering completato e salvato con una gerarchia visibile .

Procedura

La navigazione nella dashboard rimane disponibile mentre si lavora nel clustering . La voce “Clustering” indica l’area applicativa attiva . Nella vista dei risultati, l’albero gerarchico definisce l’area corrente. Quando si seleziona un nodo, i suoi cluster foglia vengono caricati al centro sotto forma di schede e nella sezione «Panoramica» vengono visualizzati gli indicatori del ramo. L'espansione e la compressione modificano solo la profondità visibile dell'albero.

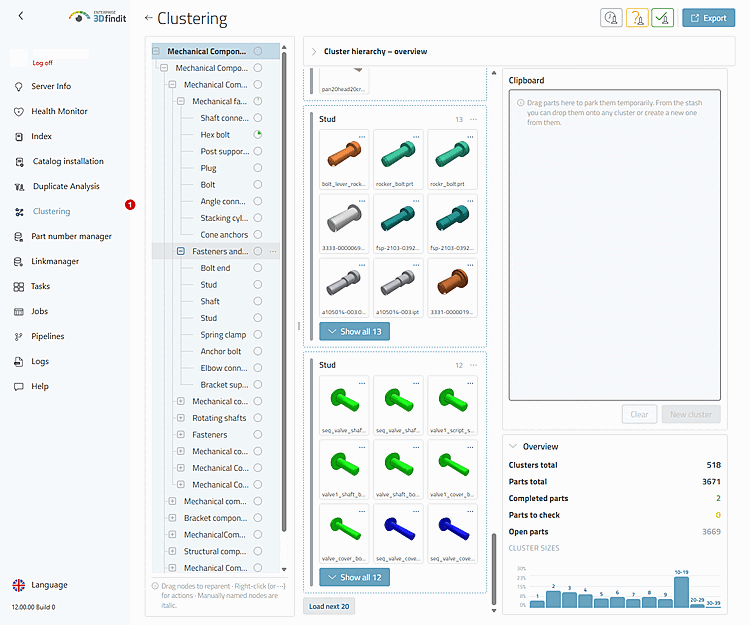

Figura 2.108. Il menu della dashboard [1] rimane visibile accanto all'albero gerarchico, alle schede dei risultati e alla sezione "Panoramica".

Tramite “Jump to tree” nel menu delle azioni di una scheda è possibile accedere alla relativa posizione nell’ albero. In presenza di rami di grandi dimensioni, utilizzando la barra di scorrimento dell’ area dei risultati è possibile raggiungere “Load next” [1] alla fine dell’elenco delle schede corrente. In questo modo vengono caricati i cluster di fogli successivi senza modificare la selezione corrente nell’albero.

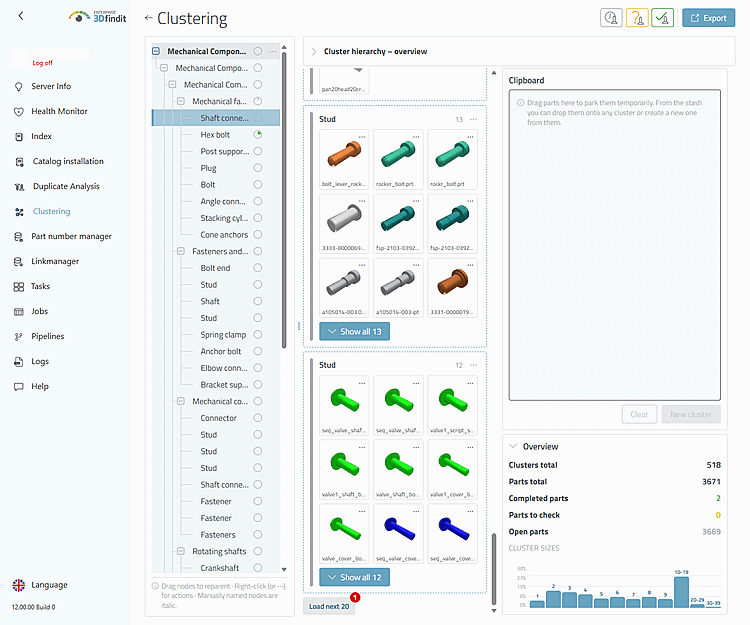

Alla fine dell'elenco corrente, la barra di scorrimento dell'area dei risultati e il pulsante “Load next” [1] indicano che sono disponibili altri cluster.

Figura 2.109. Alla fine dell'elenco corrente, la barra di scorrimento dell'area dei risultati e il pulsante “Load next” [1] indicano che sono disponibili altri cluster.

Proseguite dopo il caricamento alla fine dell'elenco esteso delle mappe. La barra di scorrimento mostra l'insieme più ampio dei risultati e il pulsante “Load next” rimane disponibile finché è possibile caricare altri cluster di fogli .

Le ultime schede dell'elenco esteso [1] differiscono da quelle presenti alla fine dell'elenco originale; il pulsante “Load next” [2] rimane disponibile per le pagine successive .

Figura 2.110. Le ultime schede dell'elenco esteso [1] differiscono da quelle presenti alla fine dell'elenco originale; il pulsante “Load next” [2] rimane disponibile per le pagine successive .

Opzioni e decisioni nell’ azienda

Area dei risultati – Selezione nell'albero e controlli per scorrere

Comando o Stato	Istruzioni per l' uso
"Clustering"	Voce della navigazione della dashboard per l'area di lavoro del clustering. Rimane disponibile per tutta la durata della visualizzazione dei risultati.
«Indietro»	Torna alla panoramica sul clustering .
Albero dei cluster	Selezionare il nome di un nodo per mettere in primo piano il suo sottoalbero. L'apertura e la chiusura modificano la profondità di navigazione, non i dati di clustering.
"Vai all'albero"	Disponibile nel menu delle azioni di una mappa a cluster . Passa alla scheda corrispondente nell'albero e aggiorna l'area della mappa.
Barra di scorrimento dell' area dei risultati	Scorre l'elenco delle mappe caricate al centro. La barra si accorcia man mano che l' elenco caricato si allunga.
«Carica il prossimo»	Viene visualizzato alla fine dell'elenco delle mappe, quando l'area selezionata contiene più gruppi di fogli di quanti ne siano stati caricati. Carica altre mappe e mantiene il percorso selezionato.
Selezione in “Panoramica”	Viene visualizzato quando non è selezionato il nodo radice e indica il ramo selezionato con il numero di cluster e di parti.

Risultato

Il ramo della gerarchia selezionato viene rappresentato dalle schede al centro e dagli indicatori presenti nella sezione “Panoramica”; nel caso di rami di grandi dimensioni, è possibile caricare ulteriori gruppi di schede pagina per pagina.

Note e risoluzione dei problemi

Selezionare il nodo radice per visualizzare nuovamente l'intero risultato .
Utilizzate il percorso parziale per navigare nel grafico quando l'albero non fornisce indicazioni sufficienti sulla struttura.
