7.9.3.8. Forme -> Archi

arco sul punto medio, 2 punti di delimitazione e Raggio [Arc (center, 2 limit points, radius)]
Seguire le istruzioni della barra di stato:
1. Selezionare il punto centrale [Choose center point]
2. Selezionare l'inizio dell'arco (tramite un punto) [Choose arc start (by point)]: Il punto non deve necessariamente trovarsi sull'arco!
  Una linea immaginaria attraverso il punto centrale e il punto cliccato delimita l'arco sulla pagina iniziale.
3. Selezionare l'estremità dell'arco (sopra il punto) [Choose arc end (by point)]: Il punto non deve necessariamente trovarsi sull'arco!
  Una linea immaginaria passante per il punto centrale e il punto cliccato delimita l'arco sul lato finale.
  Se l'inizio e la fine della inizio sono definiti, vengono visualizzate linee ausiliarie temporanee per definire il raggio. Non appena si seleziona il raggio, queste linee scompaiono di nuovo.
  L'arco viene teso in senso antiorario.
4. Selezionare il raggio [Choose radius]: non appena sono stati determinati l'inizio e la fine dell'arco, l'arco si "appende" al cursore. Il raggio viene determinato facendo clic con il mouse; non importa se il punto si trova sul segmento dell'arco o al di fuori di esso. È determinante solo la distanza dal punto centrale.

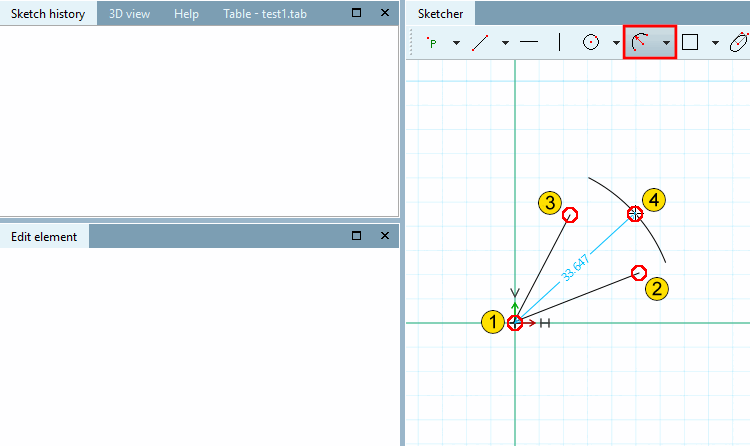

Figura 7.778. Arco su punto centrale, 2 punti limite e raggio [Arc (center, 2 limit points, radius)]: Disegnare un arco di circonferenza

→ I singoli parametri sono visualizzati nella finestra di aggancio Modifica elemento [Edit element], dove possono essere personalizzati.
direzione inversa [Reverse direction]: Se necessario, cambiare anche l'orientamento del [Edit element] Arco.

Figura 7.779. Arco su punto centrale, 2 punti limite e raggio [Arc (center, 2 limit points, radius)]: Risultato

Esempio:
- Punto 1 [Point 1] X: 30 (P1)
- Punto 1 [Point 1] Y: 10 (P1)
- Punto 2 [Point 2] X: 10 (P2)
- Punto 2 [Point 2] Y: 20 (P2)
- Punto centrale [Center point] X: 0
- Punto centrale [Center point] Y: 0
- Raggio [Radius]: 35

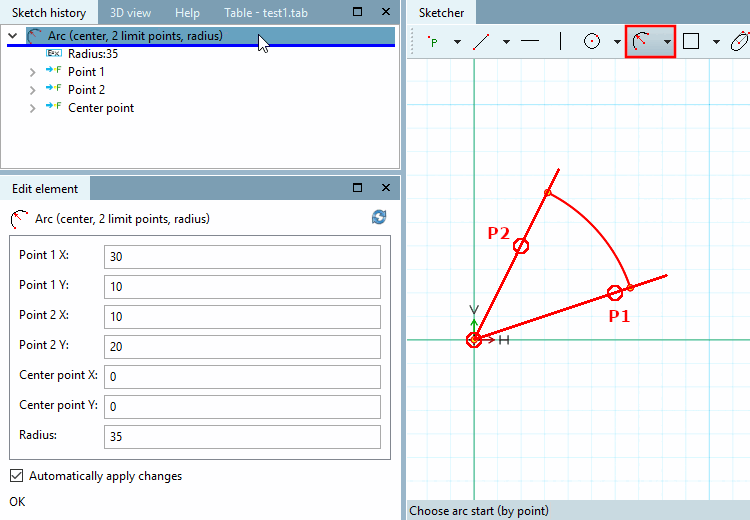

Figura 7.780. Arco su punto centrale, 2 punti limite e raggio [Arc (center, 2 limit points, radius)]: Parametri regolati
arco su secante e raggio [Arc (secant and radius)]
Definireun arco tramite il punto di partenza [Start point] e il punto di arrivo [End point] di una secante e un raggio
Seguire le istruzioni della barra di stato:
1. Selezionare il primo punto di serraggio [Select first point]
2. Selezionare il secondo punto di serraggio [Choose second point]
3. Selezionare il raggio [Choose radius]: disegnare un cerchio muovendo il mouse e fissare il raggio con un clic del mouse.
Figura 7.781. Arco su secante e raggio [Arc (secant and radius)]: creare un arco

→ I singoli parametri sono visualizzati nella finestra di aggancio Modifica elemento [Edit element], dove possono essere personalizzati.
direzione inversa [Reverse direction]: Se necessario, cambiare anche l'orientamento del [Edit element] Arco.

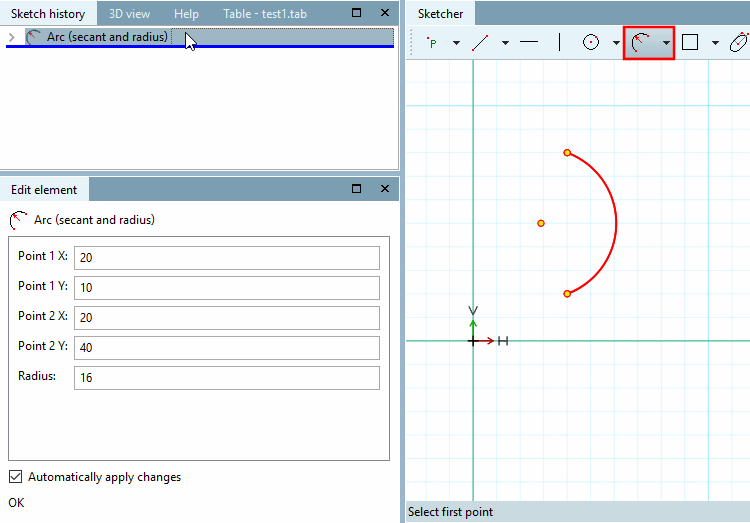

Figura 7.782. Arco su secante e raggio [Arc (secant and radius)]: regolare i parametri

arco sopra il centro, punto sul perimetro e 2 Punti limite [Arc (center, 2 limit points, circumference point)]

Nota

L' arco su punto centrale, 2 punti limitanti e raggio [Arc (center, 2 limit points, radius)] (vedi sopra ) e l' arco su punto centrale, punto sulla circonferenza e 2 punti limitanti [Arc (center, 2 limit points, circumference point)] (funzione attuale) sono simili.

Nel primo caso, il raggio è definito direttamente, nel secondo caso indirettamente tramite un punto di riferimento sull'arco.

Seguire le istruzioni della barra di stato:

Selezionare il punto centrale [Choose center point]
Selezionare l'inizio dell'arco (tramite un punto) [Choose arc start (by point)]: Il punto non deve necessariamente trovarsi sull'arco!
Una linea immaginaria attraverso il punto centrale e il punto cliccato delimita l'arco sulla pagina iniziale.
Selezionare l'estremità dell'arco (sopra il punto) [Choose arc end (by point)]: Il punto non deve necessariamente trovarsi sul foglio!
Una linea immaginaria passante per il centro e il punto di scatto delimita l'arco sul lato finale.
Se l'inizio e la fine della inizio sono definiti, vengono visualizzate linee ausiliarie temporanee per definire il raggio. Non appena si seleziona il raggio, queste linee scompaiono di nuovo.
L'arco viene teso in senso antiorario.
Selezionare il punto sul raggio [Choose point on radius]: Non appena sono stati determinati l'inizio e la fine dell'arco, l'arco si "appende" al cursore. Fare clic con il mouse per selezionare un punto sul raggio; non importa se il punto si trova sul segmento dell'arco o al di fuori di esso. È determinante solo la distanza dal punto centrale.

Figura 7.783. Arco su punto centrale, punto sulla circonferenza e 2 punti limite [Arc (center, 2 limit points, circumference point)]: Disegnare un arco

→ I singoli parametri sono visualizzati nella finestra di aggancio Modifica elemento [Edit element], dove possono essere personalizzati.

direzione inversa [Reverse direction]: Se necessario, cambiare anche l'orientamento del [Edit element] Arco.

Figura 7.784. Arco su punto centrale, punto sulla circonferenza e 2 punti limite [Arc (center, 2 limit points, circumference point)]: Risultato

Esempio:

Punto 1 [Point 1] X: -20 (P1)
Punto 1 [Point 1] Y: 10 (P1)
Punto 2 [Point 2] X: -10 (P2)
Punto 2 [Point 2] Y: 20 (P2)
Punto radiale [Point on arc] X: 20
Punto radiale [Point on arc] Y: 20

Arco su punto centrale, punto sulla circonferenza e 2 punti limite [Arc (center, 2 limit points, circumference point)]: Parametri regolati

Figura 7.785. Arco su punto centrale, punto sulla circonferenza e 2 punti limite [Arc (center, 2 limit points, circumference point)]: Parametri regolati

Arco su 3 punti sulla circonferenza [Arc through 3 points on circle]
Definire un segmento di arco utilizzando tre punti, con il calcolo automatico del punto centrale.
Seguire le istruzioni della barra di stato:
1. Selezionare il primo punto di serraggio [Select first point]
2. Selezionare il secondo punto di serraggio [Choose second point]
3. Selezionare il terzo punto di serraggio [Choose third point]

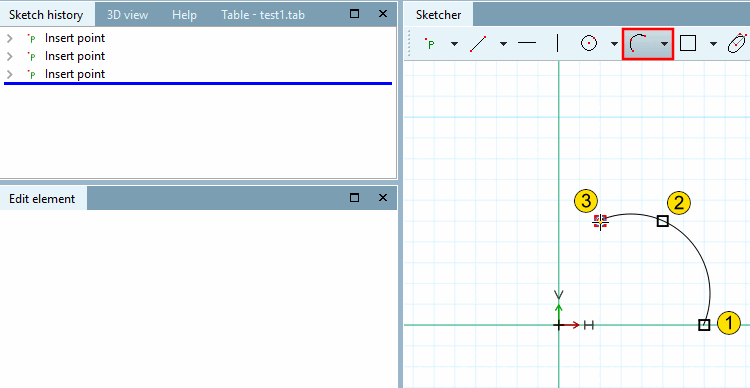

Figura 7.786. Arco su 3 punti della circonferenza [Arc through 3 points on circle]: creare arco

→ I singoli parametri sono visualizzati nella finestra di aggancio Modifica elemento [Edit element], dove possono essere personalizzati.

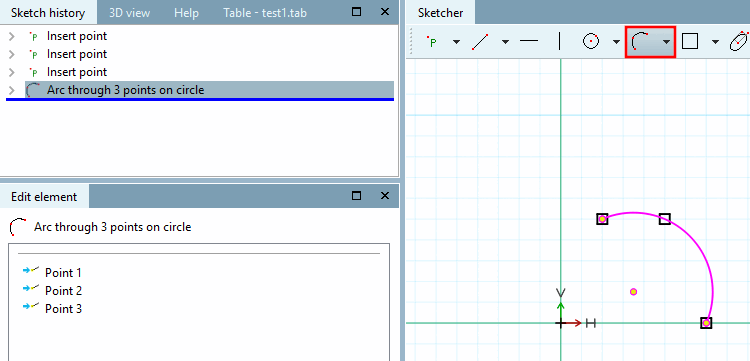

Figura 7.787. Arco su 3 punti della circonferenza [Arc through 3 points on circle]: Regolare i parametri

Se i punti erano fissi, è necessario renderli accessibili con Converti in punto formula [Change into formula point]. In alternativa, è possibile assegnare un nuovo punto con Riassegna punto di riferimento [New allocation of reference point] (se già presente nella cronologia degli schizzi [Sketch history] ).

Figura 7.788. Convertire in punto formula [Change into formula point] / riassegnare il punto di riferimento [New allocation of reference point]
arco sul centro, angolo iniziale, angolo finale e Raggio [Arc (center, start angle, end angle, radius)]
Determinare l'arco tramite l' angolo iniziale [Start angle], l' angolo finale [End angle] e il raggio [Radius].
Una volta selezionati l' angolo iniziale [Start angle] e l'angolo finale [End angle], vengono visualizzate delle linee guida temporaneeper definire il raggio. Non appena si seleziona il raggio, queste linee scompaiono di nuovo.
Seguire le istruzioni della barra di stato:
1. Selezionare il punto centrale [Choose center point]: Fare clic sul punto desiderato.
2. Selezionare l'angolo di partenza [Choose start angle]: Fare clic sul punto desiderato.

  Nota
  L'orientamento dell'angolo d'arco è antiorario!
3. Selezionare l'angolo finale [Select end angle]: Fare clic sul punto desiderato.
4. Selezionare il raggio [Choose radius]: disegnare un cerchio muovendo il mouse e fissare il raggio con un clic del mouse.
Figura 7.789. Arco su punto centrale, angolo iniziale, angolo finale e raggio [Arc (center, start angle, end angle, radius)]: Creare arco

→ I singoli parametri sono visualizzati nella finestra di aggancio Modifica elemento [Edit element], dove possono essere personalizzati.
direzione inversa [Reverse direction]: Se necessario, cambiare anche l'orientamento del [Edit element] Arco.
Esempio:
- Angolo di partenza [Start angle]: 15
- Angolo finale [End angle]: 55
- Raggio [Radius]: 30
- Punto centrale [Center point] X: 0
- Punto centrale [Center point] Y: 0

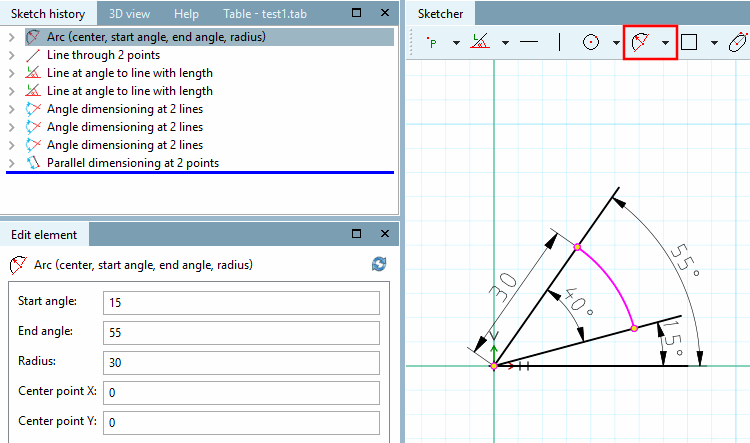

Figura 7.790. Arco su punto centrale, angolo iniziale, angolo finale e raggio [Arc (center, start angle, end angle, radius)]: Regolazione dei parametri
arco tangenziale a 2 elementi [Arc (tangent to 2 elements)]
Creareun arco tra due oggetti (linea, cerchio o arco).
Seguire le istruzioni della barra di stato:
1. Selezionare la prima linea/circonferenza [Select first line/circle]:
2. Selezionare la seconda linea/circonferenza [Choose second line/circle]:
3. Selezione del raggio [Choose radius]: dopo la seconda selezione, l'arco si "blocca" sul cursore. Il raggio viene determinato con un clic del mouse.

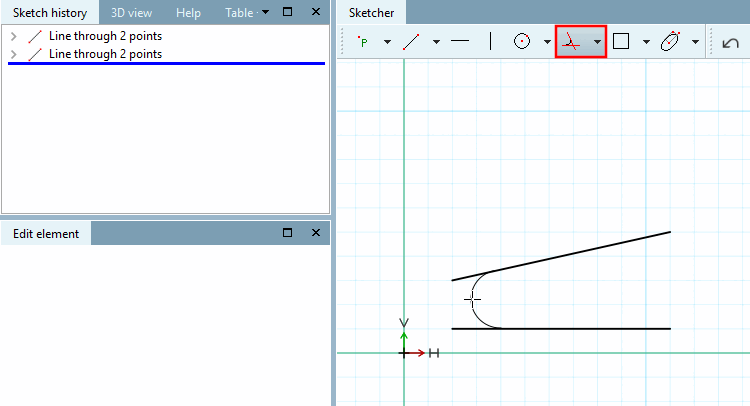

Figura 7.791.
-> Il raggio viene visualizzato nella finestra di aggancio Modifica elemento [Edit element]. Se necessario, le modifiche alle linee devono essere apportate direttamente nella cronologia degli schizzi [Sketch history].

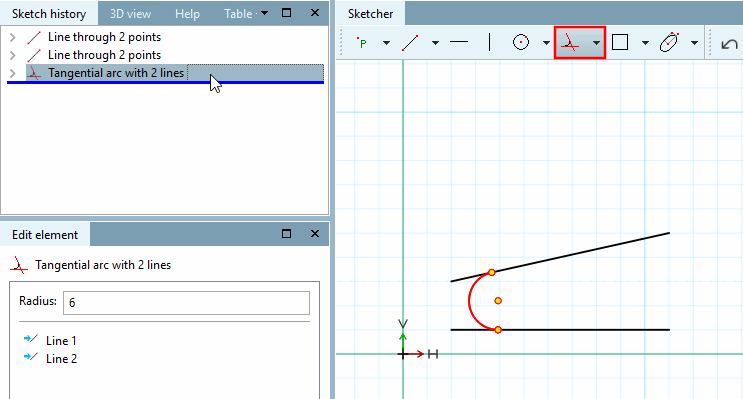

Figura 7.792.

L'arco in cerchio o l'arco circolare funzionano allo stesso modo.

Figura 7.793. Da arco a cerchio
