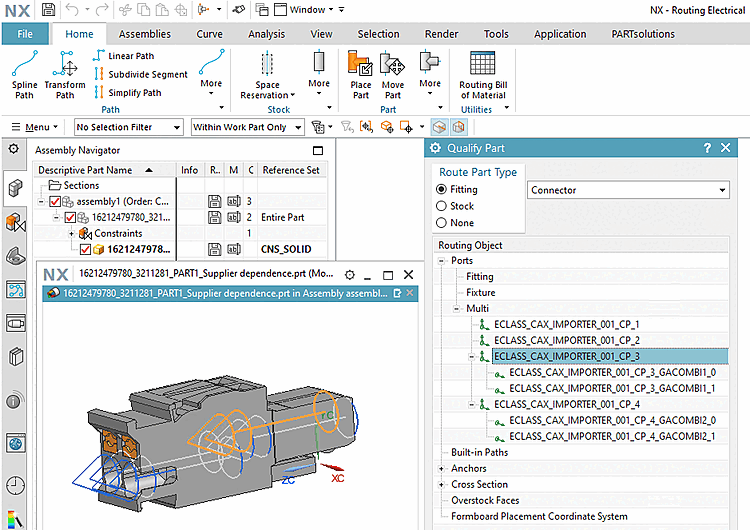

NX Routing Electrical supporta il raggruppamento di più terminali (pin) in una multiporta (connessione multipla).

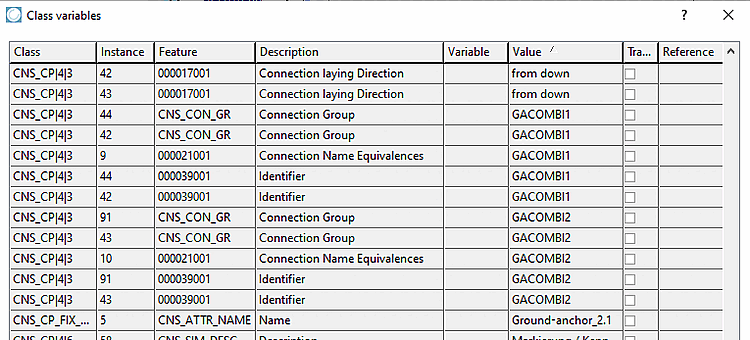

Se l'instradamento elettrico è attivato, l'interfaccia controlla l'attributo del punto di connessione CNS_CON_GR e raggruppa le porte che condividono lo stesso valore dell'attributo.
Limitazione: questo attributo viene talvolta utilizzato
utilizzato per raggruppare logicamente le porte in base al loro ruolo (in,out), che
fa sì che tutte le porte di ingresso (ad esempio) siano collegate a una singola
Multiporta. Una mitigazione parziale della restrizione
è la possibilità di combinare l'attributo di raggruppamento con l'attributo
"TerminalGroupMarker" in ifugnx.cfg in modo che
l'interfaccia per ogni catalogo in cui è specificato di fornire il corretto
attributo.
