5.12.11.30. NX: instradamento elettrico
5.12.11.30.4. Prerequisiti
Indietro  Avanti
5.12.11.30.4. Prerequisiti

  • Attuale classificazione CNS (si applica solo alla classificazione delle parti)

    Se necessario, aggiornare la classificazione CNS tramite PARTadmin -> Aggiornamento catalogo [Catalog update] -> Online.

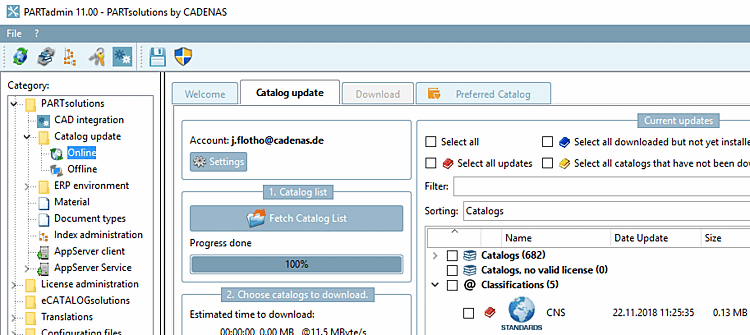

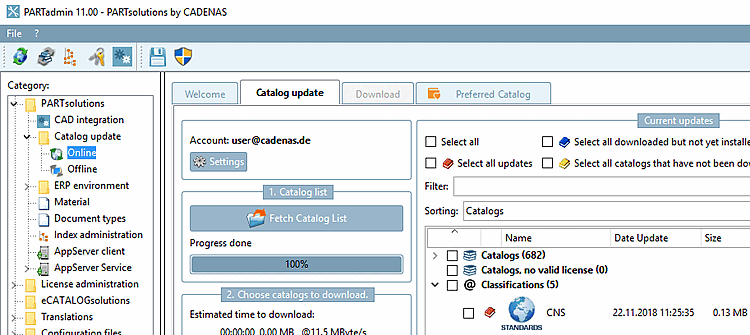

    Aggiornamento del catalogo [Catalog update] -> Online

    Figura 5.1334.  Aggiornamento del catalogo [Catalog update] -> Online

  • Le chiavi corrispondenti nella cartella Il file di configurazione ifugnx.cfg deve essere abilitato. Si tratta di chiavi di blocchi con la categoria "hasConnPointElectricalClass". Inoltre, nel blocco "Categorie" in particolare i tasti "hasElectricalClass" e hasConnPointElectricalClass. Attiva i due quest'ultimo può essere manualmente nel file di configurazione.

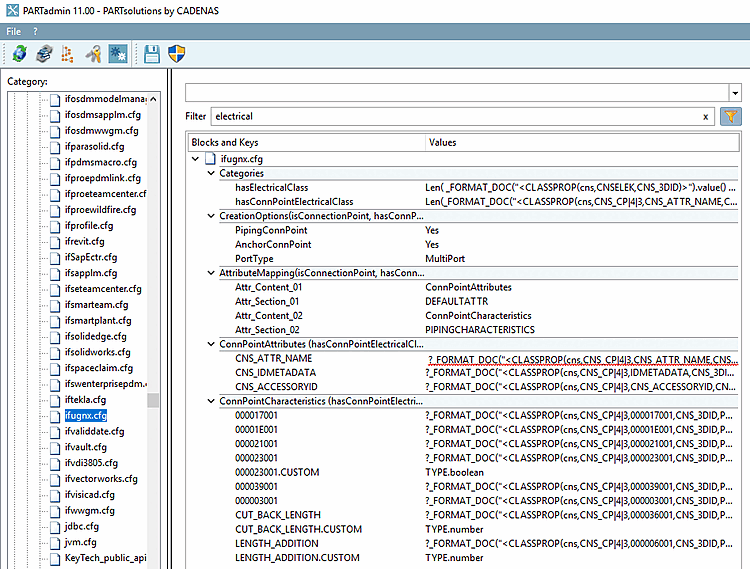

    ifugnx.cfg -> chiave "elettrica

    Figura 5.1335. ifugnx.cfg -> chiave "elettrica

  • La funzionalità esiste dalla versione NX >= 1847
