Alcuni componenti hanno variabili di intervallo di valori [Value range variables]. Per queste non viene creato un valore fisso.
Nel

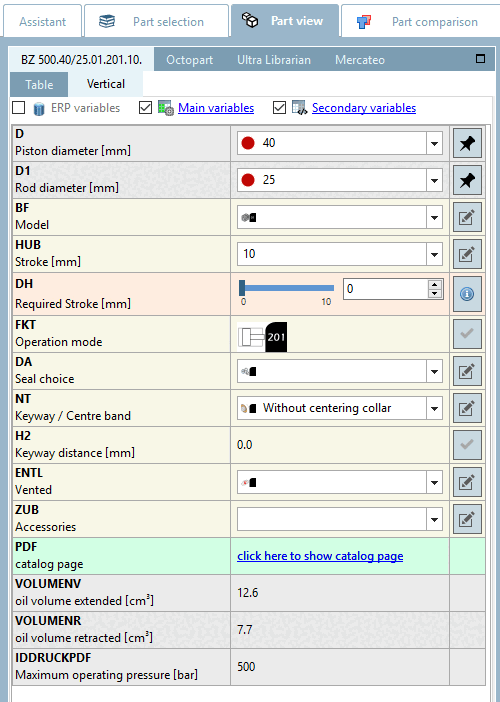

verticale, questi componenti sono indicati da un simbolo :
|
Tutti gli intervalli di valori devono essere definiti per determinare chiaramente la caratteristica specifica.
La selezione dell'intervallo di valori può essere visualizzata in modi diversi a seconda delle specifiche del componente.
La modifica del valore cambia immediatamente la visualizzazione nella vista 3D [3D view].

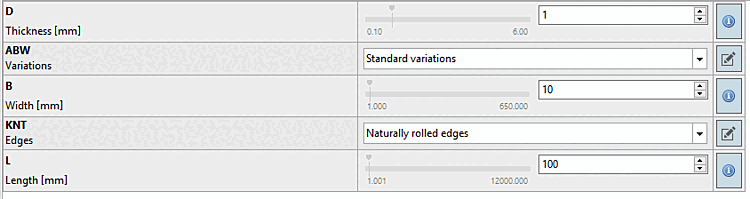

Intervallo di valore: inserire il valore desiderato all'interno dell'intervallo di valore o selezionare il valore utilizzando il cursore.
La linea rossa indica il valore predefinito. È possibile ripristinare il valore predefinito in qualsiasi momento facendo clic su di esso.

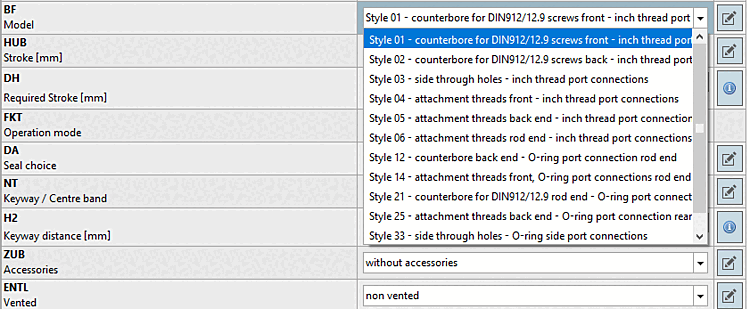

Selezione dei valori discreti: selezionare l'opzione desiderata dalla casella di riepilogo.

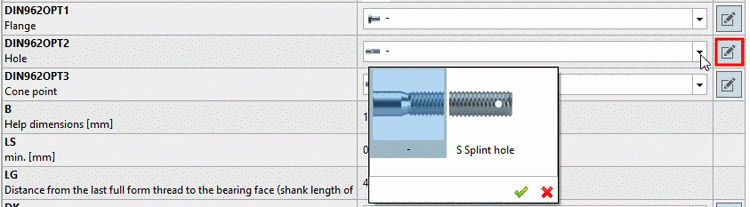

Selezione di valori discreti con immagini di anteprima:

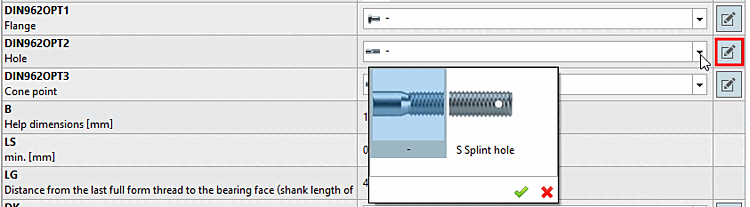

È possibile visualizzare anche dei grafici per chiarire le opzioni di selezione nei campi dell'intervallo di valori. Selezionare l'opzione desiderata facendo doppio clic su di essa.
Significato dei colori per i campi dell'intervallo di valori
![]() | Nota |
---|---|
I colori devono essere attivati. Vedi sopra. |
In
La dipendenza dei preset viene visualizzata nell'icona Colori segnale
che indicano diversi tipi di campi intervallo valori.
Giallo = Geometria [Geometry attribute]
Arancione = Caratteristica [Function attribute]
Giallo scuro = Elemento di dimensione [Dimension attribute]
La caratteristica dimensionale [Dimension attribute] è utilizzata per i semilavorati e i profili prodotti in metri lineari.
