1.3.5.4.6.  Piano di taglio con tratteggio

Nella vista 3D, in modalità di taglio viene visualizzata per impostazione predefinita una griglia.

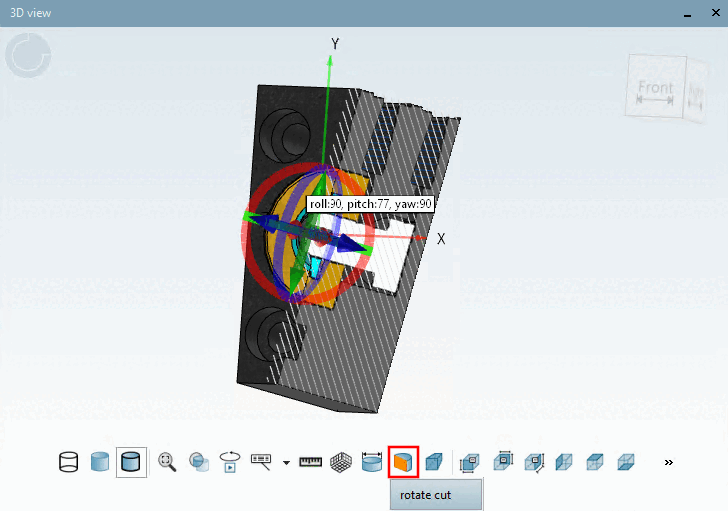

Piano di sezione con tratteggio

Figura 1.47. Piano di sezione con tratteggio

Nella finestra di dialogo delle impostazioni di PARTdesigner è possibile effettuare regolazioni specifiche.

Piano di taglio con tratteggio [Hatching cut plane]: Attivato / disattivato

  • Utilizzare un riquadro di delimitazione [Use the bounding box] da

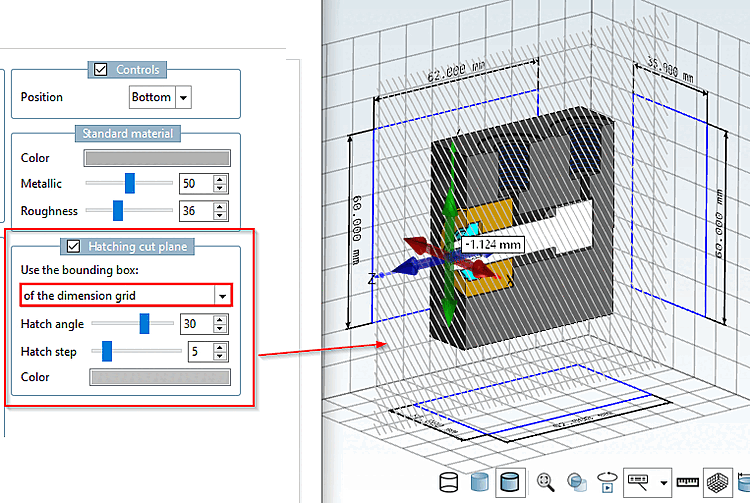

    • Reticolo di quotatura

      Figura 1.48.

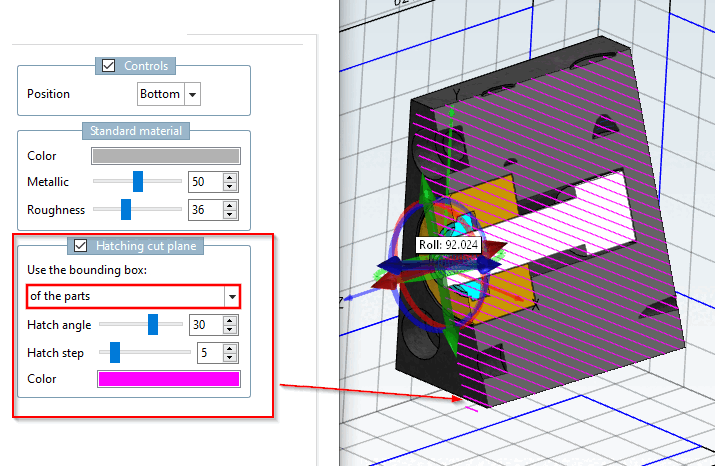

    • Parte

      Figura 1.49.

  • Angolo di tratteggio

  • Distanze tra le tratteggiature

  • Colore
