1.4.3.6.6.6.  Indice di ricerca geografica
1.4.3.6.6.6.1. Geosuchindex: priorità dei thread configurabile per le attività del server delle applicazioni
1.4.3.6.6.6.2. Creare la mappa delle partizioni

Indice di georicerca [Geometrical search index] (Indici di georicerca [Geometrical indexes] )

L' indice di ricerca geografica [Geometrical search index] è necessario per tutti i metodi di ricerca, ad eccezione della ricerca full text e della ricerca variabile.

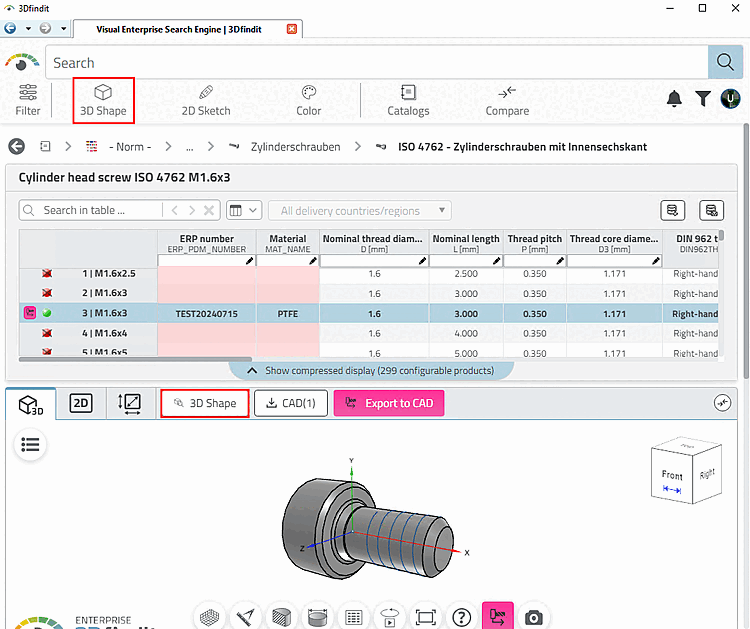

"Forma 3D [3D Shape]" in 3Dfindit

Figura 1.206.  "Forma 3D [3D Shape]" in 3Dfindit

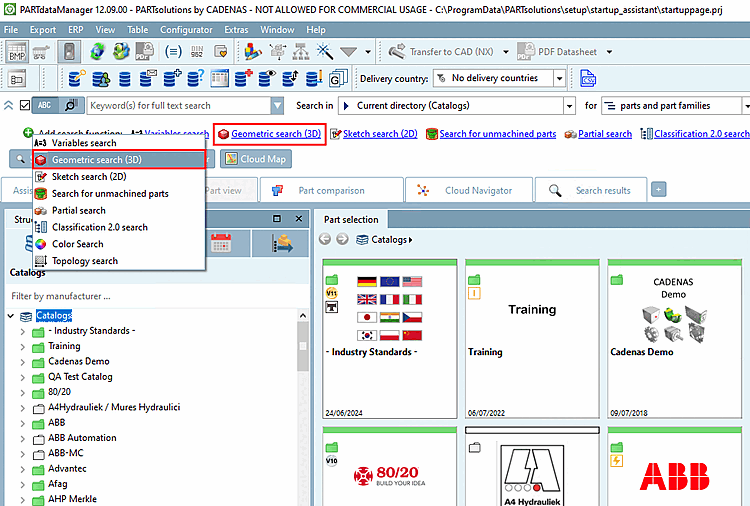

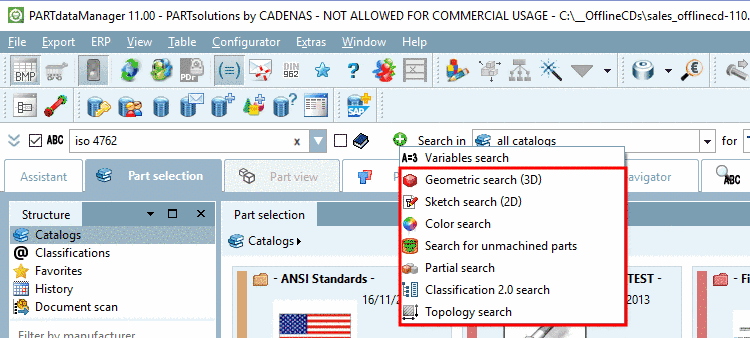

Ricerca geometrica (3D) [Geometric search (3D)] in PARTdataManager

Figura 1.207.  Ricerca geometrica (3D) [Geometric search (3D)] in PARTdataManager

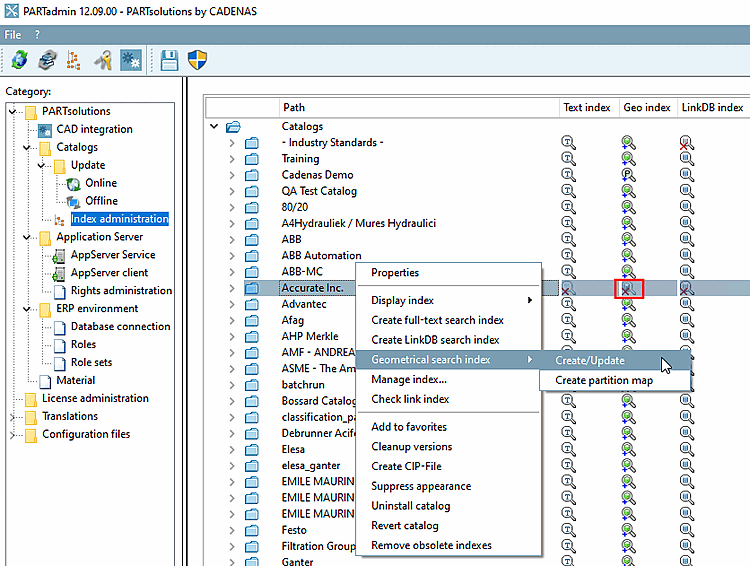

Indice di ricerca geografica [Geometrical search index] -> Creare/Aggiornare [Create/Update]

Se necessario, aprire la struttura della directory nella posizione desiderata per visualizzare le icone.

Figura 1.208.

[Nota]Nota

L'Icona dell'Indice è composto da elementi diversi a seconda del caso. . Di conseguenza, il display Suggerimento.

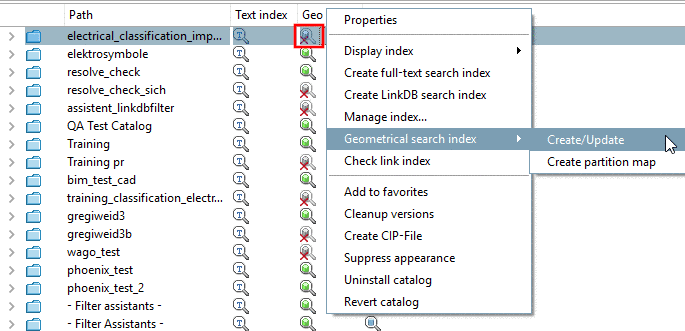

Esempio: "Indice per la ricerca geometrica presente" (vecchio GeoIndex) e "GeoDb" presente (nuovo GeoIndex), ma obsoleto

Figura 1.209. Esempio: "Indice per la ricerca geometrica presente" (vecchio GeoIndex) e "GeoDb" presente (nuovo GeoIndex), ma obsoleto

  • Ripieno verde: Geo-Index disponibile

  • Segno più: indice GeoDb presente

  • Rettangolo rosso: l'indice è obsoleto e dovrebbe essere aggiornato. Se nel file di configurazione pappserver.cfg, alla voce > task:UpgradeIndex, la chiave ha il valore Upgrade, l'aggiornamento avviene automaticamente durante l' installazione del catalogo.

    Figura 1.210.

  • "P": Indice per la ricerca parziale presente

Significato delle icone:

Geometric search index missing

Utilizzare il comando del menu contestuale Indice di ricerca Geo [Geometrical search index] -> Crea/Aggiorna [Create/Update].

Geometric search index available

La velocità di ricerca e la qualità dei risultati sono limitate.

Geometric search index available,Partial search

Le informazioni per gli utenti sulla ricerca parziale [Partial search] sono disponibili all'indirizzo:

La velocità di ricerca e la qualità dei risultati sono ottimali.

Geometric search index available (older)

Gli svantaggi di un indice obsoleto sono: a) una minore velocità di ricerca e b) una minore qualità dei risultati.

Utilizzare il comando del menu contestuale Indice di ricerca Geo [Geometrical search index] -> Crea/Aggiorna [Create/Update].

Geometric search index available
GeoDb including Geometric Search

La velocità di ricerca e la qualità dei risultati sono ottimali.

Geometric search index available
GeoDb including Geometric Search, Partial search

Le informazioni per l'utente relative alla ricerca parziale [Partial search] sono disponibili all'indirizzo:

Potrete contare sulla massima velocità di ricerca e sulla migliore qualità dei risultati.

Geometric search index available
GeoDb including Geometric Search (older)

Un catalogo, il cui GeoDb è stato creato con una versione del software precedente alla 12.14, viene segnalato come obsoleto .

[Nota]Nota

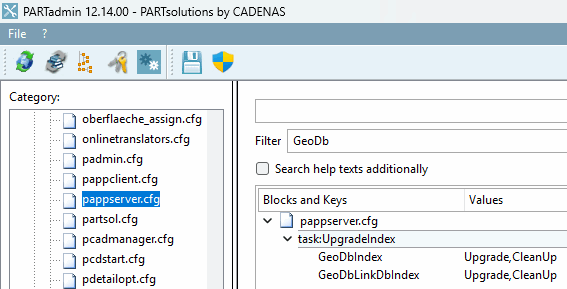

Se nel file di configurazione pappserver.cfg > task:UpgradeIndex la voce "Schüssel" ha il valore "Upgrade" (impostazione predefinita), l'aggiornamento avviene automaticamente durante l'installazione del catalogo.

Gli svantaggi di un indice obsoleto sono a) una minore velocità di ricerca e b) una minore qualità dei risultati.

Se un catalogo risulta obsoleto, utilizzare il comando del menu contestuale " Indice di ricerca geografica [Geometrical search index] " -> "Crea/Aggiorna" [Create/Update].

Fare clic sul comando del menu contestuale Indice di ricerca geometrica [Geometrical search index] -> Crea/Aggiorna [Create/Update] per aprire la finestra di dialogo delle impostazioni dell'indice di ricerca geometrica.

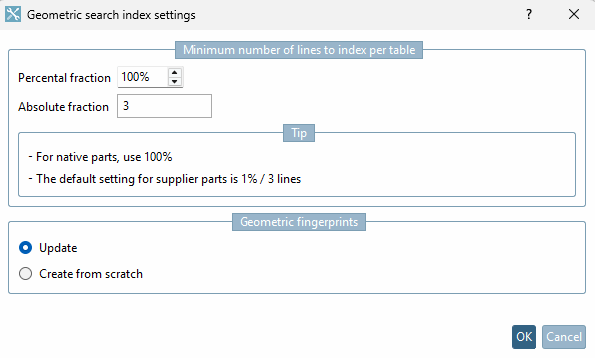

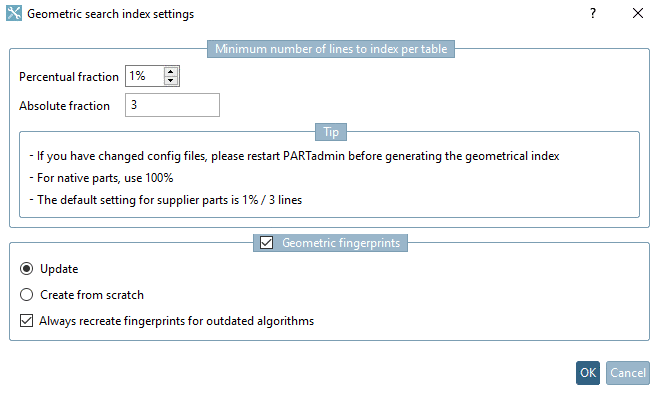

Impostazioni per l'indice di ricerca geometrica [Geometric search index settings] Indice di ricerca geometricaImpostazioni

Figura 1.211.  Impostazioni per l'indice di ricerca geometrica [Geometric search index settings]

  • Numero minimo di righe da indicizzare per tabella [Minimum number of lines to index per table]

    • Quota percentuale [Percental fraction]

      Un valore percentuale elevato aumenta il tempo di calcolo per le tabelle di grandi dimensioni.

      [Nota]Nota

      Per i cataloghi di ricambi interni, la raccomandazione è di indicizzare al 100%.

      Se si sta rigenerando l'indice geometrico per cataloghi standard e di produttori, impostare il valore all'1%, oppure tenere presente che la generazione al 100% può richiedere del tempo (anche ore, a seconda delle dimensioni del catalogo). La qualità del risultato aumenta in ogni caso con una percentuale più alta.

    • Quota assoluta [Absolute fraction]

      Per garantire l'indicizzazione di un numero sufficiente di righe anche per tabelle di piccole dimensioni, inserire la proporzione assoluta.

    Esempio di calcolo 1: 10 righe, quota percentuale [Percental fraction]: 10, quota assoluta [Absolute fraction]: 3 -> vengono generate 3 righe

    Esempio di calcolo 2: 10 righe, quota percentuale [Percental fraction]: 20, quota assoluta [Absolute fraction]: 1 -> vengono generate 2 righe

    Pertanto, viene sempre utilizzato il più grande dei due valori. Il tempo necessario per la generazione e lo spazio di archiviazione delle impronte digitali sul disco rigido sono approssimativamente proporzionali al numero di righe.

  • Impronte digitali geometriche [Geometric fingerprints]

    • Aggiornare [Update]

      Se sono stati aggiunti solo nuovi componenti e nessun componente è stato modificato, è sufficiente aggiornare [Update].

      Anche la data di modifica viene salvata nelle impronte digitali, in modo che l'impronta venga sovrascritta se il progetto è cambiato. Non è quindi necessario ricreare le impronte digitali.

    • Creare un nuovo [Create from scratch]

      Con un'installazione CIP non è necessario ricreare le impronte geometriche. Queste sono sempre presenti nei cataloghi forniti da CADENAS.

      Utilizzare questo comando se si desidera indicizzare i propri componenti.

    • Creare sempre nuove impronte digitali per gli algoritmi obsoleti [Always recreate fingerprints for outdated algorithms].

      Se in una nuova versione vengono apportate modifiche a un algoritmo e l'opzione è attivata, le impronte digitali di questo algoritmo vengono ricreate. Se l'opzione non è attivata, la ricerca continuerà a funzionare, ma mancheranno i miglioramenti.

[Nota]Nota

Problema: se i file non possono essere caricati per qualsiasi motivo (ad esempio, riduzione della mesh fallita o file difettoso), si tenta di rigenerare le impronte mancanti durante l'aggiornamento successivo.

Questo può rallentare notevolmente la generazione delle impronte digitali.

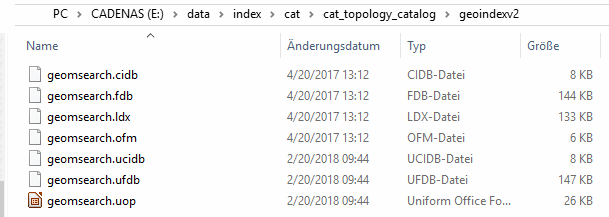

Soluzione: file con errore Generazione di impronte digitali in un file CSV chiamato ignore.csv e non entra più nel processo per le generazioni successive purché la data STL non cambi.

Il file deve essere salvato nella directory del geoindice del catalogo.

Esempio

Figura 1.212. Esempio

Devono essere presenti almeno le 2 colonne PROGETTO e LINEID. Tutte le altre colonne sono ignorate. Il separatore di campo è il punto e virgola, il delimitatore di testo è la virgola. Il campo PROGETTO deve contenere il percorso relativo alla radice del catalogo e deve utilizzare degli slash.

Per creare un file CSV corrispondente, procedere come segue:

  1. Richiamare la finestra di dialogo Gestione indice [Manage index...]....

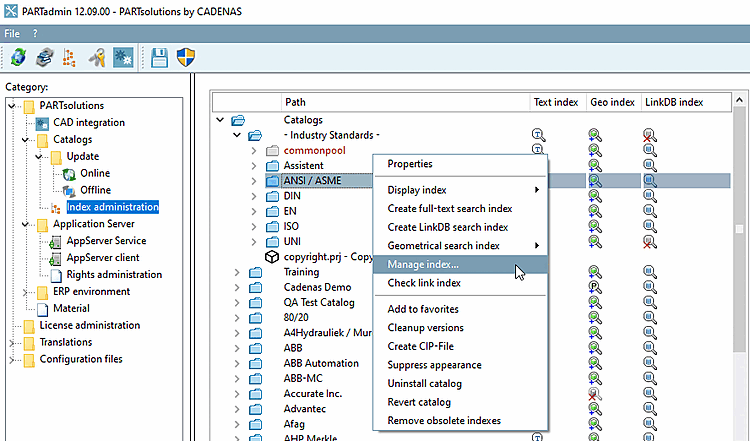

    Gestire l'indice [Manage index...]...

    Figura 1.213.  Gestire l'indice [Manage index...]...

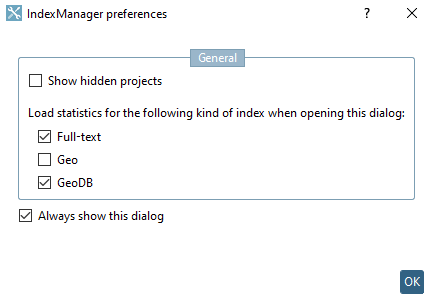

    -> Si apre la finestra di dialogo delle impostazioni di IndexManager [IndexManager preferences].

    Figura 1.214.

  2. Attivare solo Geo e GeoDB o, a scelta, anche Full-text (il caricamento richiederà un po' più di tempo).

    Confermare con OK.

    -> Si apre la finestra di dialogo Gestione indici [Manage index].

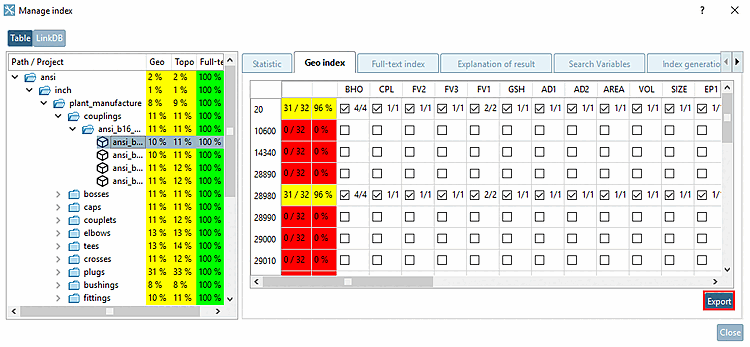

  3. Selezionare la pagina della scheda Geoindex [Geo index].

  4. Fare clic su Esporta [Export] per aprire la finestra di dialogo Opzioni di esportazione [Export Options] e attivare l'opzione Impronte digitali non disponibili [Fingerprints not available].

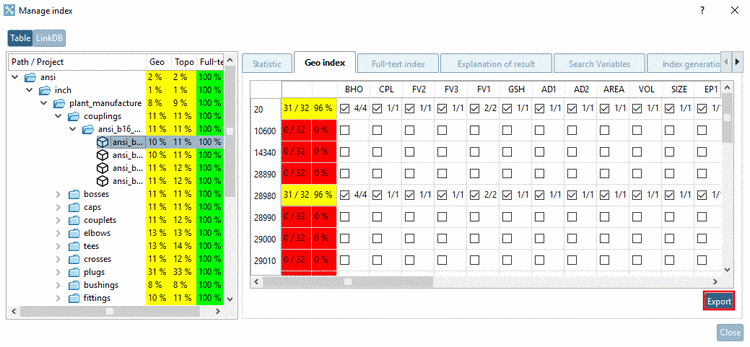

    Pulsante "Esportazione [Export]

    Figura 1.215. Pulsante "Esportazione [Export]

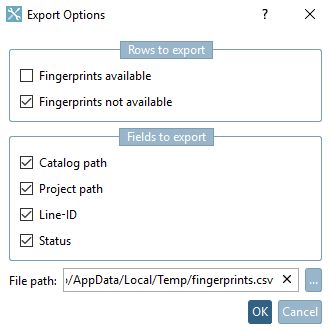

    Opzioni di esportazione [Export Options] -> Impronte digitali non disponibili [Fingerprints not available]

    Figura 1.216.  Opzioni di esportazione [Export Options] -> Impronte digitali non disponibili [Fingerprints not available]

  5. Confermare con OK.

    -> Indipendentemente dalla selezione nell'albero degli indici, viene sempre esportato l'intero catalogo.

[Nota]Nota

La generazione standard dell' indice di ricerca geografica [Geometrical search index] non è sufficiente per la ricerca parziale [Partial search]!

Sezione 1.4.3.6.6.16, “ Indice di ricerca geografica per la ricerca parziale ”Vedere .

[Nota]Nota

Per la ricerca full text di dimensioni topologiche lineari, l' indice di ricerca geo [Geometrical search index] deve essere aggiornato dopo un aggiornamento del software (quindi l' indice di ricerca full text ).

Sezione 1.4.3.6.6.15, “ Aggiornare l'indice di ricerca full-text (e l' indice di ricerca geo ) per trovare valori topologici tramite la ricerca full-text ”Vedere .

[Nota]Nota

La funzione Geo search index [Geometrical search index] -> Create/update [Create/Update] è simile a Manage index.... [Manage index...]

Tuttavia, questo può essere generato solo a livello di catalogo, anche per le sottocartelle, i singoli progetti o persino le singole righe.

L'analisi statistica viene visualizzata solo quando l' indice [Manage index] viene gestito [Manage index]. Tuttavia, questa operazione può richiedere molto tempo per cataloghi di grandi dimensioni.

L'indice di ricerca geometrica può essere generato a posteriori, soprattutto per i pezzi proprietari. Nei cataloghi dei produttori, l'indice di ricerca geometrica è già pre-generato, ma non con la versione attuale del software, il che comporta una perdita di funzionalità. ??? Vedere anche .

1.4.3.6.6.6.1.  Geosuchindex: priorità dei thread configurabile per le attività del server delle applicazioni

Se un server delle applicazioni con versione 12.14 viene eseguito su un CADENAS_DATA con versione <= 12.13 , il Geo-Index viene aggiornato automaticamente; si tratta di un’operazione che richiede un uso intensivo della CPU in background che richiede un elevato carico della CPU. Questa operazione può essere eseguita con priorità ridotta e in tal caso influisce in misura minore sul funzionamento degli altri processi presenti sul server .

Per le attività di lunga durata e ad alto consumo di CPU del PARTapplicationServer è possibile configurare la priorità dei thread. In questo modo è possibile limitare in modo mirato l'esecuzione di tali processi in background, al fine di ridurre l'impatto sulla reattività del sistema e sull'esecuzione di altre applicazioni .

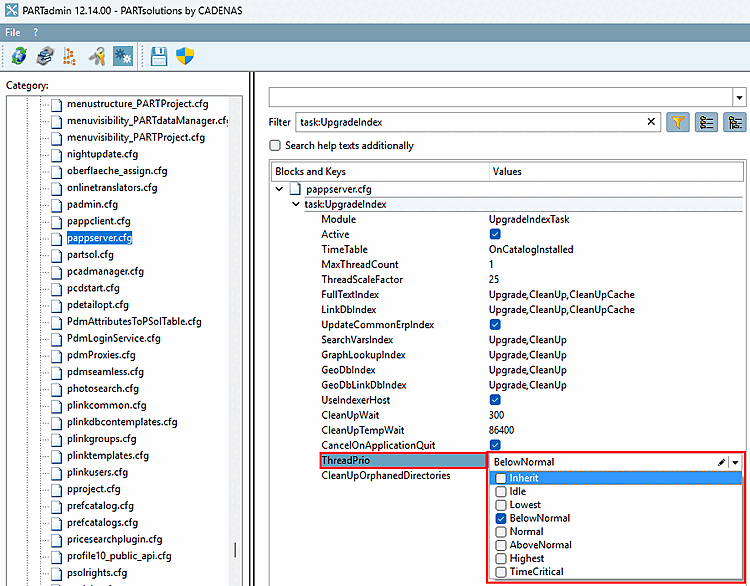

L'ambientazione del La priorità viene data tramite file di configurazione pappserver.cfg > blocco task:UpgradeIndex > chiave ThreadPrio.

Sono supportati diversi livelli di priorità, da " Idle " a " TimeCritical".

Di seguito "Normale" è l'impostazione predefinita. Di norma non è necessario modificare nulla. In casi eccezionali è possibile intervenire.

Figura 1.217.

1.4.3.6.6.6.2.  Creare la mappa delle partizioni

Indice di ricerca geografica [Geometrical search index] -> Crea mappa di partizione [Create partition map]

Per il Visualizzazione dei risultati della ricerca in PARTdataManager in modalità di visualizzazione Mapping delle partizioni [Partition Map] questa speciale generazione di indici necessario.

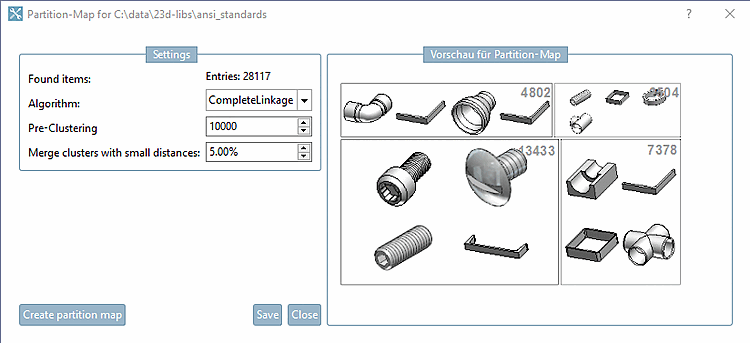

Creare la mappa delle partizioni [Create partition map]

Figura 1.218. Creare la mappa delle partizioni [Create partition map]

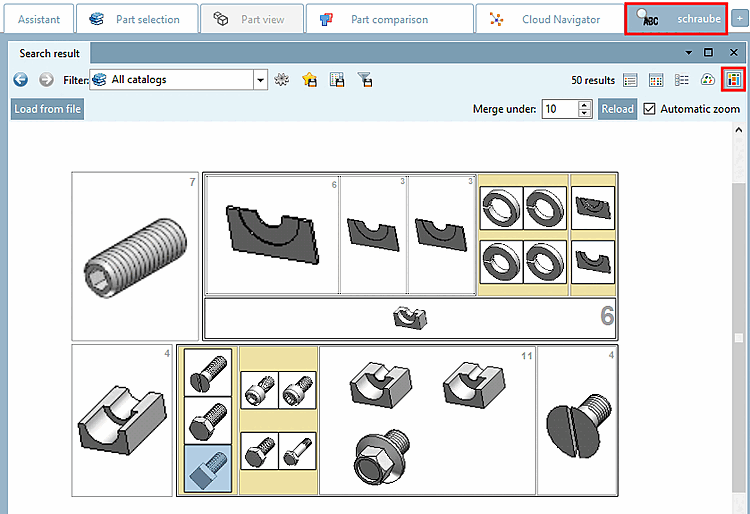

Modalità di visualizzazione "Mappa delle partizioni" in PARTdataManager

Figura 1.219. Modalità di visualizzazione "Mappa delle partizioni" in PARTdataManager
