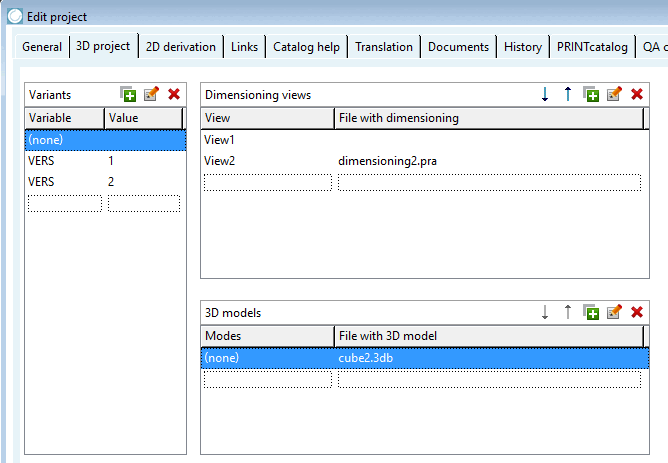

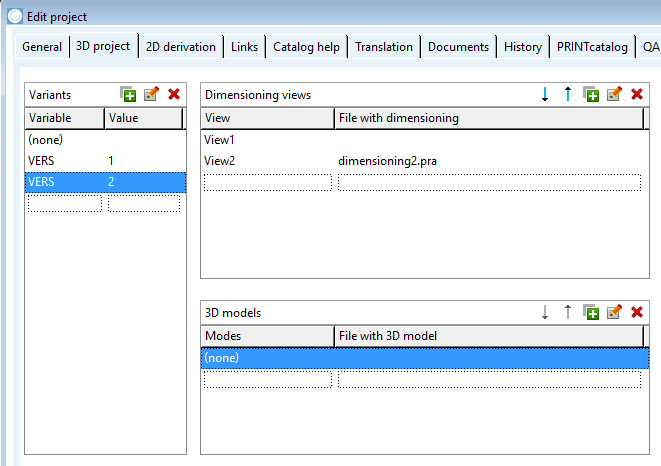

Dichiarazione delle viste di quotatura

Sezione 5.9.4.3.3, “Esempio: Varianti di viste di quotatura ”Vedere .

Dichiarazione corretta nel caso di modelli 3D:

In Varianti [Variants], è possibile utilizzare il valore predefinito (nessuno) e creare VERS 1, ma è anche possibile lasciare vuoto (nessuno) e creare le righe VERS 1 e VERS 2.

È sufficiente utilizzare la riga predefinita sotto le modalità [Modes] "(nessuna)" per assegnare il modello 3D.

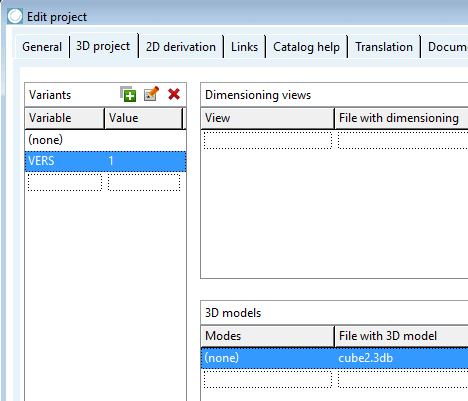

A) Utilizzo delle varianti (nessuna) e VERS=1

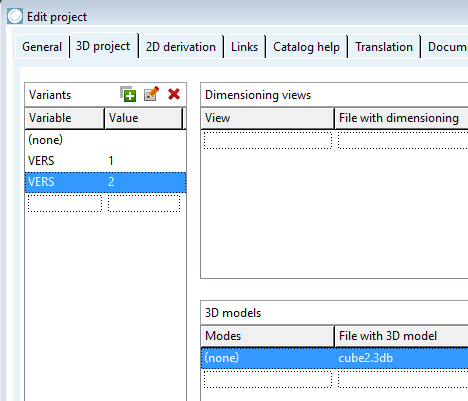

Figura 5.569.

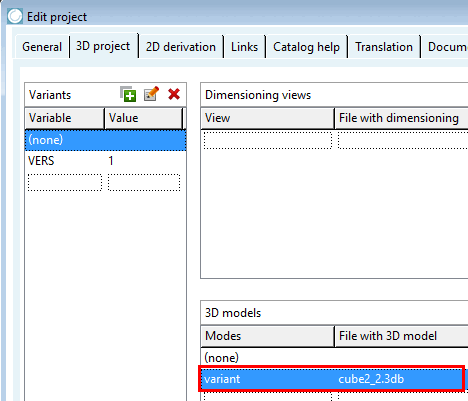

Figura 5.570.

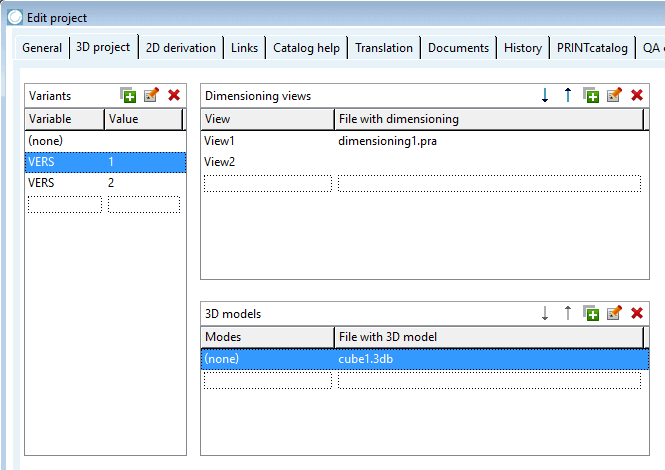

B) Utilizzo delle varianti VERS=1 e VERS=2

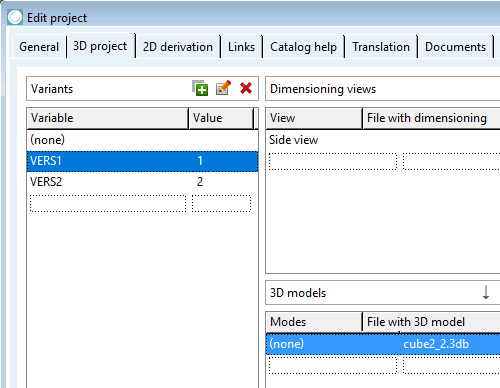

Figura 5.571.

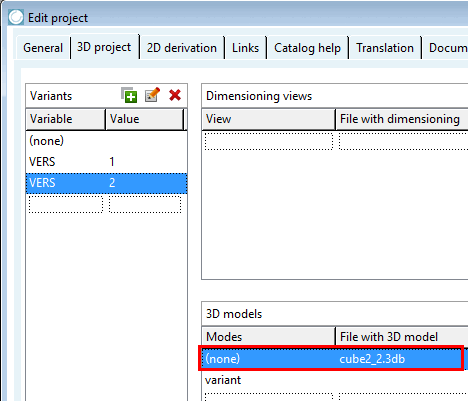

Figura 5.572.

Un'altra opzione di assegnazione corretta è quella di creare una nuova linea con un termine proprio in Modelli 3D [3D models] -> Modalità [Modes] (che, tuttavia, non rappresenta un reale guadagno rispetto all'uso diretto della linea (nessuno)).

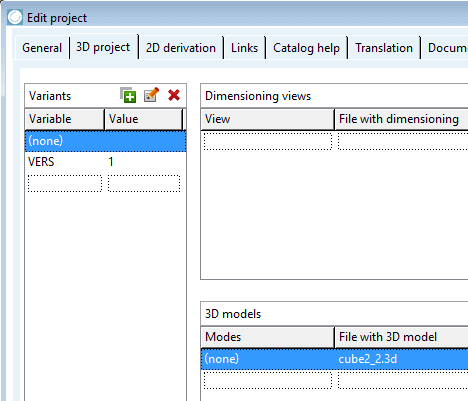

Figura 5.573.

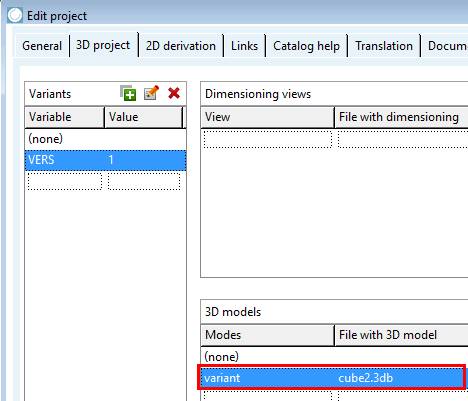

Figura 5.574.

	Nota

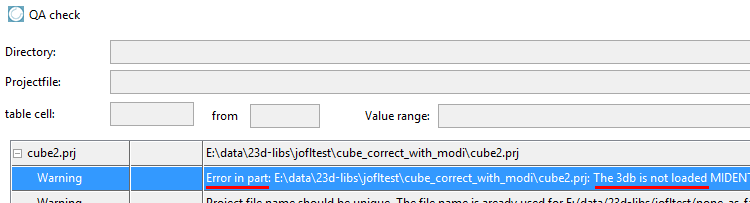

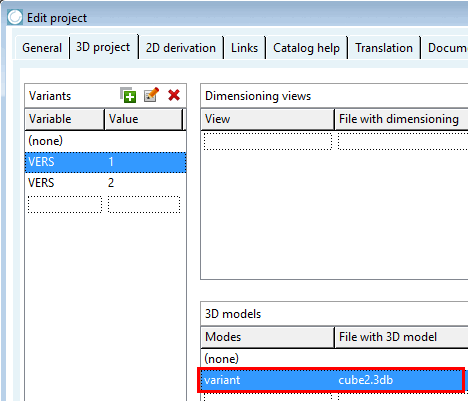

	Assegnazione errata del modello: una volta sotto le modalità [Modes] "(nessuna)" e una volta sotto le modalità [Modes] "variante". Figura 5.575.  Figura 5.576.  Viene visualizzato un avviso [Warning] per Test Meta. Figura 5.577.  Attenzione [Warning] - Errore nel componente: <percorso>: Il 3DB non è stato caricato ...

(nessuno) funge anche da ripiego

Se nell'area di dialogo Varianti [Variants] è presente un modello 3D assegnato alla variante (nessuno), questa variante viene utilizzata come "ripiego" per tutti i casi in cui alle varianti (nell'esempio seguente "VERS=2") non viene assegnato un modello.

	Nota
	Fino alla V11 SP3, in TestMeta compariva sempre un avviso se a una variante non era assegnato alcun modello 3D. A partire dalla V11 SP4, in questo caso non viene più visualizzato un avviso se si inserisce una "variante di ripiego" in (nessuna).

Le illustrazioni che seguono hanno lo scopo di chiarire le relazioni:
