5.12.12.3. Classificare i simboli (DXF/DWG) come "Formati di esportazione aggiuntivi" (automatico)

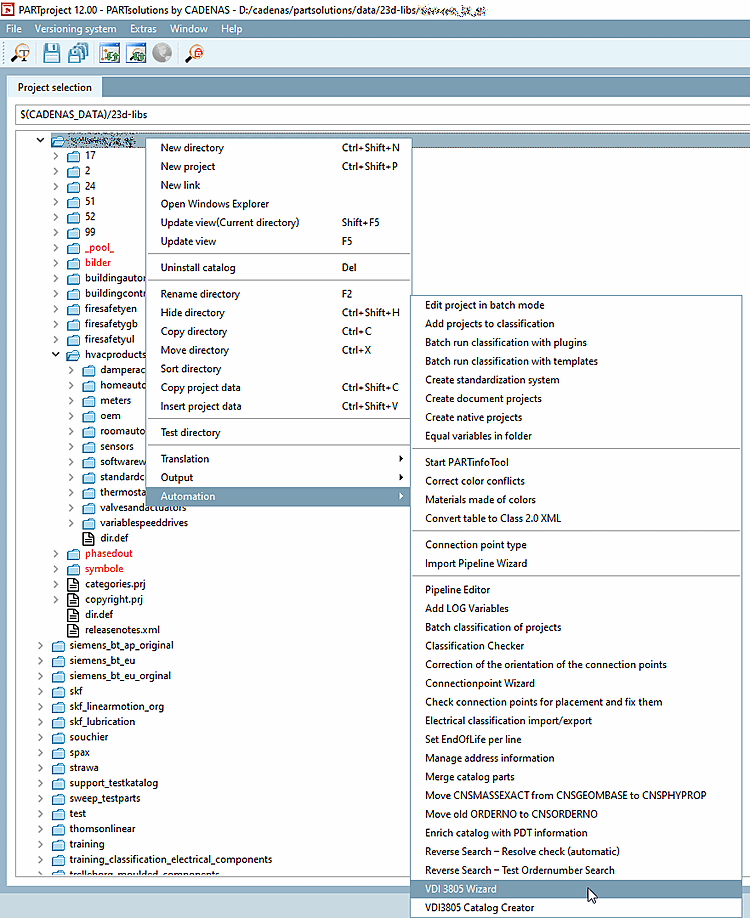

  1. Avviare la procedura guidata VDI 3805 nel menu contestuale del catalogo alla voce Automazione [Automation].

    Figura 5.1343.

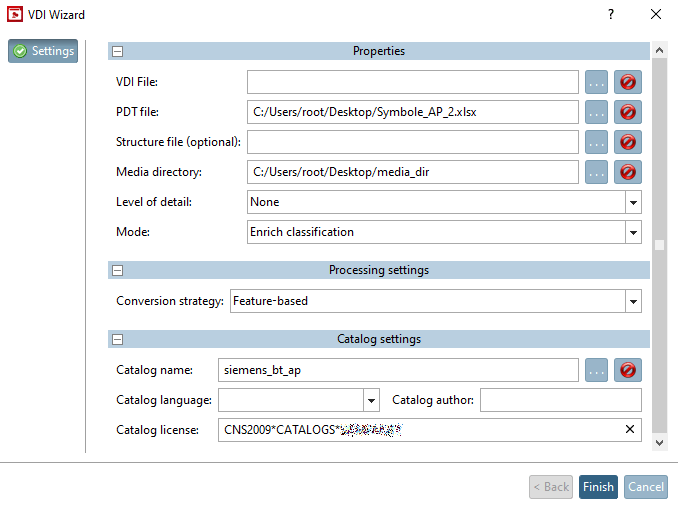

    -> Si apre la finestra di dialogo dell' Assistente VDI [VDI Wizard].

  2. Effettuare le seguenti impostazioni:

    Figura 5.1344.

    • File PDT [PDT file]: utilizzare il pulsante Sfoglia ... per impostare il percorso.

    • Directory multimediale [Media directory]: I file (dxf/dwg) vengono copiati dalla directory specificata alla cartella del pool e i collegamenti corrispondenti vengono generati di conseguenza.

      La cartella del pool è nella pipeline regolabile (sotto $CADENAS_USER\vdi\ ).

      È meglio eliminarli o rinominarli tutti (*.pwp) nella cartella $CADENAS_USER\vdi\ prima di utilizzare il metodo Avviare l'importazione. Le tubazioni verranno quindi ricostruite correttamente Generato.

    • Per gli arricchimenti in Modalità [Mode], assicurarsi di selezionare la classificazione Enrich [Enrich classification]! (L'opzione Standard deve essere utilizzata solo per il primo ciclo iniziale).

  3. Fare clic su Finalizza [Finish].

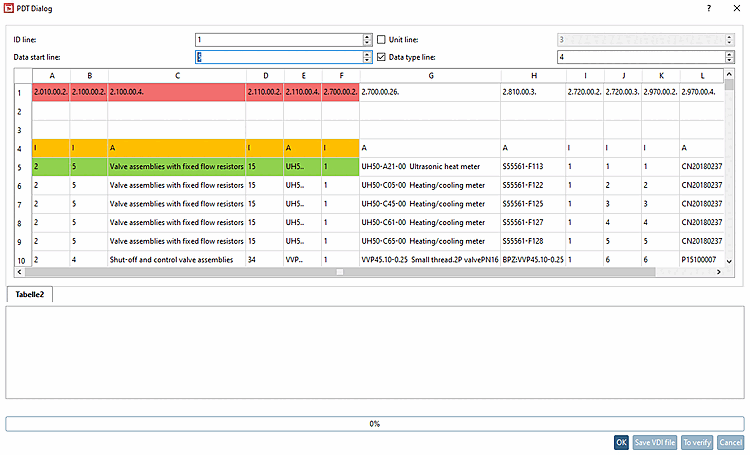

    -> Si apre la finestra di dialogo PDT.

  4. Impostare il numero di riga corretto per la riga ID [ID line], la riga di inizio dati [Data start line], la riga dell'unità [Unit line] e la riga del tipo di dati [Data type line].

    Figura 5.1345.

    Fare clic su Verifica [To verify] e se non vengono rilevati problemi fare clic su Ok.

    -> Il file PDT viene letto.

Le seguenti voci sono state impostate automaticamente:

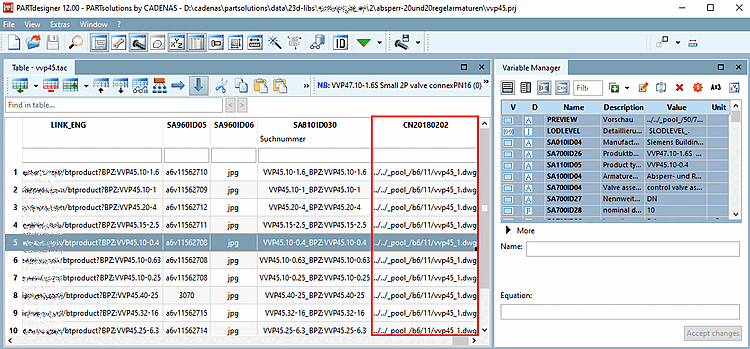

  • Il percorso del pool del file dwg è scritto nell'ultima colonna della tabella.

    Figura 5.1346.

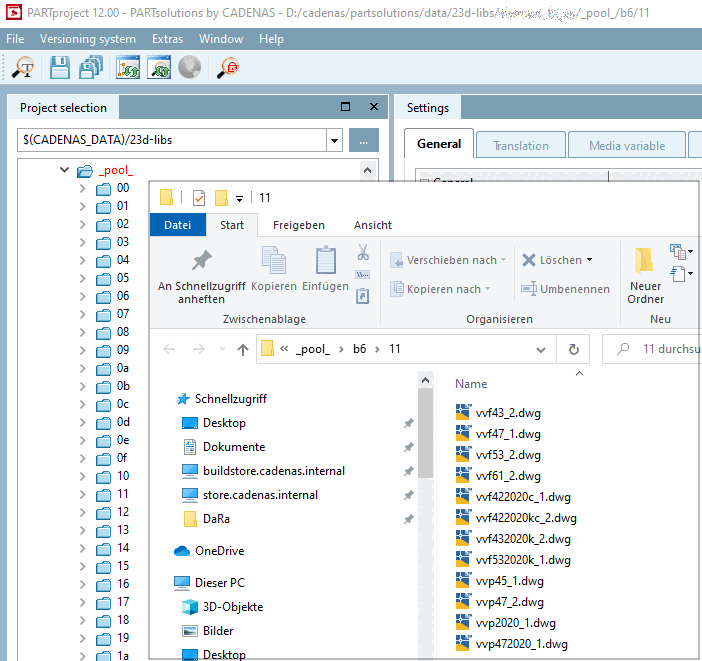

    I file fisici si trovano nel percorso del pool specificato. Se necessario, aprire la directory desiderata in Esplora risorse per verificare (per impostazione predefinita, l'indice non viene visualizzato).

    Figura 5.1347.

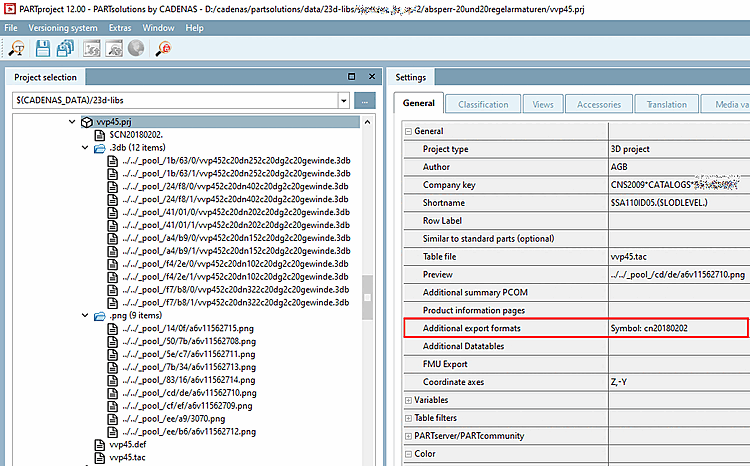

  • Formati di esportazione aggiuntivi [Additional export formats]

    Figura 5.1348.

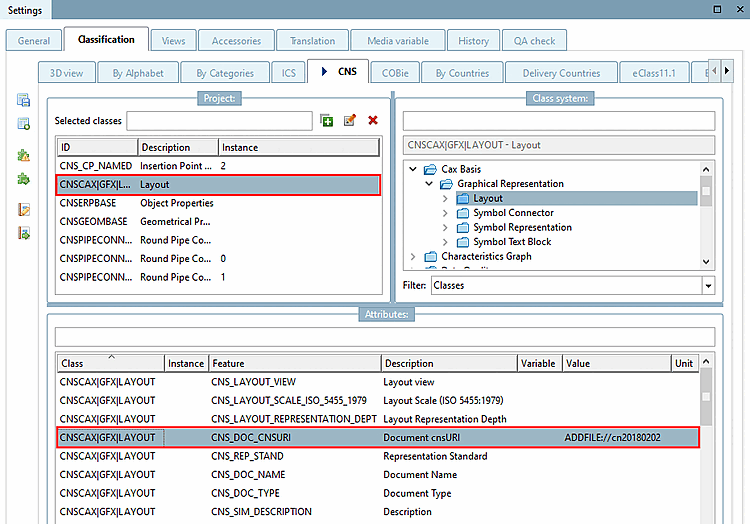

  • Classificazione del sistema nervoso centrale

    Classe "CNSCAX|GFX|LAYOUT" > Caratteristica "CNS_DOC_CNSURI"

    Figura 5.1349. Classe "CNSCAX|GFX|LAYOUT" > Caratteristica "CNS_DOC_CNSURI"

Prova di esportazione: se i formati di esportazione aggiuntivi vengono visualizzati in Revit, tutto è impostato correttamente.

Esportare un componente elencato nel PDT.

Gestore dei dati delle parti

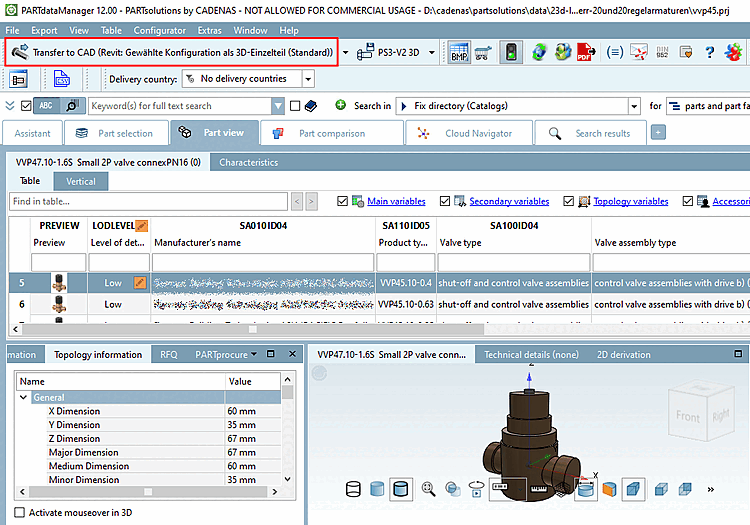

Esportare ad esempio con "Trasferimento al CAD [Export to CAD] (Revit: configurazione selezionata come parte singola 3D (standard) [Revit: Selected Configuration As Single Part Export (Default)]".

Figura 5.1350. Esportare ad esempio con "Trasferimento al CAD [Export to CAD] (Revit: configurazione selezionata come parte singola 3D (standard) [Revit: Selected Configuration As Single Part Export (Default)]".

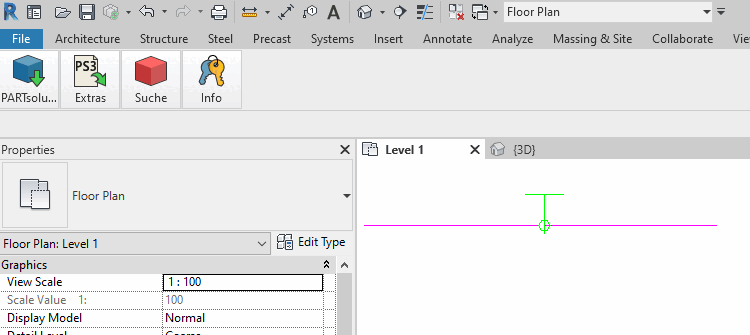

Vista dei simboli di Revit

Figura 5.1351.

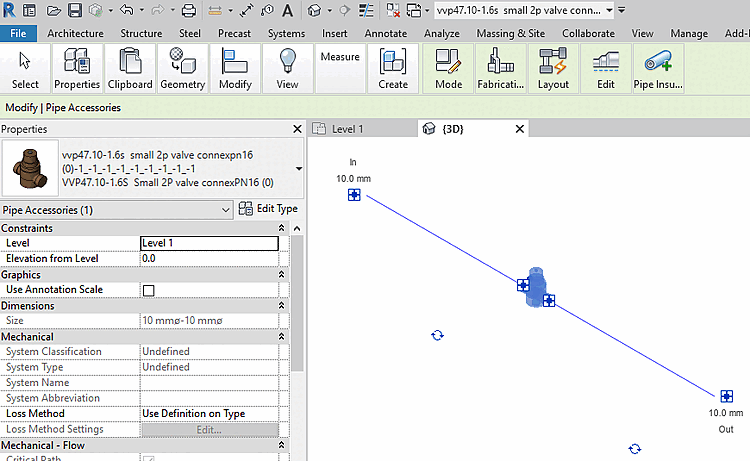

Vista 3D di Revit

Figura 5.1352.
