5.12.12.2. Classificare i simboli (DXF/DWG) come "Formati di esportazione aggiuntivi" (manuale)

Nell'esempio seguente, viene utilizzata la classe CNSCAX|GFX|LAYOUT.

Situazione iniziale:

  • I dati 2D (DXF/DWG) si trovano in una qualsiasi directory del pool (nell'esempio è la directory "symbol").

  • L'identificatore univoco di ogni parte si trova nel file PDT.

Procedura:

  1. I file DXF/DWG vengono inseriti in PARTproject alla voce Formati di esportazione aggiuntivi [Additional export formats].

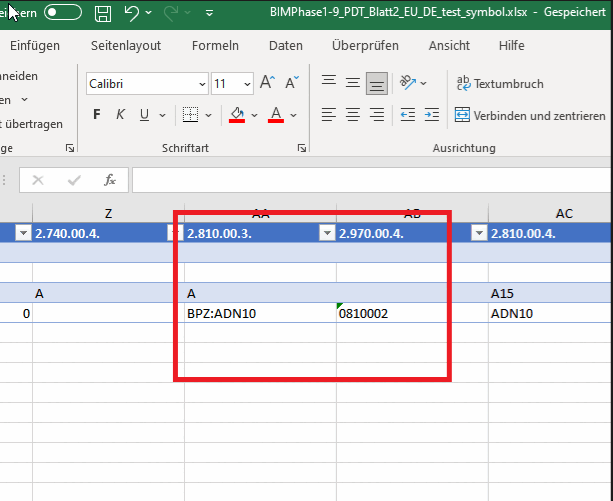

  2. L'identificatore univoco viene preso dal file di origine (ad esempio PDT) e inserito nella classe CNSCAX|GFX|LAYOUT nella caratteristica "CNS_DOC_CNSURI".

Di seguito viene descritto il processo manuale, che può essere ugualmente automatizzato:

  1. Selezionare il progetto a cui si desidera assegnare un simbolo specifico come formato di esportazione aggiuntivo. (Nell'esempio adn2020.prj).

    Figura 5.1338.

  2. Cliccare in PARTproject -> Impostazioni [Settings] -> scheda Generale [General] -> voce di menu Generale [General] -> Formati di esportazione aggiuntivi [Additional export formats] sul pulsante Sfoglia .....

    -> Si apre l'omonima finestra di dialogo.

  3. Inserire il percorso del file DXF desiderato in Percorso directory [File path]. (Qui $VAR0810002).

  4. Alla voce ID, inserire l'identificativo univoco come si trova nel file di origine (ad es. PDT). (Qui "0810002").

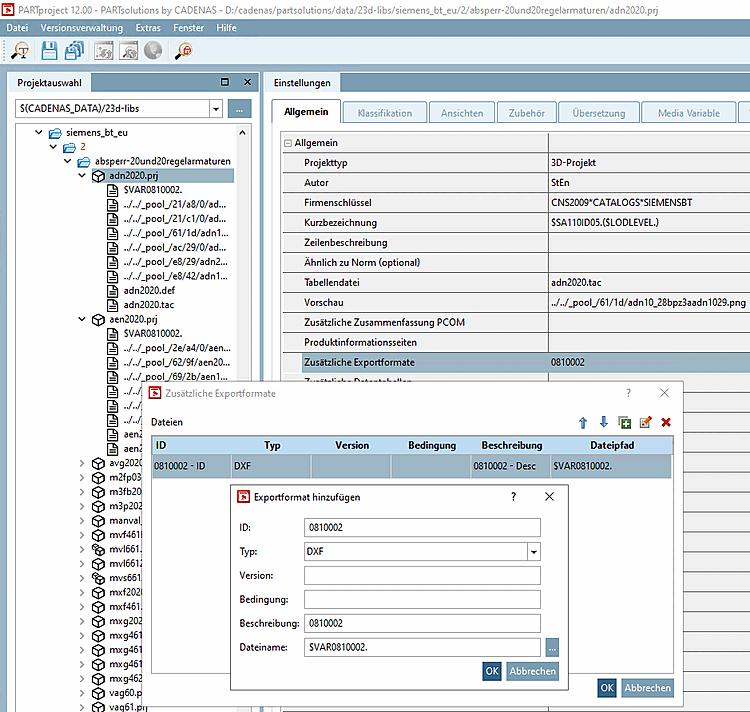

    Figura 5.1339.

  5. Inserire anche una descrizione [Description].

  6. Confermare con OK.

    -> Il file DXF/DWG è ora inserito in Formati di esportazione aggiuntivi [Additional export formats].

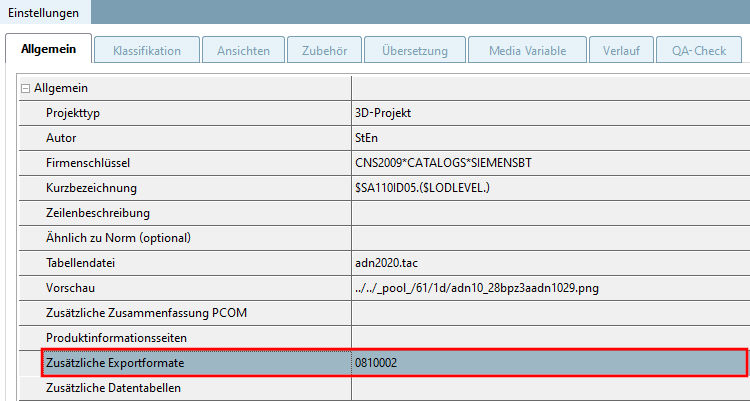

    Figura 5.1340.

  7. Impostare la classe CNSCAX|GFX|LAYOUT (layout).

    Inserire l' ID del file aggiuntivo nella funzione CNS_DOC_CNSURI utilizzando la seguente sintassi.

    ADDFILE://ID

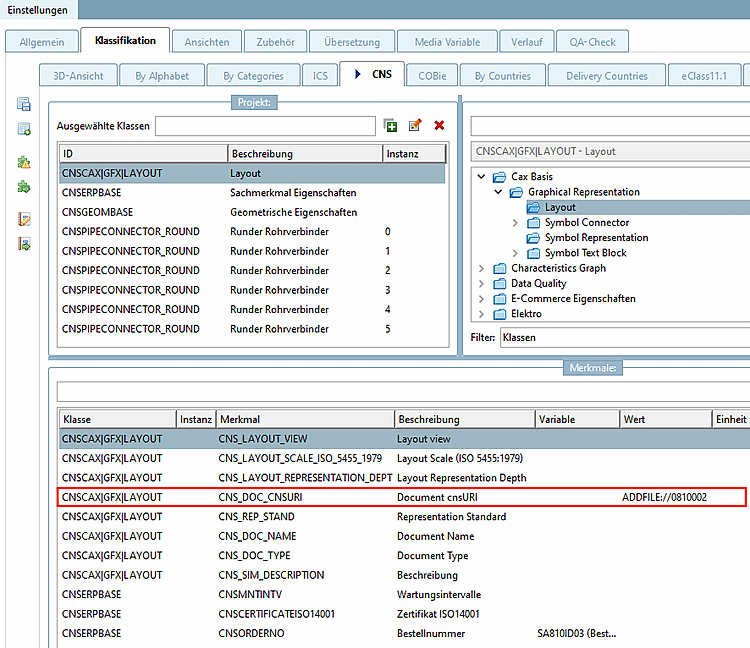

    Figura 5.1341.

  8. Una volta effettuate tutte le immissioni, il pezzo può essere esportato in CAD.

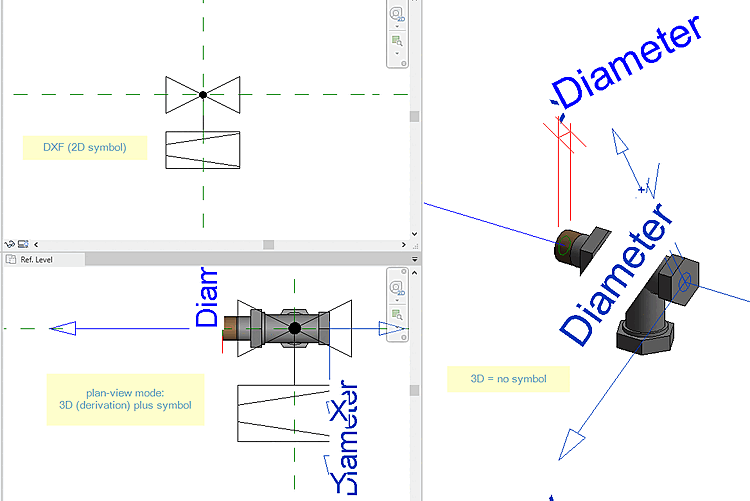

    Figura 5.1342.
