1.6.7.  Sostituire

La seguente sezione descrive come sostituire le singole parti (parti standard, parti acquistate o parti proprie) con parti alternative.

(Nell'esempio seguente, viene modificata solo la lunghezza di una vite).

  1. Selezionare l'oggetto da sostituire (o più oggetti) e fare clic su Sostituisci [Replace].

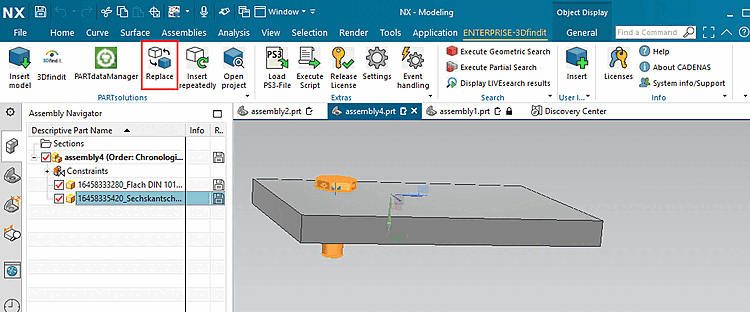

    Fig. da NX come esempio (in linea di principio identica in tutti i CAD)

    Figura 1.160. Fig. da NX come esempio (in linea di principio identica in tutti i CAD)

    -> Viene visualizzata la finestra di dialogo Selezionare la modalità di sostituzione [Select replacement mode].

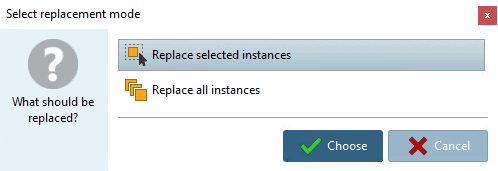

    Selezionare la modalità di sostituzione [Select replacement mode]

    Figura 1.161.  Selezionare la modalità di sostituzione [Select replacement mode]

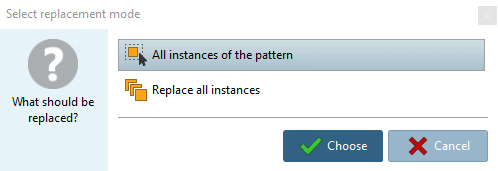

    Se il componente da sostituire fa parte di un modello, le opzioni di selezione sono leggermente diverse.

    Selezionare la modalità di sostituzione [Select replacement mode]

    Figura 1.162.  Selezionare la modalità di sostituzione [Select replacement mode]

  2. Selezionare un'opzione:

    • Sostituire le istanze selezionate [Replace selected instances] (caso standard)

      Tutte le istanze del modello [All instances of the pattern] (i modelli sono riconosciuti. In tal caso, appare questa opzione).

    • Sostituire tutte le istanze [Replace all instances]

      Tutti i componenti e gli assiemi di un assieme vengono cercati, sia verso l'alto che verso il basso.

  3. Confermare con Seleziona [Choose].

    -> Si apre la finestra di dialogo Apri progetto componente? [Open component project?]

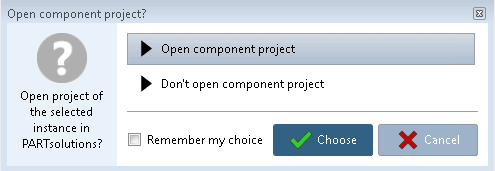

    Progetto di componente aperto? [Open component project?]

    Figura 1.163.  Progetto di componente aperto? [Open component project?]

  4. Selezionare un'opzione:

    • Aprire il progetto del componente [Open component project]

    • Non aprire il progetto del componente [Don't open component project]

    Wenn die Anzeige des Dialogs in Zukunft unterbleiben soll, aktivieren Sie Ricorda la mia selezione [Remember my choice].[17]

  5. Confermare con Seleziona [Choose].

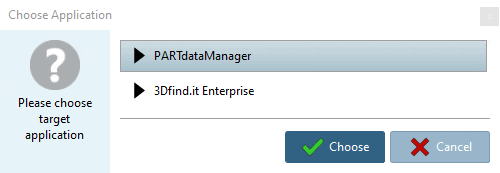

    -> Si apre la finestra di dialogo Seleziona applicazione [Choose Application].

    Figura 1.164.

    [Nota]Nota

    La richiesta appare solo se non è stata aperta alcuna applicazione o se sono aperte entrambe.

  6. Selezionare un'opzione:

    • 3Dfind.it Impresa

    • Gestore dei dati delle parti

  7. Confermare con Seleziona [Choose].

    -> Viene aperta l'applicazione corrispondente.

  8. Selezionare l'oggetto da sostituire a quello originale.

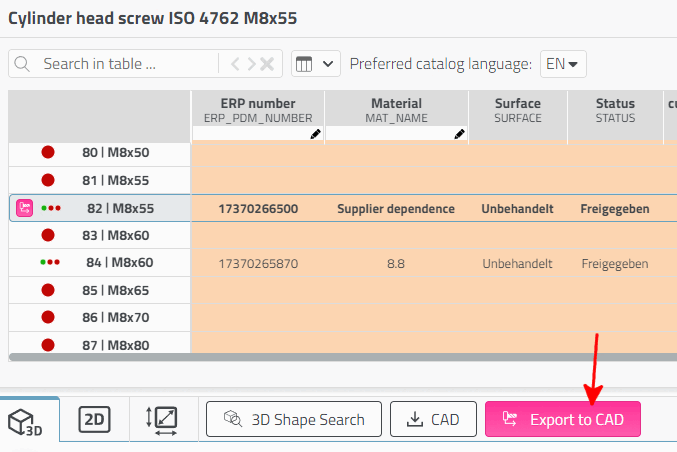

  9. Fare clic sul pulsante corrispondente.

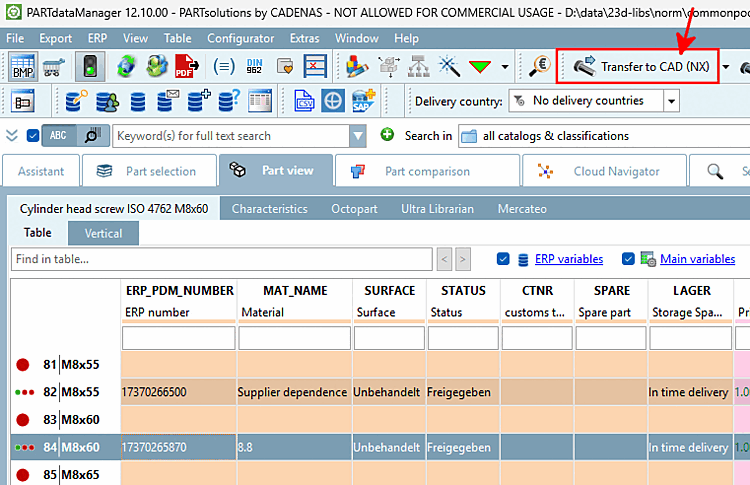

    Pulsante "Trasferisci in CAD... [Transfer to CAD...]" in PARTdataManager

    Figura 1.165. Pulsante "Trasferisci in CAD... [Transfer to CAD...]" in PARTdataManager

    -> La vista torna al sistema CAD e i componenti vengono sostituiti immediatamente senza ulteriori richieste.

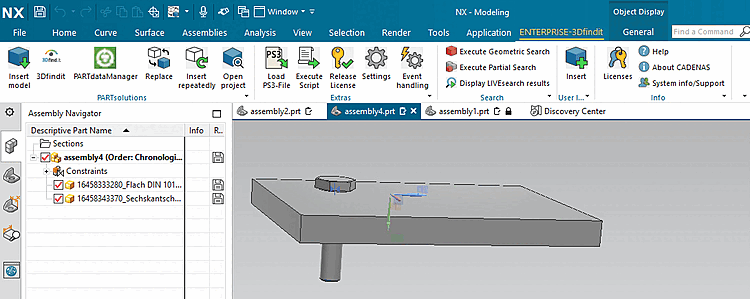

    Componente sostituito

    Figura 1.166. Componente sostituito



[17] Non appena si effettua l'attivazione, viene creata una voce corrispondente in $CADENAS_USER/if<cadname>.cfg.

[Interface]
Replace_QueryOpenProject={0,1}
Replace_OpenProject={0,1}

  • Replace_QueryOpenProject: Determina se la finestra di dialogo viene visualizzata.

  • Replace_OpenProject: Determina cosa fare se la finestra di dialogo non viene visualizzata Diventa.

La voce mancante corrisponde al valore = 1.
