1.6.4.  Inserire il modello (2D) dalla libreria di parti standard e acquistate

Figura 1.122.

Di seguito viene descritto come inserire nel sistema CAD i singoli pezzi 2D della libreria di pezzi standard e acquistati [Standard and supplier parts library].

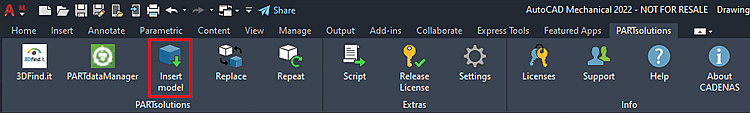

  1. Nel menu 3Dfindit, fare clic su Inserisci modello [Insert model]. [12]

    -> La vista passa a PARTdataManager.

  2. Selezionare il componente desiderato nella selezione dei pezzi [Part selection]. [13]

    PARTdataManager - Selezione delle parti [Part selection]

    Figura 1.123. PARTdataManager - Selezione delle parti [Part selection]

  3. Specificare la caratteristica desiderata nella vista dei pezzi [Part view].

    PARTdataManager - Vista delle parti [Part view]

    Figura 1.124. PARTdataManager - Vista delle parti [Part view]

  4. Creazione della derivazione 2D [2D derivation]

    Sono disponibili le seguenti opzioni:

    1. Fare clic sul pulsante Derivazione 2D [2D derivation] .

      -> Si apre la finestra di aggancio della derivazione 2D [2D derivation].

      PARTdataManager - Vista 2D [2D view]

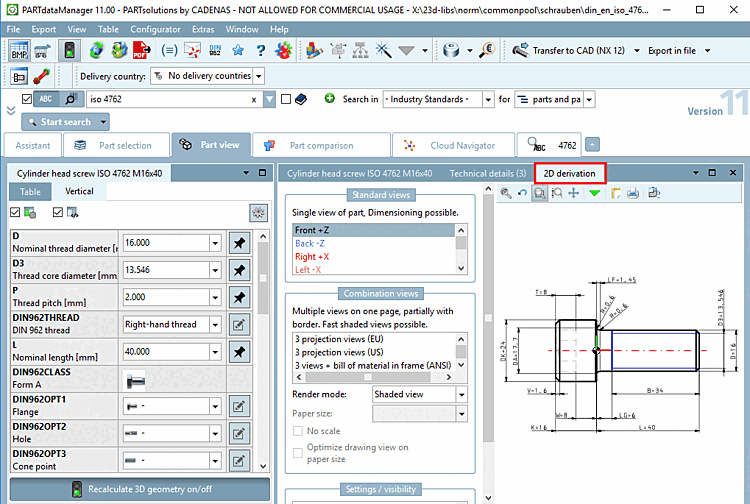

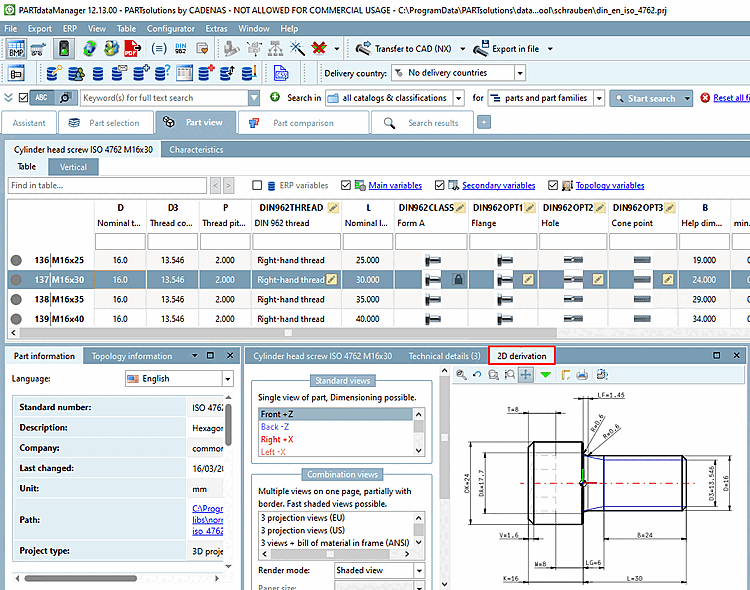

      Figura 1.125. PARTdataManager - Vista 2D [2D view]

      Selezionare una vista.[14]

    2. In alternativa, puoi Richiamo della vista 2D [2D view] e vai direttamente al CAD Trasferisci [Transfer to CAD] clic.

      Si apre [Choose view to pass...] quindi la finestra di dialogo Seleziona la vista da trasferire.... [Choose view to pass...]

      Selezionare la vista da trasferire [Choose view to pass...]...

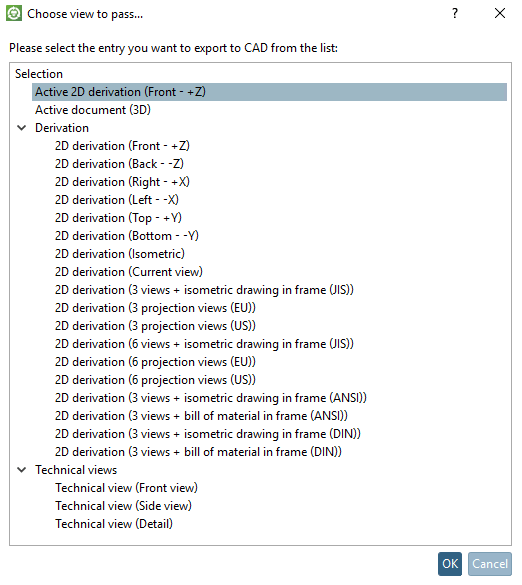

      Figura 1.126.  Selezionare la vista da trasferire [Choose view to pass...]...

      Selezionare la vista desiderata.

      [Nota]Nota

      Il comportamento dipende dall'impostazione in PARTdataManager -> Menu Extras -> Impostazioni [Settings...]... -> Trasferimento al CAD [Export to CAD]

      PARTdataManager -> Menu Extra [Extras] -> Impostazioni [Settings...]...

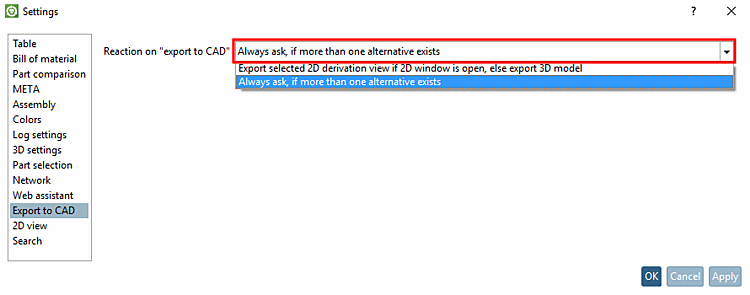

      Figura 1.127. PARTdataManager -> Menu Extra [Extras] -> Impostazioni [Settings...]...

      Se è selezionata l'opzione Chiedi sempre se sono disponibili più opzioni [Always ask, if more than one alternative exists], la finestra di dialogo Seleziona vista da trasferire. [Choose view to pass...].. viene visualizzata in ogni caso. in ogni caso.

      Nella finestra di dialogo Seleziona vista da trasferire [Choose view to pass...] sono disponibili le seguenti viste... finestra di dialogo:

      • Derivazione 2D (fronte - Z)

      • Derivazione 2D (posteriore - - Z)

      • Derivazione 2D (destra - X)

      • Derivazione 2D (sinistra - - X)

      • Derivazione 2D (Alto - Y)

      • Derivazione 2D (in basso - - Y)

      • Derivazione 2D (isometrica)

      • Derivazione 2D (3 viste EU-)

      • Derivazione 2D (3 viste US-)

      • Derivazione 2D (4 viste, cornice)

      • Derivazione 2D (6 visualizzazioni EU-)

      • Derivazione 2D (6 visualizzazioni US-)

      • Derivazione 2D (cornice ANSI -)

      • Derivazione 2D (telaio ANSI A - A)

      • Derivazione 2D (telaio ANSI B - B)

      • Derivazione 2D (ANSI C - C frame)

      • Derivazione 2D (telaio ANSI D - D)

      • Derivazione 2D (telaio ANSI E - E)

      • Derivazione 2D (cornice ANSI (BOM))

      • Derivazione 2D (telaio ANSI A (BOM) - A)

      • Derivazione 2D (telaio ANSI B (BOM) - B)

      • Derivazione 2D (telaio ANSI C (BOM) - C)

      • Derivazione 2D (cornice ANSI D (BOM) - D)

      • Derivazione 2D (telaio ANSI E (BOM) - E)

      • Derivazione 2D (DIN - telaio)

      • Derivazione 2D (telaio DIN A0 - A0)

      • Derivazione 2D (telaio DIN A1 - A1)

      • Derivazione 2D (telaio DIN A2 - A2)

      • Derivazione 2D (telaio DIN A3 - A3)

      • Derivazione 2D (telaio DIN A4 - A4)

      • Derivazione 2D (quadro DIN (BOM) - )

      • Derivazione 2D (telaio DIN A0 (distinta base) - A0)

      • Derivazione 2D (telaio DIN A1 (BOM) - A1)

      • Derivazione 2D (telaio DIN A2 (BOM) - A2)

      • Derivazione 2D (telaio DIN A3 (distinta base) - A3)

      • Derivazione 2D (telaio DIN A4 (distinta base) - A4)

  5. Clicca sul pulsante (opzione a) o confermare con Trasferimento [Commit] (opzione b)È possibile utilizzare [15]-> La vista torna alla Sistema CAD.

  6. Inserire il componente o l'assieme utilizzando il metodo di posizionamento del sistema CAD.

    Esempio AutoCAD

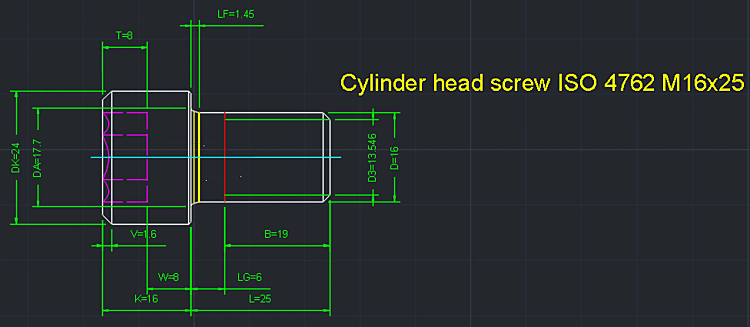

    Figura 1.128. Esempio AutoCAD



[12] Con AutoCAD, ad esempio, Inserisci per impostazione predefinita modello [Insert model] visualizzato. Sia che venga utilizzato in modalità CAD 2D o 3D dipende dal fatto che la derivata 2D sia stata precedentemente creata in PSOL Divenne. La configurazione può essere utilizzata per passare alla visualizzazione dei pulsanti su Inserisci 2D [Insert 2D].

Notare anche l'impostazione sotto PARTdataManager -> Menu Extra [Extras] -> Impostazioni... [Settings...] -> Trasferisci su CAD. [Export to CAD]

[13] Una descrizione dettagliata del PARTdataManager è disponibile in Sezione 2.1, “ Gestore dei dati delle parti ”.

[14] Per informazioni dettagliate sulla vista 2D, consultare la sezione Sezione 2.1.10, “ Creare una derivazione 2D ”.

[15] anche Esporta Esporta su file [Export in file]. Per informazioni dettagliate, vedere Sezione 2.1.9, “ Esportazione in vari formati di file (senza interfaccia 3Dfindit) ”.
