Numero: numero di modelli nella parte cercata

Numero di larghezza [Amount Width] / numero di altezza [Amount Height]: numero di singoli elementi del modello in larghezza e altezza.

Nota Nel caso di disposizioni sfalsate, vengono contati anche gli elementi della riga sfalsata. Figura 1.371. Esempio: larghezza = 10 elementi, altezza = 3 elementi

Distanza X [Distance X] / distanza Y [Distance Y]:

Distanza tra due elementi del motivo in direzione degli assi X e Y

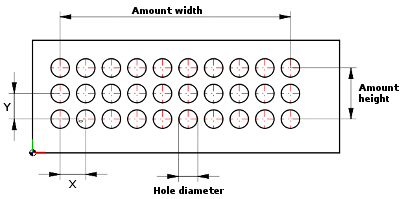

Figura 1.372. a) Numero di larghezze [Amount Width] (qui 10 elementi come esempio), b) Numero di altezze [Amount Height] (qui 3 elementi come esempio), c) Diametro del foro [Hole diameter]

Disposizione [Arrangement]

Diametro [Diameter] / profondità [Depth]

Figura 1.376. Diametro e profondità

Tipo di abbassamento Avvio:

Figura 1.377.  Nessuno [None]

Figura 1.378.  Abbassamento [Countersink]

Figura 1.379.  Svasatura piatta [Counterbore]

Tipo di abbassamento Fine:

Foro passante [Through-hole]	Foro passante [Through-hole]	Foro passante [Through-hole]	Foro cieco [Blind hole]
Figura 1.380.  Nessuno [None]	Figura 1.381.  Abbassamento [Countersink]	Figura 1.382.  Svasatura piatta [Counterbore]	Figura 1.383.
