3.3.1.2.2. Blocco [BomNormalAttributes] - Definizione degli attributi della distinta pezzi
3.3.1.2.2.1. Personalizzazione degli attributi dell'elenco parti

Nel blocco BomNormalAttributes si determina quali attributi di ENTERPRISE 3Dfindit devono essere trasferiti alla distinta pezzi.

È possibile modificare le voci dei campi o inserire variabili o testo nei campi vuoti.

Per impostazione predefinita, AutoCAD visualizza solo gli attributi "Nome", "Descrizione", "Standard" e "Materiale" nell'elenco dei pezzi (tabella dell'elenco dei pezzi).

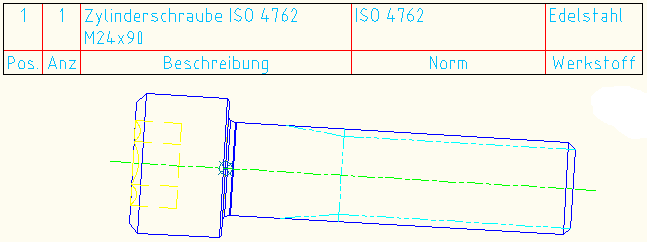

Esempio 1: Attributi standard nella distinta pezzi

Figura 3.63. Esempio 1: Attributi standard nella distinta pezzi

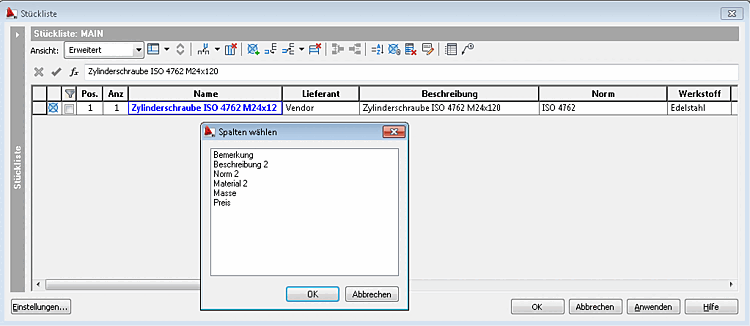

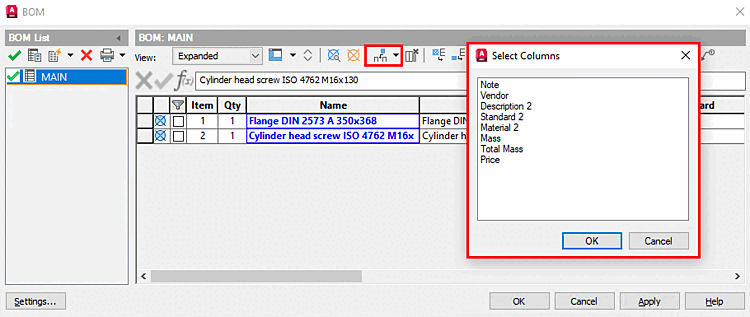

Se si aggiungono colonne nella finestra di dialogo Elenco parti, è possibile vedere quali altri attributi sono stati trasferiti da 3Dfindit nella finestra di dialogo Seleziona colonne(vedere la Fig. Figura 3.64, “Elenco di parti esteso con gli attributi "Nome" e "Fornitore".”). Appena inserite, le colonne diventano visibili con il valore di trasferimento di ENTERPRISE 3Dfindit.

Elenco di parti esteso con gli attributi "Nome" e "Fornitore".

Figura 3.64. Elenco di parti esteso con gli attributi "Nome" e "Fornitore".

Tabella dell'elenco parti con le colonne richieste inserite nel disegno:

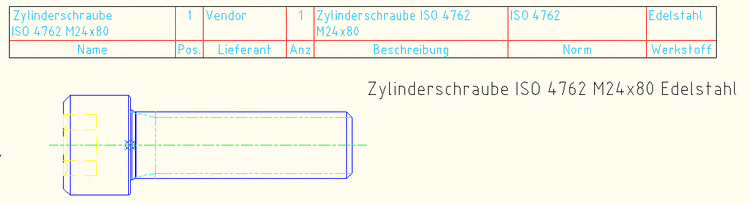

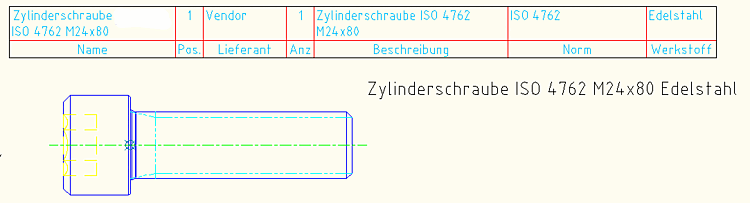

Esempio 2: Tabella elenco parti con attributi aggiuntiviEstendere la tabella dell'elenco partiAutoCAD

Figura 3.65. Esempio 2: Tabella elenco parti con attributi aggiuntivi
