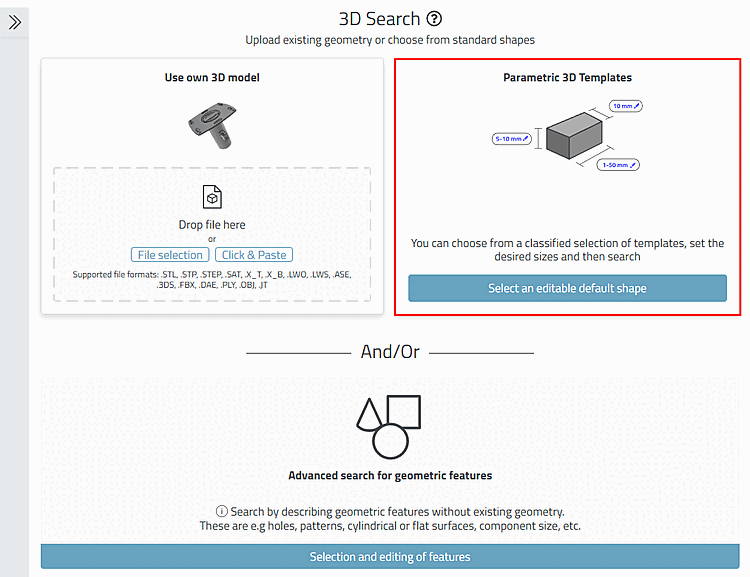

Fare clic sul pulsante Seleziona modulo standard modificabile [Select an editable default shape].

Figura 5.104.

Selezionare un componente proprietario di Classe 2.0 (nell'esempio "Piegatura di un tubo con flangia").

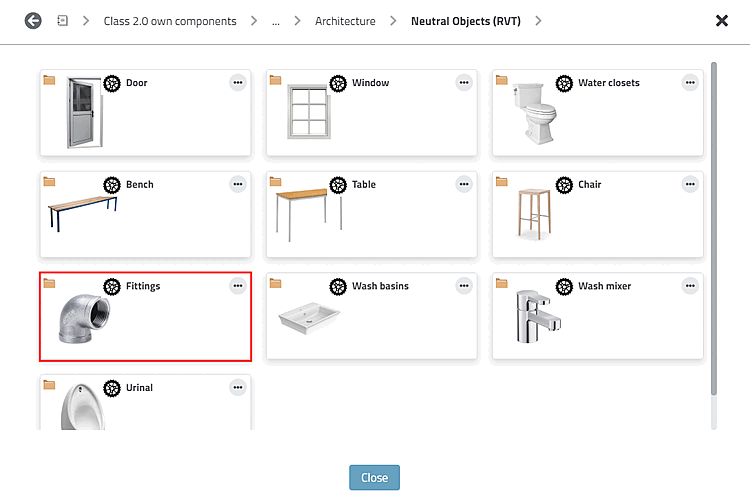

Figura 5.105. Classe 2.0 Parti proprie -> Oggetti neutri

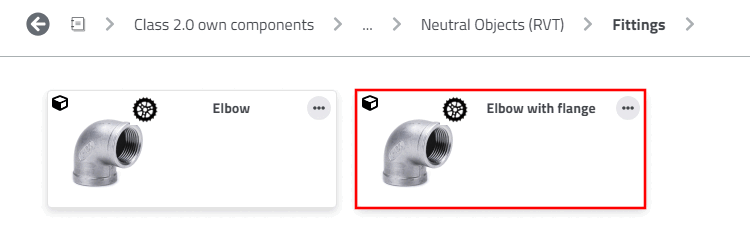

Figura 5.106. Curva per tubi con flangia

Aprire la parte facendo doppio clic su di essa.

-> Si apre la finestra di dialogo delle impostazioni.

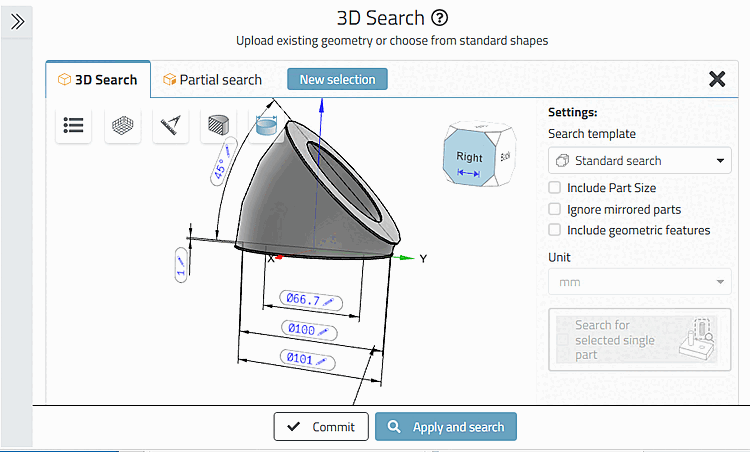

Figura 5.107. Dialogo delle impostazioni

Regolare i valori delle variabili regolabili direttamente nell'anteprima 3D fino a quando il modello per soddisfare le vostre esigenze.

Nota Impostare prima il diametro esterno della curva del tubo e poi i diametri interno e della flangia. (Il diametro interno non può essere maggiore del diametro esterno).

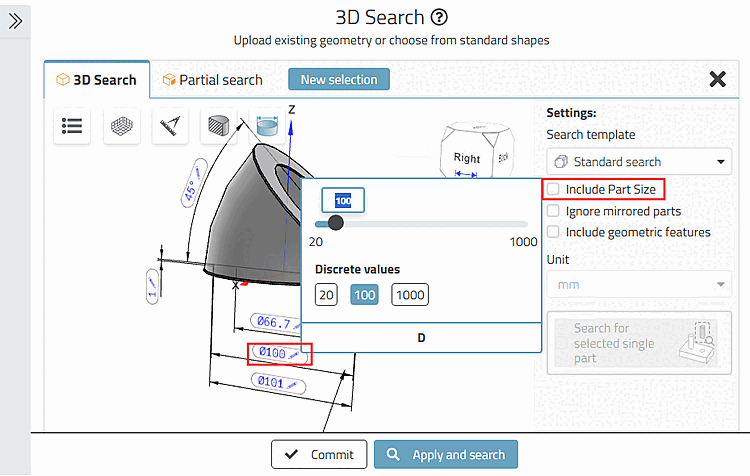

Figura 5.108. Valori impostati

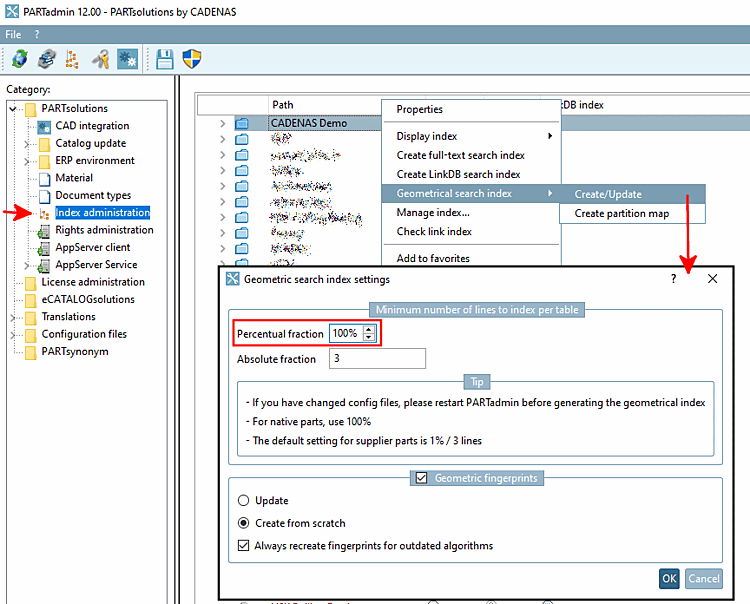

Nota Assicuratevi che l'opzione Includi dimensioni componenti [Include Part Size] sia disattivata, poiché nei cataloghi dei produttori non tutte le righe per tabella sono indicizzate geometricamente per impostazione predefinita, altrimenti potreste ricevere zero riscontri. Se l'opzione è disattivata, è sufficiente determinare e selezionare la riga della tabella appropriata nella tabella dell'hit. Per lo stesso motivo, impostate la somiglianza minima richiesta a 70. Per le parti proprietarie, di solito viene indicizzato il 100% di tutte le righe per tabella. L'indicizzazione al 100% può essere recuperata amministrativamente in qualsiasi momento. Se l'indicizzazione al 100% è disponibile, il modo più rapido per ottenerla è ovviamente quello di attivare l'opzione Includi dimensione pezzo [Include Part Size]. Figura 5.109. PARTADMIN -> Gestione indici [Index administration] -> Indice di ricerca geografica [Geometrical search index] -> Creazione/aggiornamento [Create/Update] -> Quota percentuale [Percental fraction]

Nell'esempio sono stati impostati 118, 120 e 124.

Figura 5.110. Valori statutari

Infine, fare clic su Applica e cerca [Apply and search].

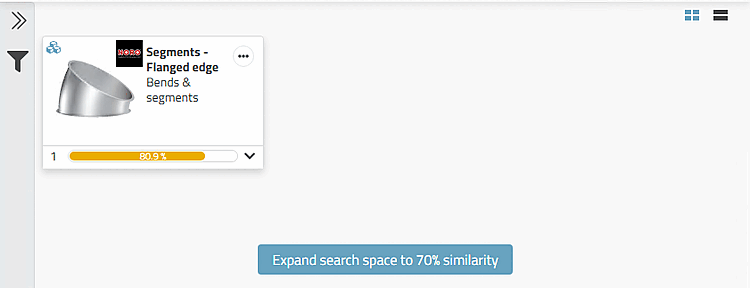

-> Vengono visualizzati i risultati della ricerca (se necessario, espandere l'ambito di ricerca).

Figura 5.111. Risultati della ricerca

Aprire il componente Noro.

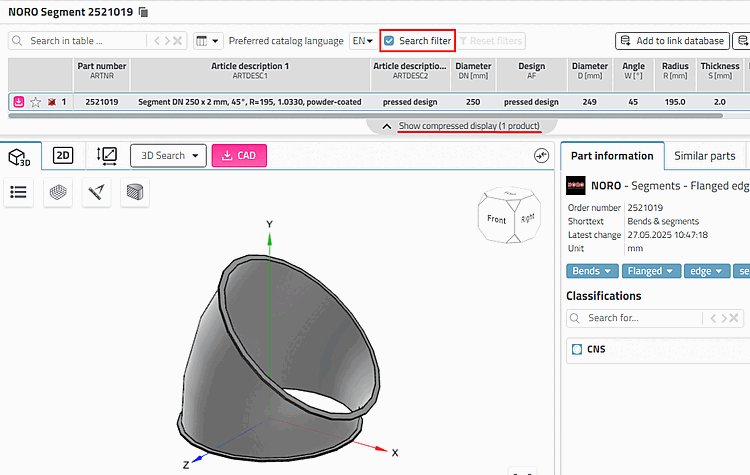

-> Il componente viene visualizzato con una dimensione diversa (poiché la dimensione adatta non è almeno indicizzata).

Figura 5.112. Sezione risultati in visualizzazione parziale

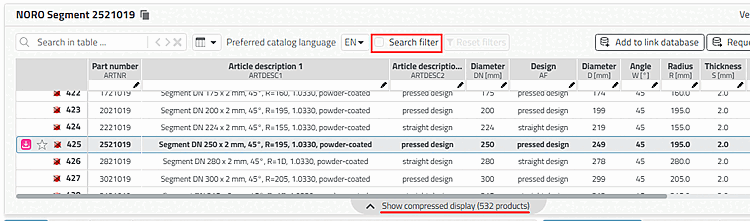

Disattivare l'opzione del filtro di ricerca [Search filter] per visualizzare la tabella completa e verificare se la dimensione appropriata è inclusa.

Figura 5.113. Tabella non filtrata

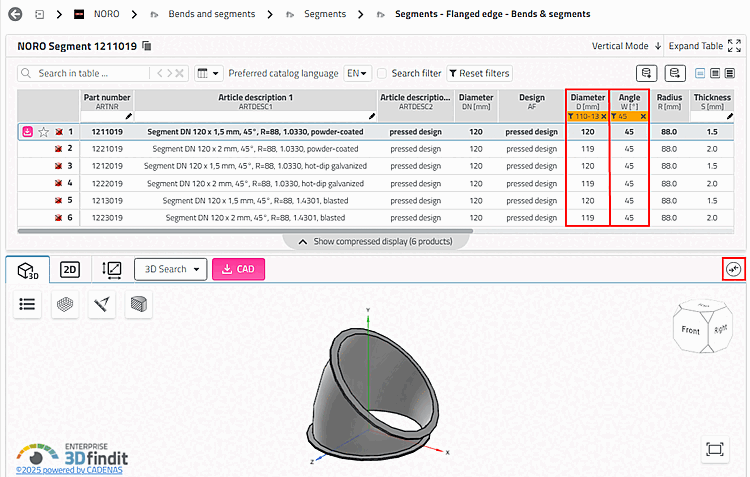

Filtrare la tabella per diametro e angolo. Inserire "Diametro 110-130" e "Angolo 45". (È possibile rimuovere nuovamente tutti i filtri della tabella facendo clic sul pulsante Reimposta filtro [Reset filters] ).

La riga 1 contiene il risultato desiderato.

Figura 5.114. Filtrare la tabella per "Diametro" e "Angolo".

Seleziona la riga 1 e clicca sul Icona parte per confronto . [Add part to compare]

-> Il pezzo viene caricato nel confronto dei pezzi.

-> Questo è indicato dal numero nel pulsante di confronto [Compare] o dal numero che aumenta di un contatore.

Fare clic sul pulsante Confronta [Compare].

-> Si apre la finestra di confronto delle parti [Part compare].

-> Attivare l'opzione Usa la parte di ricerca corrente dall' [Use current search part from 3D Shape Search] opzione di ricerca di forme 3D [Use current search part from 3D Shape Search].

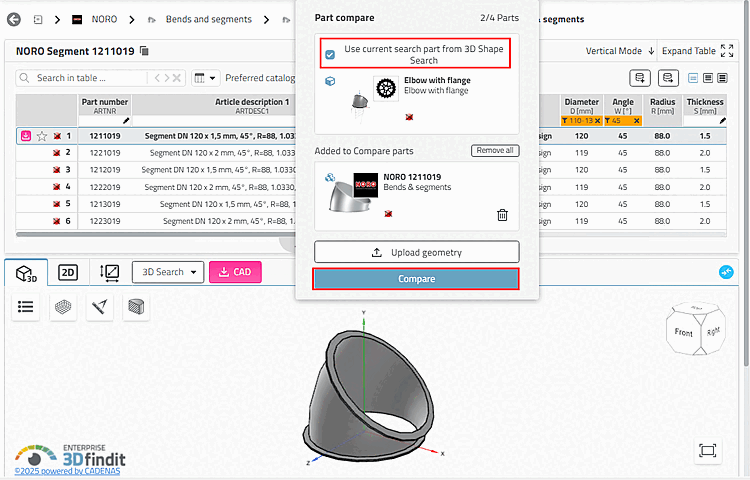

Figura 5.115. Confronto tra parti aperte

Fare clic sul pulsante Confronta [Compare].

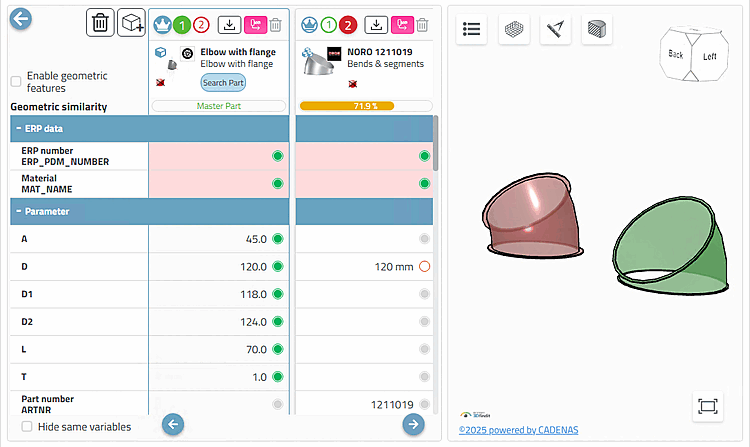

-> La parte di ricerca e la parte dei risultati vengono aperte a confronto.

Figura 5.116. Confronto tra le parti

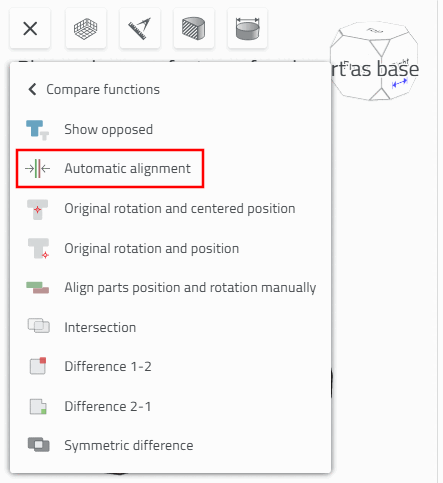

Fare clic sul pulsante Allineamento automatico [Automatic alignment] in Funzioni aggiuntive [Additional features] > Funzioni di confronto [Compare functions].

Figura 5.117. Allineamento automatico dei componenti

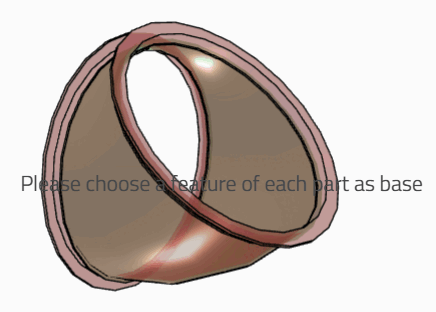

Figura 5.118. Componenti allineati in modo ottimale tra loro

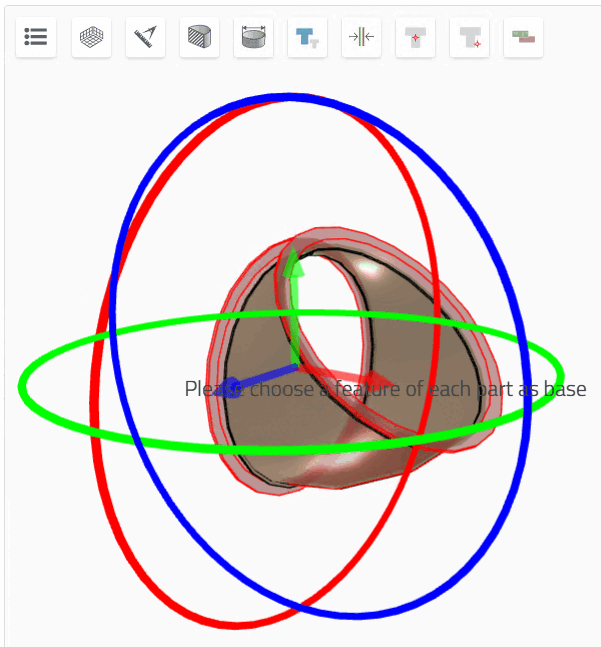

Se necessario, selezionare il pezzo in uno degli stati sovrapposti. Muovere e/o ruotare il pezzo utilizzando gli assi e i cerchi di rotazione.

Figura 5.119. Allineamento manuale dei componenti

È possibile confrontare le parti risultanti tra loro nello stesso modo.
