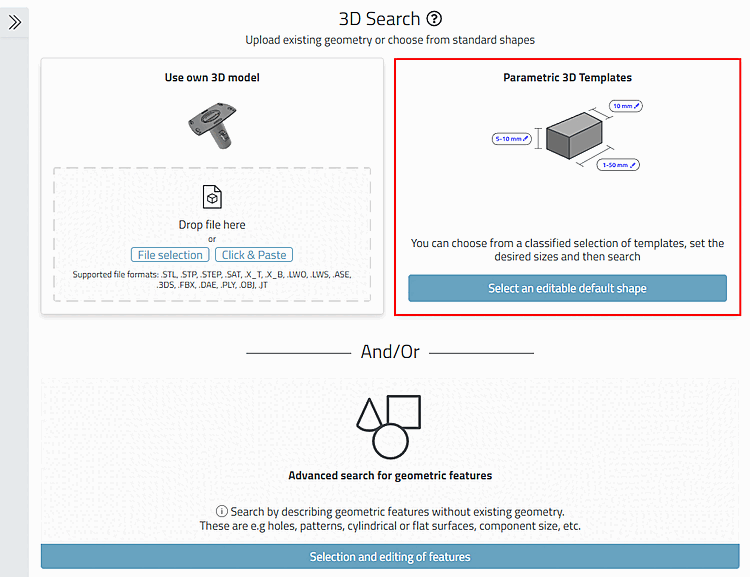

Klicken Sie auf den Button Editierbare Standardform auswählen [Select an editable default shape].

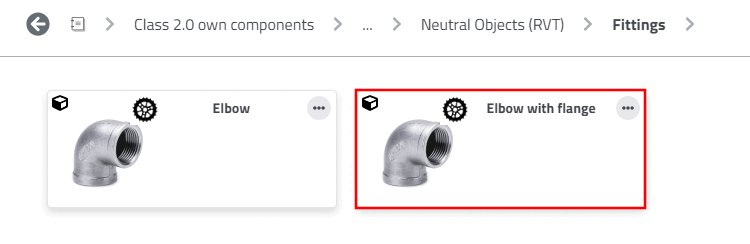

Browsen Sie zu einem passenden Class 2.0 Eigenteil (hier im Beispiel "Rohrbogen mit Flansch").

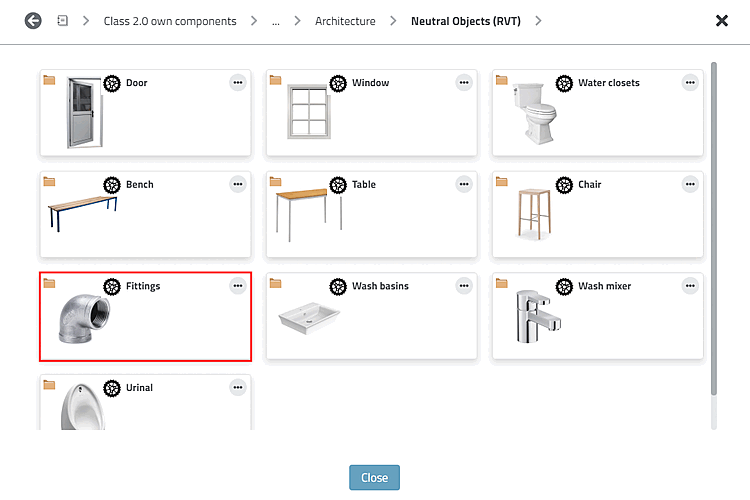

Class 2.0 Eigenteile -> Neutrale Objekte

Rohrbogen mit Flansch

Öffnen Sie das Teil per Doppelklick.

-> Der Einstellungsdialog wird geöffnet.

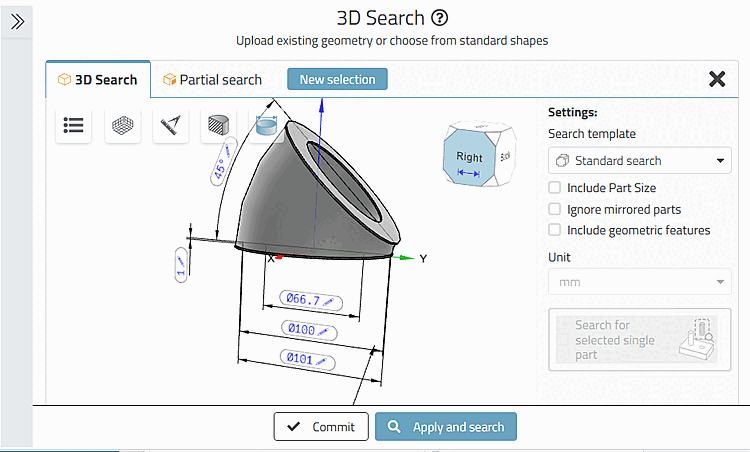

Einstellungsdialog

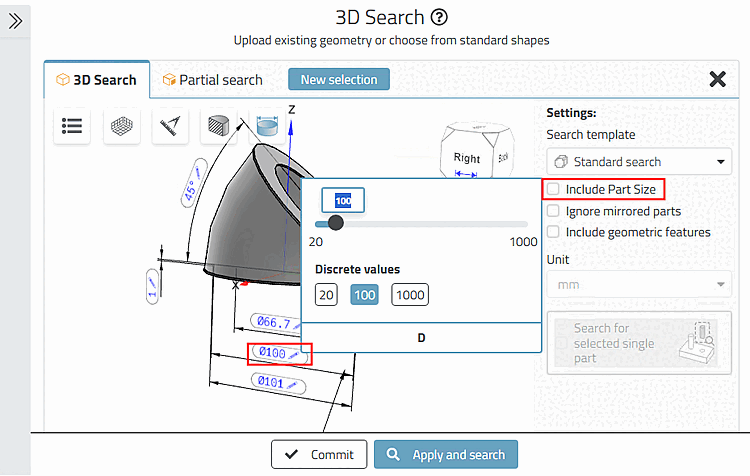

Passen Sie die einstellbaren Variablenwerte direkt in der 3D Vorschau an, bis das sichtbare Modell Ihren Anforderungen entspricht.

Hinweis Setzen Sie zuerst den äußeren Durchmesser des Rohrbogens und dann den inneren und den Flanschdurchmesser. (Der innere Durchmesser kann nicht größer sein als der äußere.)

Werte setzen

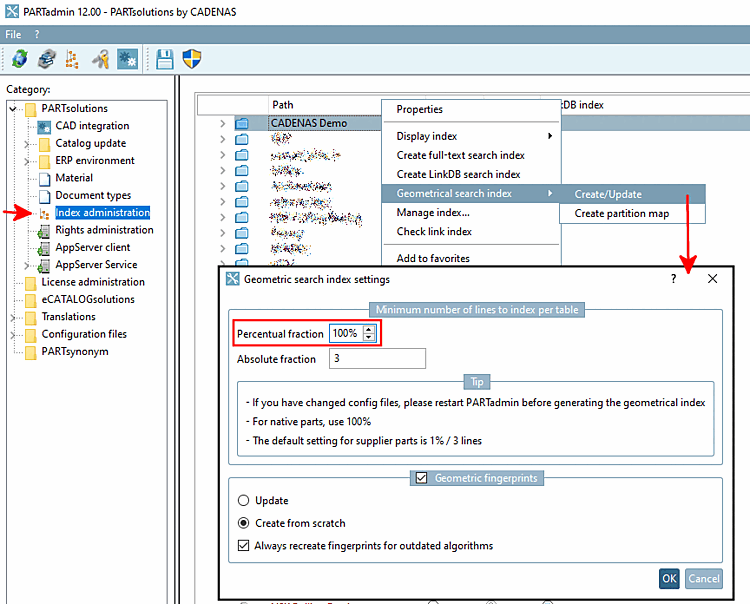

Hinweis Achten Sie darauf, dass die Option Bauteilgröße einbeziehen [Include Part Size] deaktiviert ist, da in Herstellerkatalogen standardmäßig nicht alle Zeilen pro Tabelle geometrisch indexiert sind. Sie erhalten sonst eventuell Null Treffer. Wenn Sie die Option deaktiviert haben, müssen Sie lediglich im Nachhinein in der Tabelle des Treffers die passende Tabellenzeile ermitteln und selektieren. Setzen Sie aus demselben Grund die geforderte Mindestähnlichkeit auf 70. Bei Eigenteilen sind in der Regel 100% aller Zeilen pro Tabelle indexiert. Eine 100%ige Indexierung kann administrativ jederzeit nachgeholt werden. Wenn eine 100%ige Indexierung gegeben ist, ist es natürlich der schnellste Weg zum Ziel, die Option Bauteilgröße einbeziehen [Include Part Size] zu aktivieren. PARTadmin -> Indexverwaltung [Index administration] -> Geosuchindex [Geometrical search index] -> Erstellen/Aktualisieren [Create/Update] -> Prozentualer Anteil [Percental fraction]

Hier im Beispiel setzen wir 118, 120 und 124.

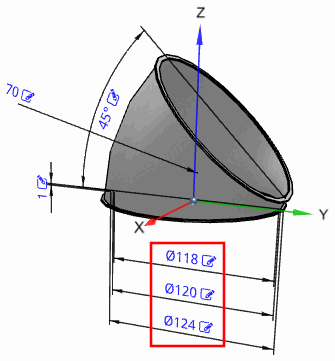

Gesetzte Werte

Klicken Sie abschließend Übernehmen und suchen [Apply and search].

-> Die Suchergebnisse werden angezeigt. (Erweitern Sie evtl. den Suchraum.)

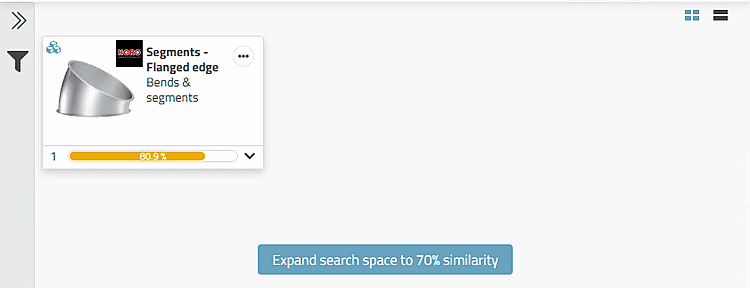

Suchergebnisse

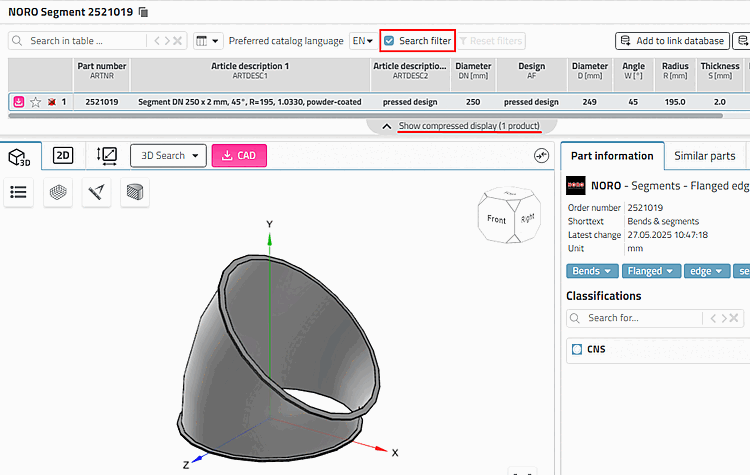

Öffnen Sie das Noro-Bauteil.

-> Das Bauteil wird mit abweichender Größe angezeigt (da eine passende Größe zumindest nicht indexiert ist).

Ergebnisteil in Teileansicht

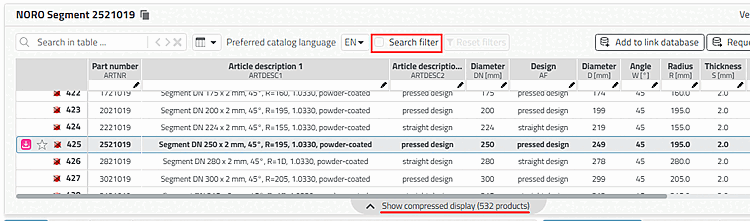

Deaktivieren Sie die Option Suchfilter [Search filter], um die komplette Tabelle anzuzeigen und zu prüfen, ob die passende Größe mit enthalten ist.

Tabelle ungefiltert

Filtern Sie die Tabelle nach Durchmesser und Winkel. Tragen Sie "Durchmesser 110-130" und "Winkel 45" ein. (Mit Klick auf den Button Filter zurücksetzten [Reset filters] können Sie alle Tabellenfilter wieder entfernen.)

Zeile 1 enthält das gewünschte Ergebnis.

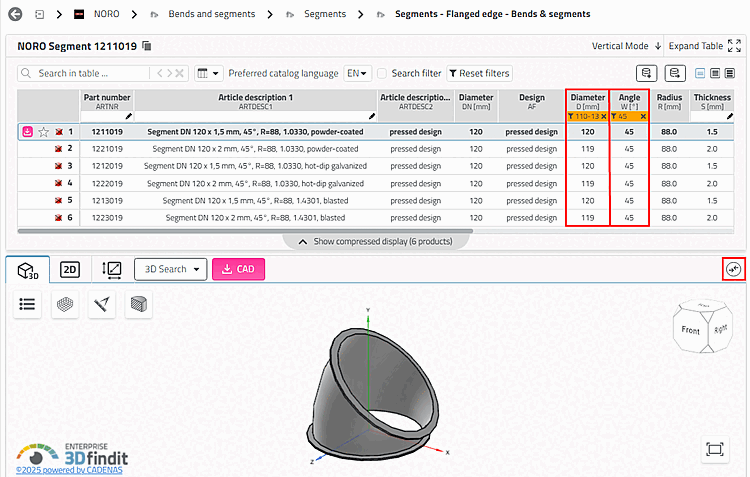

Tabelle filtern nach "Durchmesser" und "Winkel"

Selektieren Sie Zeile 1 und klicken Sie auf das Icon Teil zum Vergleich hinzufügen [Add part to compare].

-> Das Teil wird in den Teilevergleich geladen.

-> Dies wird sichtbar anhand der Nummer im Button Vergleich [Compare] bzw. die Nummer erhöht sich um einen Zähler.

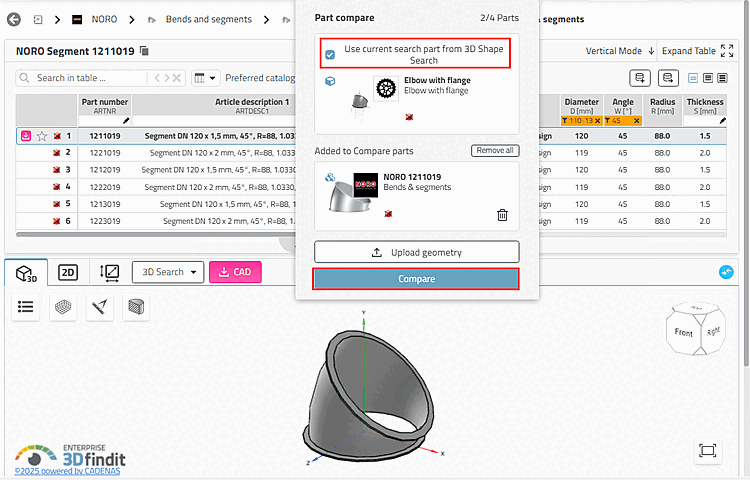

Klicken Sie auf den Button Vergleich [Compare].

-> Der Dialog Teilevergleich [Part compare] wird geöffnet.

-> Aktivieren Sie die Option Aktuelles Suchteil aus der 3D Form Suche verwenden [Use current search part from 3D Shape Search].

Teilevergleich öffnen

Klicken Sie auf den Button Vergleichen [Compare].

-> Suchteil und Ergebnisteil werden im Vergleich geöffnet.

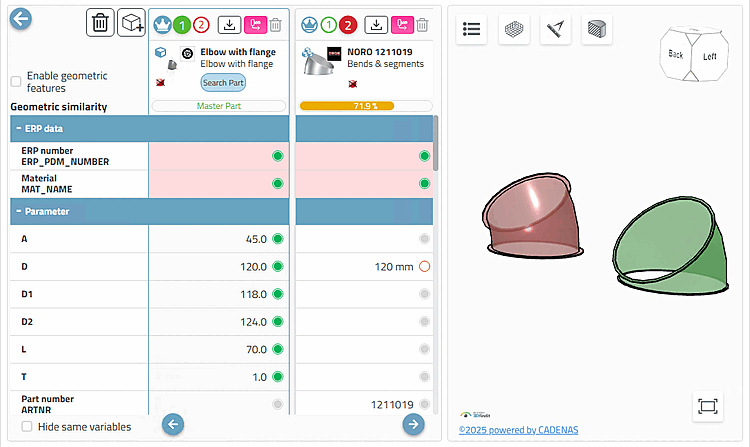

Teilevergleich

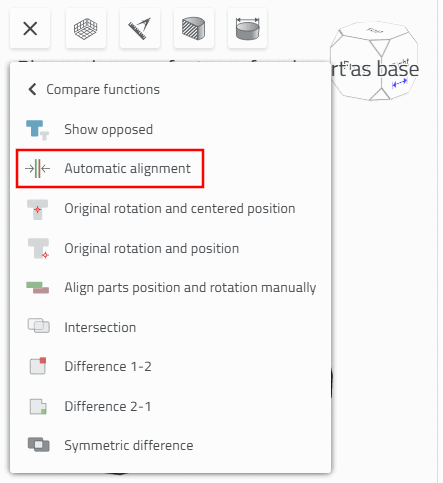

Klicken Sie unter Zusätzliche Funktionen [Additional features] > Vergleichsfunktionen [Compare functions] auf den Button Automatisches Ausrichten [Automatic alignment].

Automatisches Ausrichten [Automatic alignment]

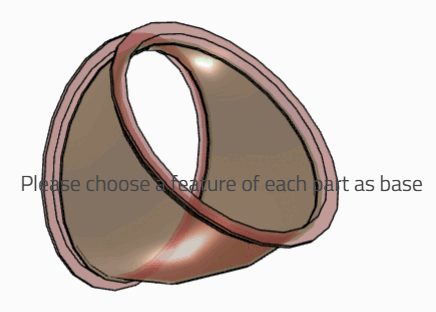

Bauteille bestmöglich aufeinander ausgerichtet

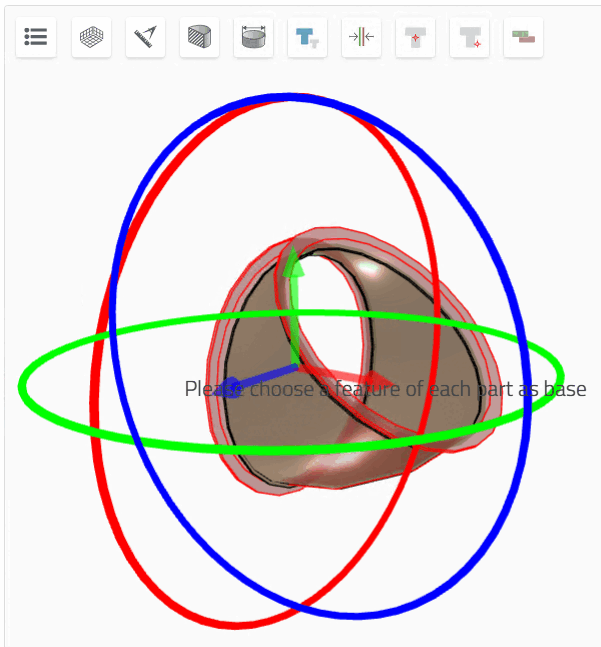

Selektieren Sie bei Bedarf das Teil in einem der überlagerten Zustände. Verschieben und/oder schwenken Sie das Teil über Achsen und Rotationskreise.

Bauteile manuell ausrichten

Auf dieselbe Weise können Sie beliebige Ergebnisteile miteinander vergleichen.
