Nota
	I colori di stato per l'indice del catalogo [Status colors for catalog index] dipendono dal ruolo e devono quindi essere impostati separatamente per ogni ruolo.

L'indice del catalogo è visualizzato in verde/semitrasparente come standard.

Figura 7.50.

Il colore verde viene visualizzato se un progetto contiene almeno una riga che corrisponde alla condizione in PARTadmin -> Ruoli [Roles] della categoria -> Pagina della scheda Generale [General] -> Visualizza condizione per la selezione dei pezzi [Display condition for parts selection] (=Key CONDITIONTREE), oppure se una directory contiene almeno un progetto che contiene parti che corrispondono alla condizione, altrimenti viene visualizzato semitrasparente.

Tuttavia, le directory e i progetti nell'indice del catalogo possono trasmettere molte più informazioni utilizzando più colori: "Contiene pezzi preferiti", "Contiene pezzi standard", "Già utilizzato in tutte le sedi", "Già utilizzato in due sedi", "Non utilizzato in nessuna sede, ma con numero ERP", ecc.

Le regole sono definite sotto i colori di stato per l'indice del catalogo [Status colors for catalog index] per ottenere la marcatura corrispondente.

	Nota
	Qualsiasi regola che possa essere derivata dalle informazioni della tabella (informazioni sul progetto) è possibile!

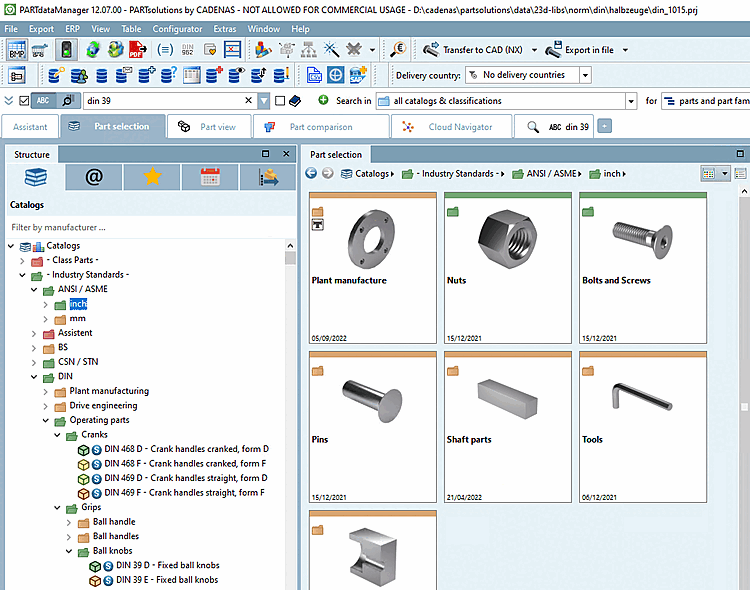

Figura 7.51. Risultato dei colori di stato per l'indice del catalogo [Status colors for catalog index] in PARTdataManager

Configurazione

Impostazione tramite file di configurazione $CADENAS_SETUP/plinkgroups.cfg:

Blocco [<nome ruolo>], chiave COLORCONDITIONTREE<NUMERO>, il primo valore contiene la condizione, il secondo valore contiene il colore RGB, il terzo valore (opzionale) contiene una descrizione che viene visualizzata nella finestra di dialogo della legenda [Legend].

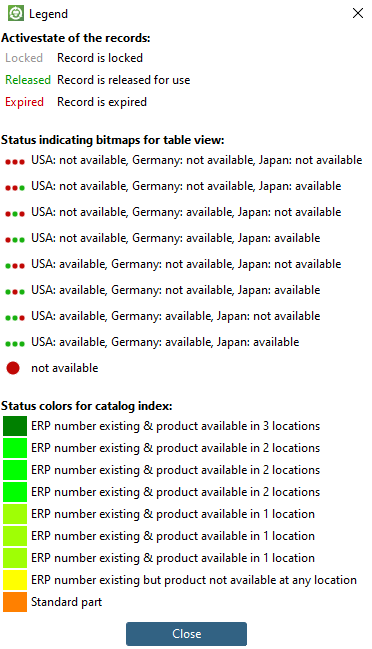

È preferibile inserire un termine segnaposto come descrizione [Description]. Questo termine viene automaticamente inserito nella tabella delle traduzioni nella pagina della scheda Traduzioni [Translations]. È possibile memorizzare le traduzioni in tutte le lingue desiderate. Se si fa clic sull'icona della legenda [Legend] in PARTdataManager, viene visualizzato il testo della descrizione o della traduzione.

Figura 7.52.

Figura 7.53.

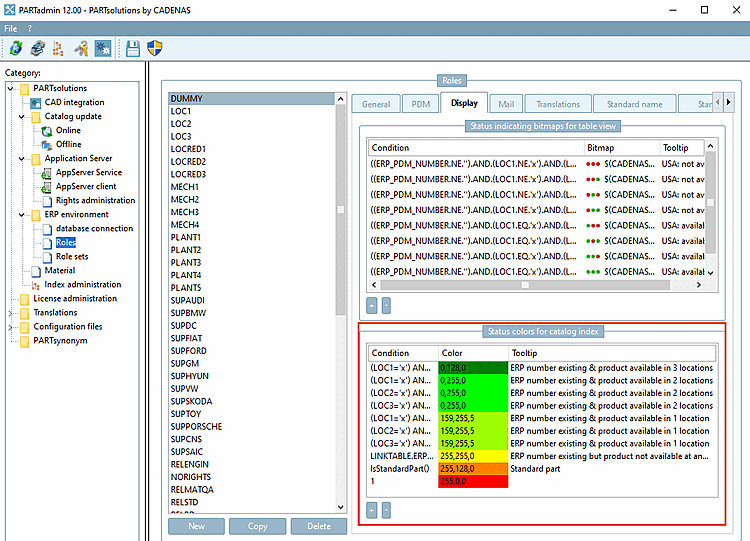

Impostazione tramite interfaccia utente in PARTadmin -> Ruoli [Roles] di categoria -> scheda Visualizzazione [Display] -> Colori di stato per l'indice del catalogo [Status colors for catalog index]

Figura 7.54.

	Nota
	Per utilizzare i colori di stato nell'indice del catalogo, utilizzare la sintassi SQL.

Nota

I colori hanno una priorità. I colori impostati per primi (in alto) hanno una priorità maggiore. Ciò significa che se più condizioni in una directory sono soddisfatte contemporaneamente, "vince" il colore che si trova più in alto nell'elenco delle condizioni. È possibile modificare la posizione di una riga come segue: selezionare la riga desiderata e spostarla tenendo premuto il pulsante del mouse. Rimuovere le righe dopo la selezione utilizzando il tasto Del.

Nota

Se è stata impostata una condizione in Visualizzazione [Display] -> Colori di stato per la [Status colors for catalog index] pagina dell' indice del catalogo [Status colors for catalog index], questa prevale sulla condizione impostata in Generale [General] -> Condizione di visualizzazione per la [Display condition for parts selection] pagina di selezione dei pezzi [Display condition for parts selection]. Filtraggio dell'albero delle directory utilizzando le righe preferite on/off [Preferred rows on/off] ma obbedisce comunque al Scheda [General] Generale -> condizione di visualizzazione per Condizione del gruppo di selezione della parte [Display condition for parts selection]. Nel caso più semplice, sotto la condizione di visualizzazione per la selezione dei pezzi [Display condition for parts selection] si imposta quanto segue: (LINKTABLE.ERP_PDM_NUMBER<>'') In diesem Fall werden die Projekte und Verzeichnisse im Transparent/Grün-Modus angezeigt. (Siehe Beispiel 2.) Se non è stata impostata alcuna impostazione, il comportamento è come se fosse stata impostata.

Esempio 1:

[LOC1]
COLORCONDITIONTREE0="(LOC1='x') AND (LOC2='x') AND (LOC3='x')",
 "0","128","0",""
COLORCONDITIONTREE1="(LOC1='x') AND (LOC2='x') AND (LOC3<>'x' OR LOC3 IS NULL)",
 "0","255","0",""
COLORCONDITIONTREE2="(LOC2='x') AND (LOC3='x') AND (LOC1<>'x' OR LOC1 IS NULL)",
 "0","255","0",""
COLORCONDITIONTREE3="(LOC3='x') AND (LOC1='x') AND (LOC2<>'x' OR LOC2 IS NULL)",
 "0","255","0",""
COLORCONDITIONTREE4="(LOC1='x') AND (LOC2<>'x' OR LOC2 IS NULL) AND (LOC3<>'x'
 OR LOC3 IS NULL)","159","255","5",""
COLORCONDITIONTREE5="(LOC2='x') AND (LOC1<>'x' OR LOC1 IS NULL) AND (LOC3<>'x'
 OR LOC3 IS NULL)","159","255","5",""
COLORCONDITIONTREE6="(LOC3='x') AND (LOC1<>'x' OR LOC1 IS NULL) AND (LOC2<>'x'
 OR LOC2 IS NULL)","159","255","5",""
COLORCONDITIONTREE7="LINKTABLE.ERP_PDM_NUMBER<>''","255","255","0",""
COLORCONDITIONTREE8="IsStandardPart()","255","128","0",""
COLORCONDITIONTREE9="1","255","0","0",""

Significato:

Esempio 2 - Directory/progetti verdi e semitrasparenti:

Senon sono state effettuate impostazioni in Colori di stato per l'indice del catalogo [Status colors for catalog index], vengono visualizzate le directory verdi e semitrasparenti (vedere sopra ). Il verde viene visualizzato se un progetto contiene almeno una riga che soddisfa la condizione in Condizione di visualizzazione per la selezione dei pezzi [Display condition for parts selection] o se una directory contiene almeno un progetto che contiene pezzi che soddisfano la condizione, altrimenti viene visualizzato semitrasparente.

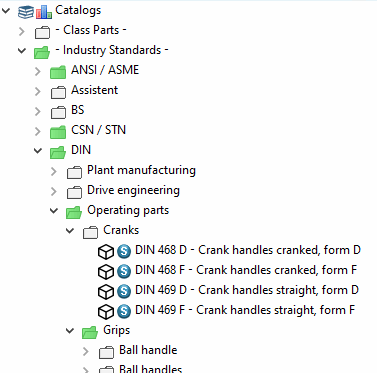

Figura 7.55. Directory e progetti in visualizzazione verde/semitrasparente

Esempio 3 - Directory/progetti verdi e rossi:

Se si desidera visualizzare il verde/rosso invece del verde/semitrasparente, effettuare la seguente impostazione nella scheda Visualizza [Display] -> Colori di stato per l' [Status colors for catalog index] area di dialogo dell'indice del catalogo [Status colors for catalog index].

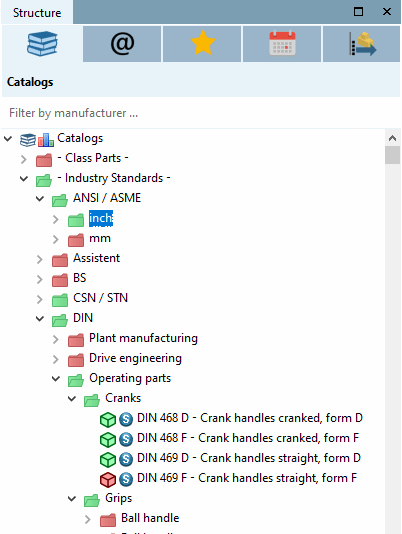

Figura 7.56. Elenchi e progetti in combinazione di colori verde/rosso

LINKTABLE.ERP_PDM_NUMBER<>'' | Farbe Grün
1                            | Farbe Rot

Bedeutung: Ist eine ERP_PDM_NUMBER vorhanden, dann wird Grün angezeigt. In allen übrigen Fällen wird Rot angezeigt.

Esempio 3 - Parte standard in combinazione con un'altra condizione:

MAT_NAME= IsStandardPart() AND 'STEEL'

	Suggerimento
	Se volete seguire gli esempi, date un'occhiata alle impostazioni dell'istanza del database PLDBDEMO nei vari ruoli.
