Nello Sketcher è ora possibile invertire l'allineamento per le varianti Arco su punto centrale, 2 punti limite e raggio [Arc (center, 2 limit points, radius)], Arco su secante e raggio [Arc (secant and radius)], Arco su punto centrale, punto sulla circonferenza e 2 punti limite [Arc (center, 2 limit points, circumference point)] e Arco su punto centrale, angolo iniziale, angolo finale e raggio [Arc (center, start angle, end angle, radius)].

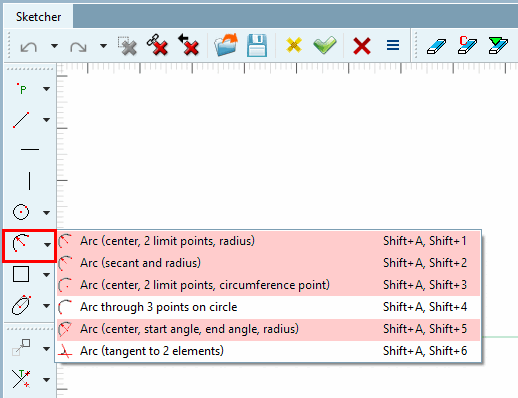

Figura 1.174. Funzione Arco in Sketcher

Selezionare una delle funzioni possibili e disegnare un arco in qualsiasi schizzo.

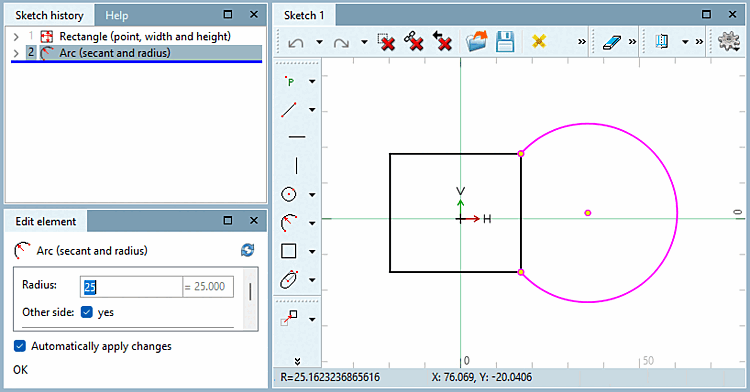

Figura 1.175. Schizzo con un foglio

Nella finestra Modifica elemento [Edit element] si trova ora il pulsante Inverti direzione [Reverse direction], che può essere utilizzato per modificare l'allineamento ogni volta che si desidera.

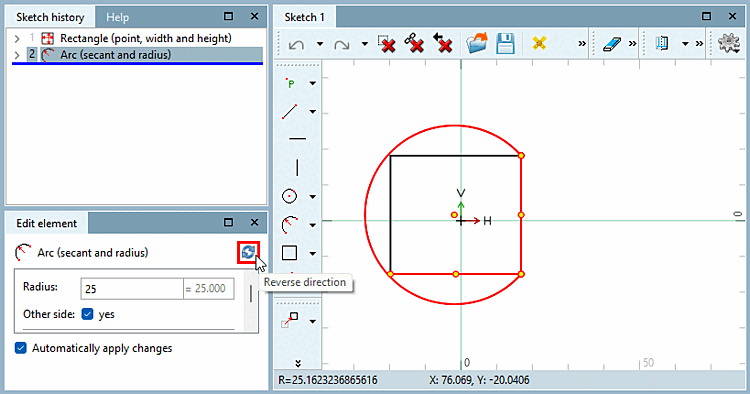

Figura 1.176. Arco rovesciato in uno schizzo

Per ulteriori informazioni sugli archi, consultare il capitolo Sezione 7.9.3.8, “ Forme -> Archi ” in eCATALOG 3Dfindit
