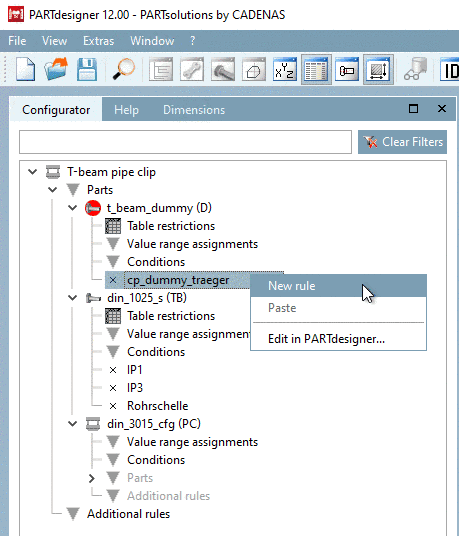

Richiamare il comando di menu contestuale Nuova regola [New rule] sul punto di attacco della parte iniziale fittizia (cp_dummy_traeger).

Figura 7.1068.

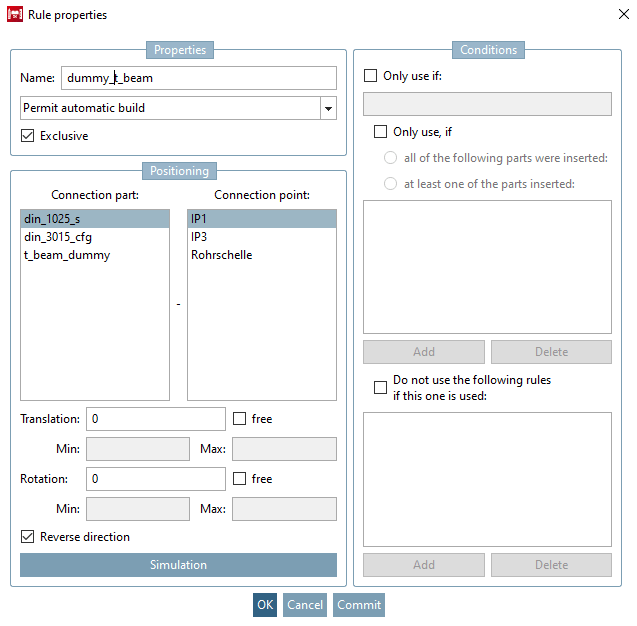

-> Si apre la finestra di dialogo Proprietà della regola [Rule properties].

Selezionare la trave come collegamento ( din_1025_s ) e come Punto di attacco IP1.

Attivare Direzione inversa [Reverse direction] ed Esclusiva [Exclusive], selezionare Consenti montaggio automatico [Permit automatic build] nel campo elenco.

Figura 7.1069.

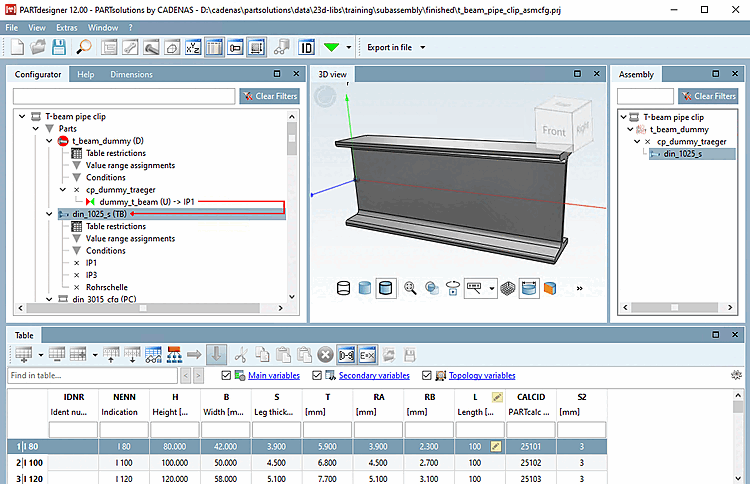

Inserire il supporto nella finestra di aggancio Struttura [Assembly].

Figura 7.1070.

Al momento, appare ancora un messaggio di errore perché non è stato definito quale caratteristica del vettore deve essere selezionata per quale riga della tabella nella parte iniziale fittizia. Manca l'assegnazione tra le due tabelle.

Figura 7.1071.  Non è stata selezionata alcuna riga di tabella valida [No valid table line selected] - MIDENT

Il problema si risolve inserendo una condizione corrispondente. Vedere la sezione successiva.
