È necessario creare una condizione che consenta di selezionare automaticamente la linea corretta nel vettore quando la linea viene selezionata nella sezione di partenza fittizia.

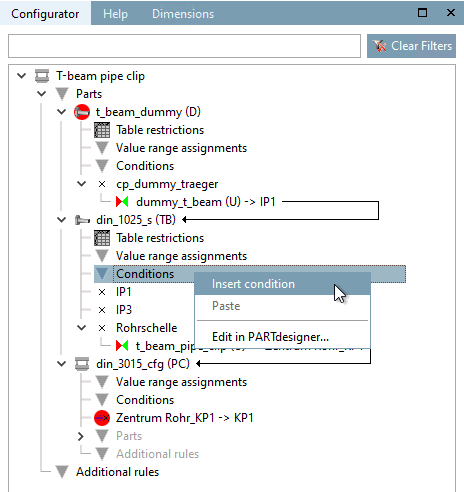

Per il componente "Trave a T doppia (T)", richiamare il comando di menu contestuale Inserisci condizione [Insert condition] in Condizioni [Conditions].

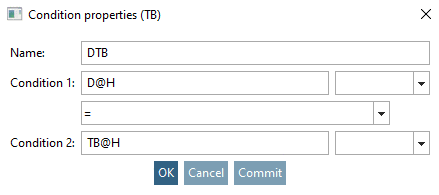

-> Viene visualizzata la finestra di dialogo delle proprietà della condizione [Condition properties].
Inserire la seguente condizione:
D@H = T@H
Ciò significa che la variabile "H" nella parte iniziale fittizia deve essere uguale alla variabile "H" nella trave a doppia T.

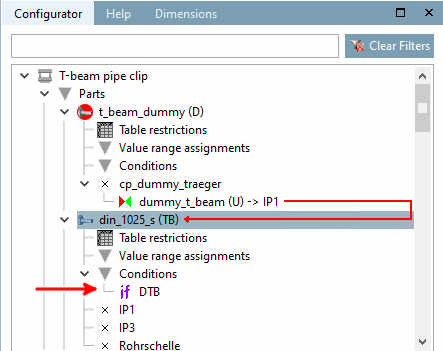

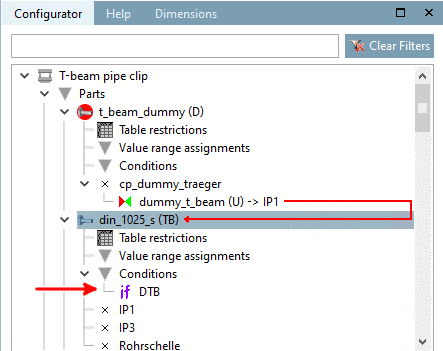

-> La condizione viene visualizzata nell'albero con il nome e il simbolo if assegnato nel dialogo.
Impostare nuovamente la configurazione. Il messaggio di errore non viene più visualizzato.
I valori variabili del vettore vengono ora adattati automaticamente ogni volta che si cambia una riga nella tabella della parte iniziale fittizia.
