La pagina della scheda Cuscinetti volventi [Roller bearing] appare solo per i tipi di progetto Cuscinetti volventi [Roller bearing] 2D e Cuscinetti volventi [Roller bearing] 2D/3D.

I singoli componenti di un cuscinetto, ovvero i file *.3db degli anelli [Bearing flange] e dei rulli/cuscinetti a sfera [Rollers/balls], sono riassunti in un file di progetto di cuscinetto volvente.

I cuscinetti, i rulli o le sfere devono essere allineati in modo simmetrico rispetto all'asse x quando vengono creati in PARTdesigner (vedere l'illustrazione). È sufficiente progettare una sfera o un rullo, poiché è sufficiente inserire il numero totale richiesto nel campo Sfere/rulli per fila [Spheres/Rollers per row] e il cuscinetto verrà completato di conseguenza.

Figura 5.606.

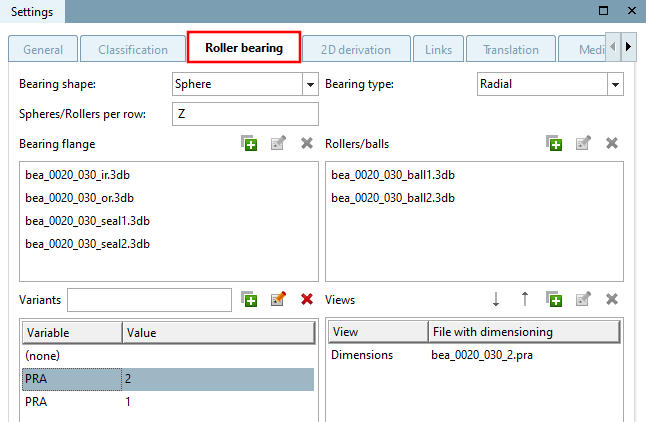

Nei due campi Tipo di archiviazione [Bearing shape] e Tipo di archiviazione [Bearing type] è possibile effettuare le impostazioni appropriate per una rapida panoramica.

Se si desidera aggiungere viste di quotatura [Dimensioning views] al progetto, inserirle in fondo alla pagina della scheda. Nell'area di dialogo Varianti [Variants] è inoltre possibile assegnare opzionalmente diverse viste di quotatura [Dimensioning views] sotto controllo variabile.

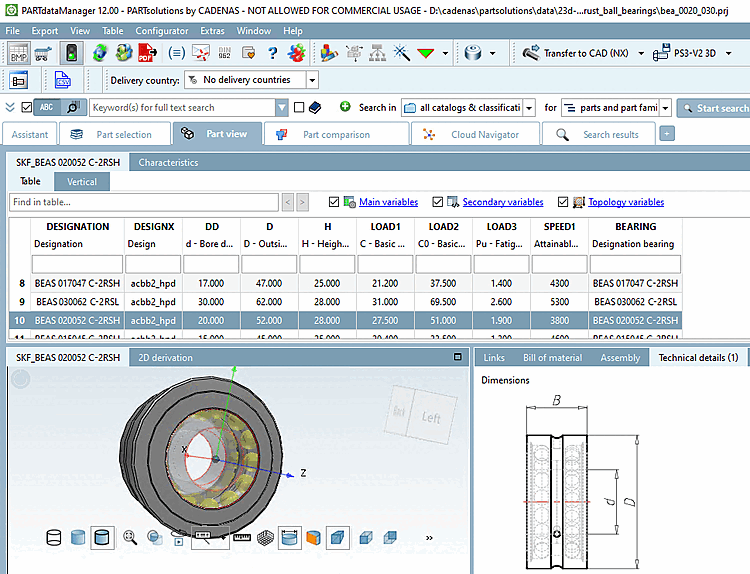

Figura 5.607. PARTdataManager -> Vista parti [Part view] -> Vista 3D [3D view] / Dati tecnici [Technical details]
