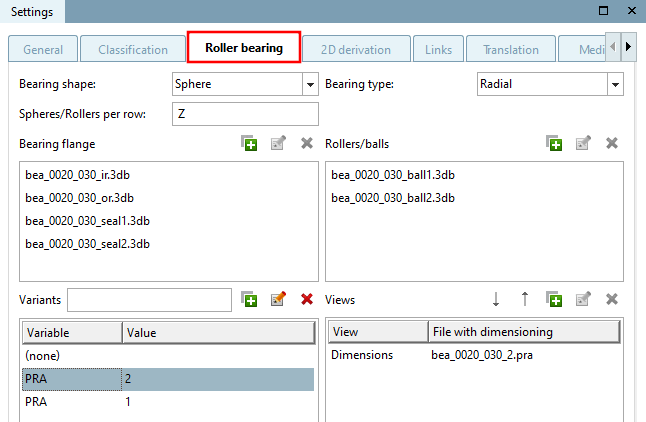

Die Registerseite Wälzlager erscheint nur bei den Projekttypen 2D-Wälzlager und 2D/3D-Wälzlager.
Die Einzelkomponenten eines Lagers, also die *.3db-Dateien der Lagerringe und Rollen/Kugeln, werden in einer Wälzlager-Projektdatei zusammengefasst.

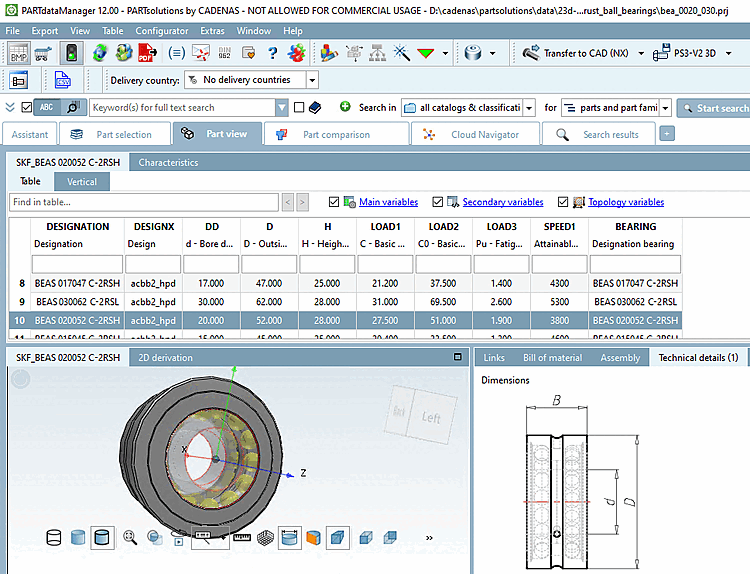

Lager, Rollen bzw. Kugeln müssen sich beim Anlegen im PARTdesigner rotations-symetrisch an der x-Achse ausrichten (s. Abb.). Dabei genügt es, eine Kugel oder Rolle zu konstruieren, denn im Feld Kugeln/Rollen pro Reihe brauchen Sie dann lediglich die gewünschte Gesamtzahl angeben und das Lager wird entsprechend vervollständigt.
In den beiden Feldern Lagerform und Lagertyp können Sie des schnellen Überblicks wegen entsprechende Einstellungen vornehmen.
Wenn Sie dem Projekt Bemaßungsansichten hinzufügen wollen, tragen Sie diese im unteren Bereich der Registerseite ein. Im Dialogbereich Varianten können Sie optional auch variablengesteuert unterschiedliche Bemaßungsansichten zuweisen.
