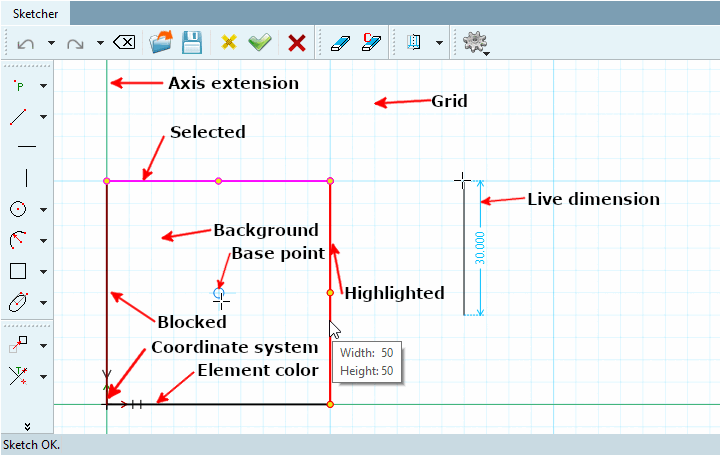

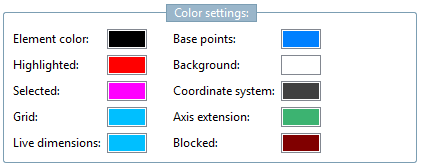

Colore dell'elemento [Element color]: gli elementi disegnati nello Sketcher.

Evidenziato [Highlighted]: finché si sposta il mouse su un elemento senza fare clic, l'elemento corrispondente viene evidenziato.

Selezionato [Selected]: Un elemento viene selezionato con un clic del mouse o disegnando un rettangolo.

Griglia [Grid]: vedere anche Sezione 7.20.4.2.3, “ Griglia ”.

Dimensionamento ausiliario [Live dimensions]: vedere sotto.

Punti di appoggio [Base points] (punti di aiuto alla costruzione): Cerchio blu che indica che in questo punto è possibile scegliere un punto di riferimento. Ad esempio, all'intersezione di due cerchi. Non appena ci si avvicina al punto con il mouse, questo viene cerchiato.

Figura 7.1463. Se un comando è attivato, vengono visualizzati anche i punti di aiuto alla costruzione se il puntatore del mouse viene spostato sul punto.

Contesto [Background]:

Sistema di coordinate [Coordinate system]: vedere sotto.

Estensione dell'asse [Axis extension]: vedere sotto.

Bloccati [Blocked]: elementi che non possono essere eliminati perché utilizzati da altre funzioni.

Esempio:

Se, ad esempio, è stato creato un altro schizzo ed estruso su una superficie utilizzando Crea nuovo schizzo su superficie selezionata [Generate sketch on selected face], il bordo corrispondente viene bloccato nello schizzo di base in modo da non poter essere eliminato. Quando si tenta di eliminarlo, viene visualizzato un messaggio di errore.

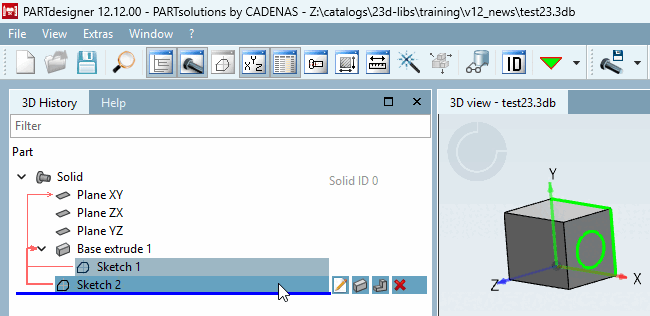

Figura 7.1464. Schizzo sulla superficie

Lo stesso accade quando si imposta un attributo di area utilizzando gli attributi di area.... [Face attributes...]

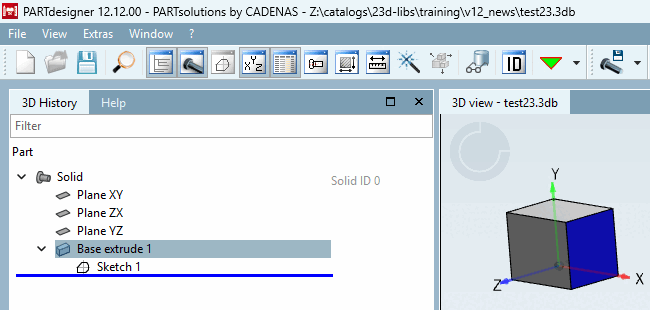

Figura 7.1465. Attributo area su area

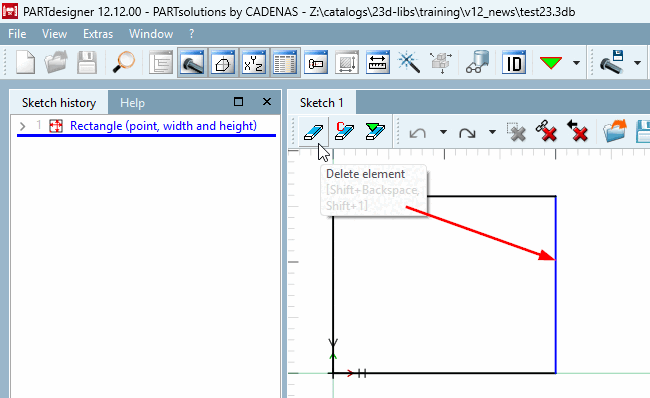

Figura 7.1466. Elemento di linea bloccato
