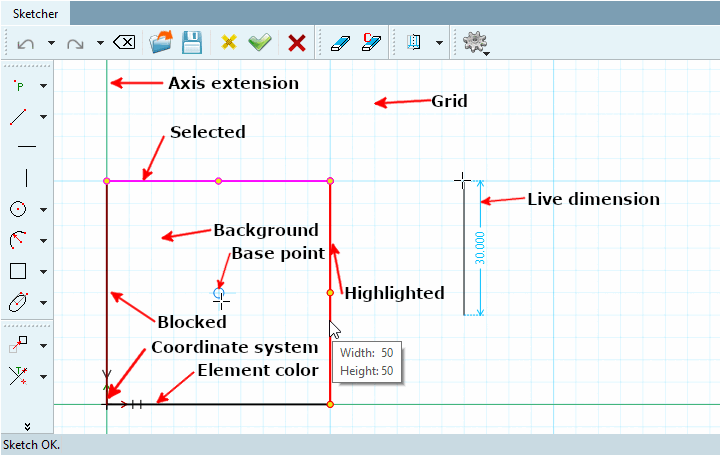

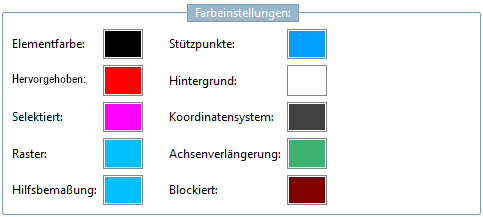

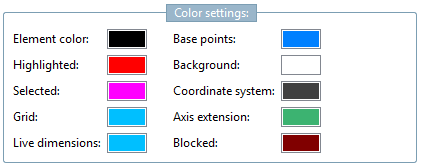

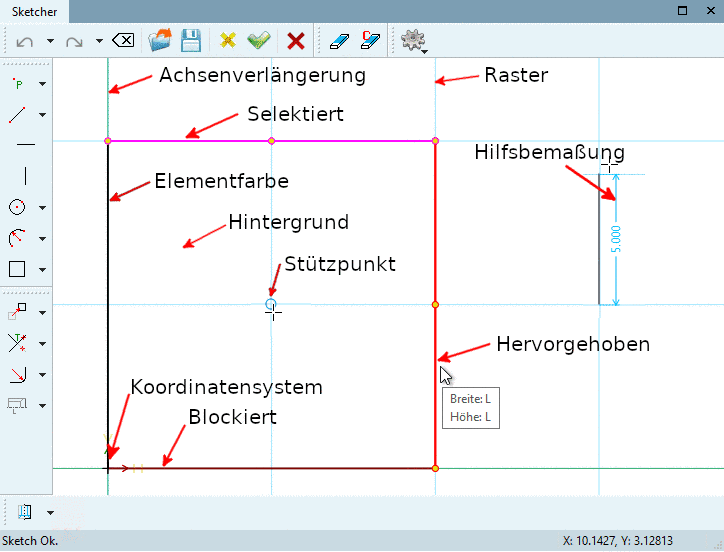

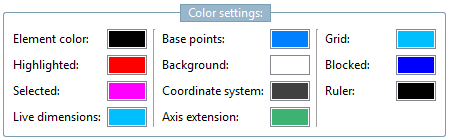

Elementfarbe: Die im Sketcher gezeichneten Elemente

Hervorgehoben: Solange die Maus über ein Element geführt wird ohne zu klicken, wird das entsprechende Element hervorgehoben.

Selektiert: Per Mausklick oder per aufgezogenes Rechteck wird ein Element selektiert

Raster: Siehe auch Abschnitt 7.18.4.2.3, „Raster“.

Hilfsbemaßung: Siehe unten.

Stützpunkte (Konstruktionshilfspunkte): Blauer Kreis der anzeigt, dass an dieser Stelle ein Ref-Point gepickt werden kann. Zum Beispiel im Schnittpunkt zweier Kreise. Sobald man mit der Maus in die Nähe des Punktes kommt, wird dieser eingekreist.

Wenn ein Befehl aktiviert ist, werden Konstruktionshilfspunkte ebenfalls angezeigt, sofern der Mauszeiger über den Punkt geführt wird.

Hintergrund:

Koordinatensystem: Siehe unten.

Achsenverlängerung: Siehe unten.

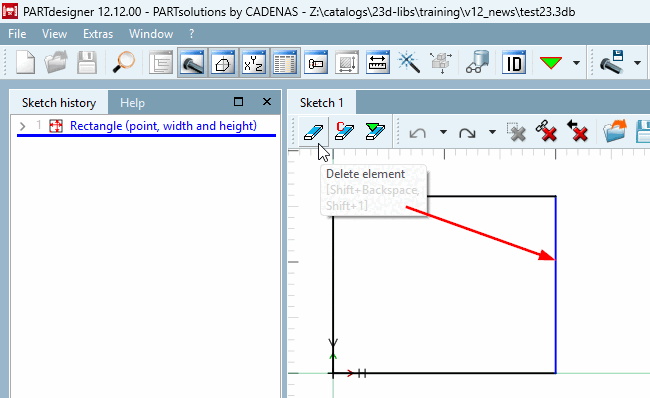

Blockiert: Elemente welche nicht löschbar sind, weil sie von anderen Features verwendet werden.

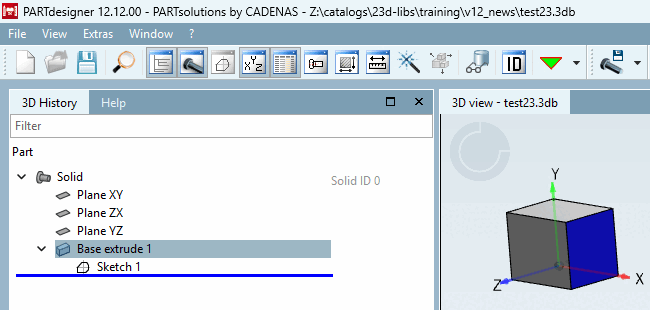

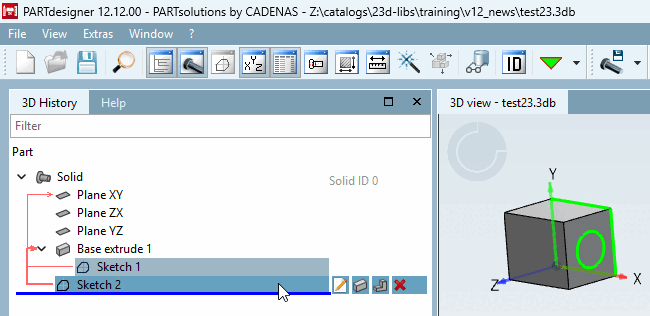

Wurde beispielsweise auf einer Fläche mittels Neuen Sketch auf markierter Fläche erzeugen ein weiterer Sketch erzeugt und extrudiert, dann ist die entsprechende Kante im Basissketch blockiert, sodass sie nicht gelöscht werden kann.
