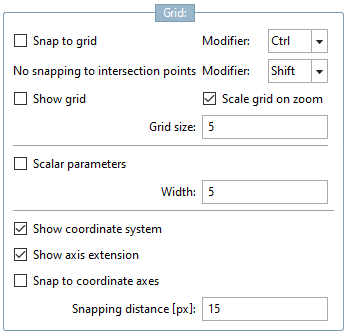

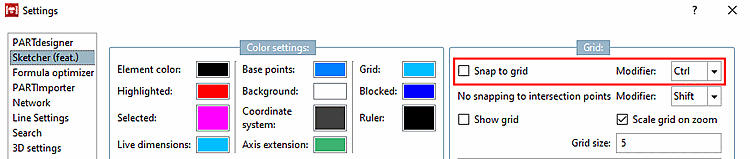

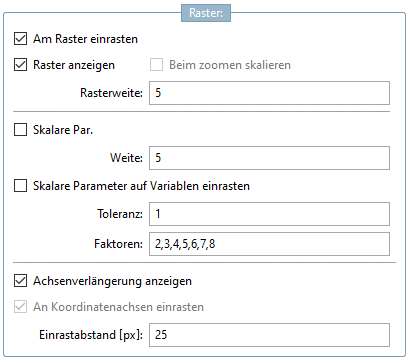

Am Raster einrasten: Wird beispielsweise eine Linie gezogen, wird diese automatisch auf Rasterlinien platziert. Eine Platzierung zwischen Rasterlinien kann nur erreicht werden, wenn die Option ausgeschaltet ist.

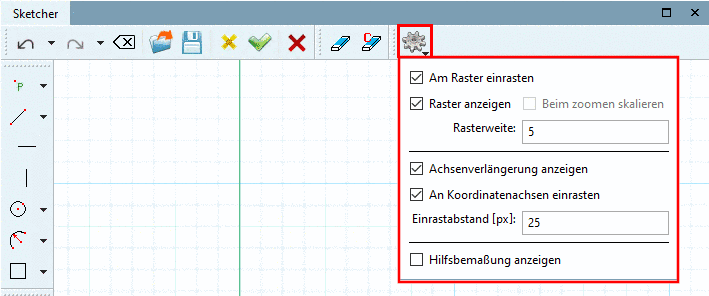

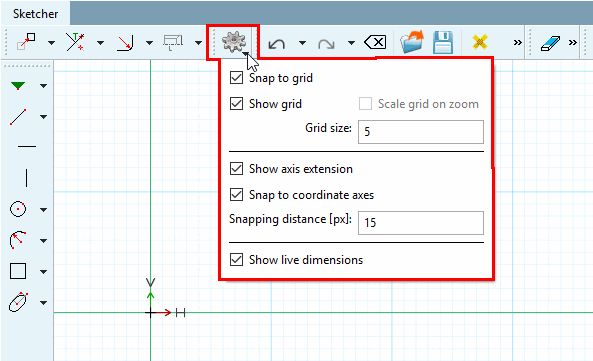

Sie finden dieselbe Einstellung auch direkt im Sketcher im Dialog Schnelleinstellungen.
Rasterweite: Siehe auch Schnelleinstellungen.
Unter Farbeinstellungen können Sie die Farbe für das Raster einstellen.
Beim Zoomen skalieren: Siehe auch Schnelleinstellungen.

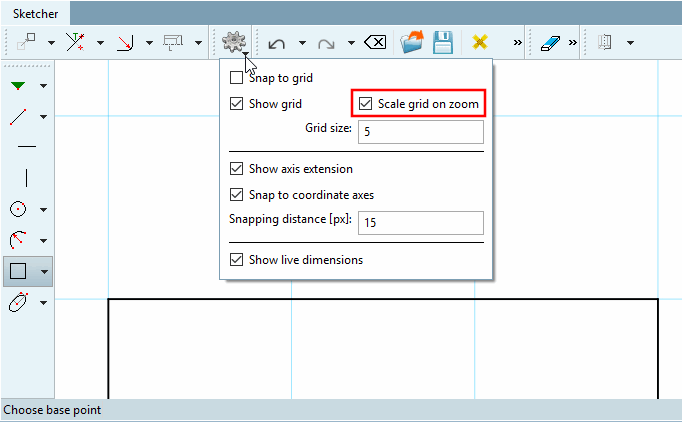

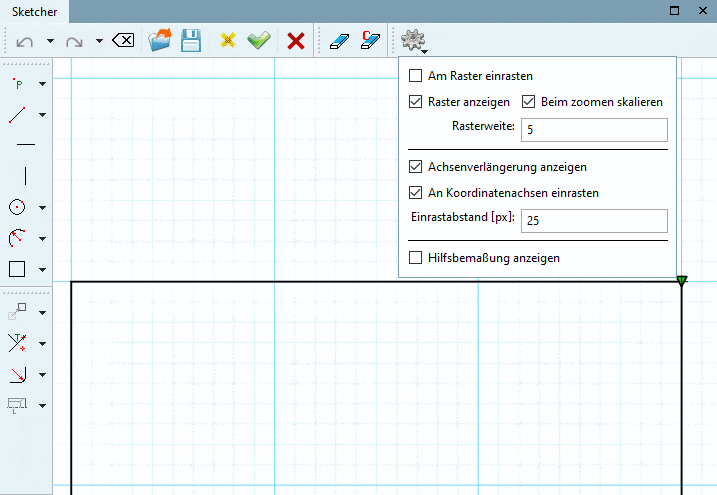

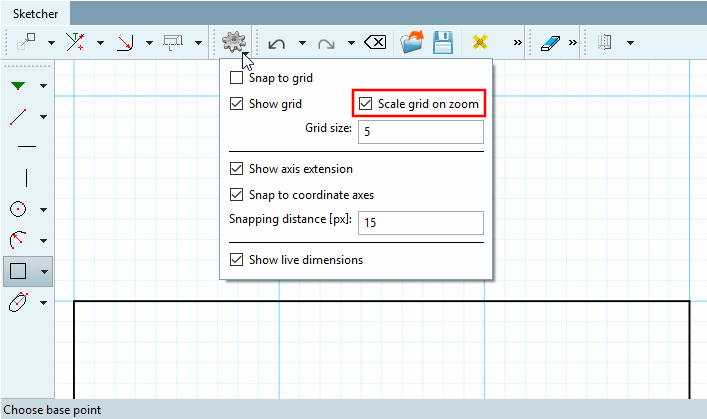

Ist die Option aktiviert, wird beim Hineinzoomen ab einem gewissen Punkt automatisch die Rasterung mit Faktor 10 skaliert. Verleiche hierzu die beiden folgenden Abbildungen. Ist die Option Am Raster einrasten aktiviert, wird diese Option automatisch deaktiviert, da ein Einrasten an "falschen" Punkten nicht erwünscht ist.
Skalare Parameter: Diese Option komm z.B. beim Erstellen von Kreisen oder beim Aufziehen von Winkeln (z.B. Kreis durch Mittelpunkt und Radius/Punkt oder Linie im Winkel a zur Horizontalen mit Länge L) zum Einsatz.
Ist die Weite beispielsweise auf 5 gestellt und Sie haben unter
Schnelleinstellungen Am Raster einrasten aktiviert, wird der
Kreis auf Radien mit Vielfachem von 5 snappen, egal in welcher
Richtung Sie sich mit der Maus bewegen.

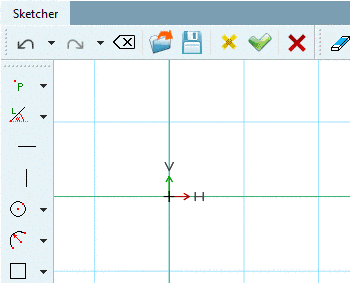

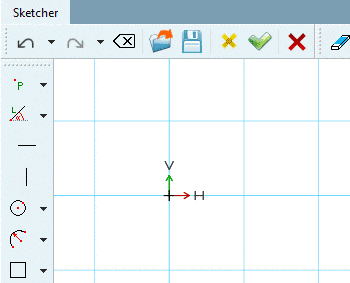

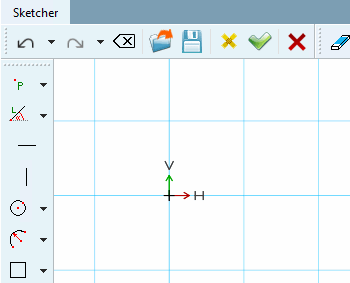

Under Farbeinstellungen können Sie die Farbe für das Koordinatensystem und die Achsenverlängerung einstellen.
An Koordinatenachsen einrasten: Ist beispielsweise Am Raster einrasten ausgeschaltet, aber diese Option aktiviert, orientiert sich eine Linie streng an den Koordinatenachsen, wobei die Länge frei bleibt im Gegensatz zu Am Raster einrasten.
