2.1.10.1.6. Trasferire derivazioni speciali o viste tecniche al sistema CAD.

Se specificato dal produttore, è possibile trasferire al sistema CAD anche ulteriori derivazioni (nell'esempio seguente "Special5") nella finestra di dialogo Seleziona la vista da trasferire [Choose view to pass...]... è possibile trasferire al sistema CAD anche ulteriori derivazioni (nell'esempio seguente "Special5").

Anche le viste tecniche vengono visualizzate nel dialogo e possono essere trasferite al sistema CAD.

Se si desidera esportare le derivazioni speciali nel sistema CAD, procedere come segue:

  1. Richiamare PARTdataManager in CAD tramite il menu 3Dfindit, Inserisci 2D [Insert 2D].

  2. Dopo aver selezionato il Componente su CAD . [Export to CAD]

    [Nota]Nota

    Osservare le opzioni di impostazione in Sezione 1.3.13, “Pagina della scheda "Trasferimento al CAD ” in ENTERPRISE 3Dfindit (Professional) - Amministrazione.

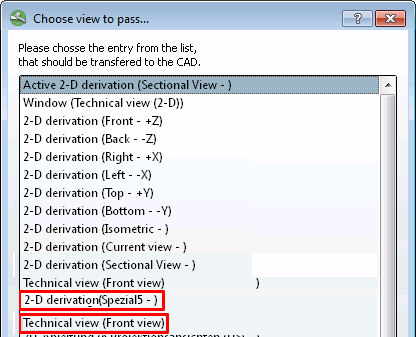

  3. -> Si apre [Choose view to pass...] la finestra di dialogo Selezionare la vista da trasferire.... [Choose view to pass...]

  4. Selezionare qui la vista specifica desiderata.

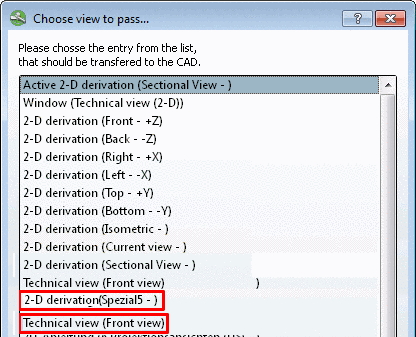

    Figura 2.830.

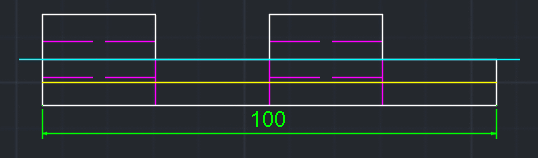

    Derivazione (speciale5 - )

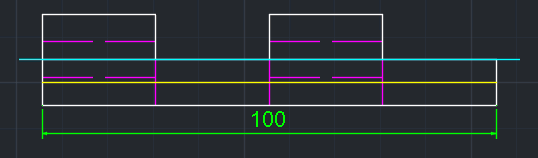

    Figura 2.831. Derivazione (speciale5 - )

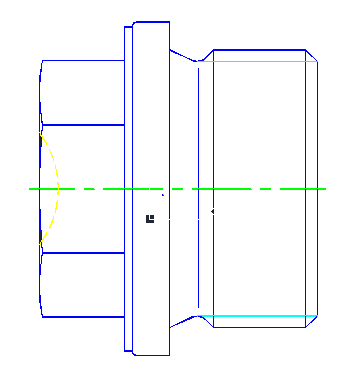

    Vista tecnica (vista frontale)

    Figura 2.832. Vista tecnica (vista frontale)

  5. Confermare nella finestra di dialogo con Trasferisci [Commit].

  6. -> La derivazione o la vista speciale viene trasferita al sistema CAD.
