3.1.10.1.6. Spezielle Ableitungen oder technische Ansichten ans CAD-System übergeben

Sofern herstellerseitig festgelegt, können im Dialogfenster Zu übergebende Ansicht wählen... [Choose view to pass...] auch zusätzliche Ableitungen (im Beispiel unten "Spezial5") ans CAD-System übergeben werden.

Außerdem werden im Dialog die technischen Ansichten angezeigt und können ebenfalls ans CAD-System übergeben werden.

Wenn Sie spezielle Ableitungen ins CAD-System exportieren möchten, gehen Sie folgendermaßen vor:

  1. Rufen Sie PARTdataManager im CAD über PARTsolutions Menü, Einfügen 2D [Insert 2D] auf.

  2. Klicken Sie nach der Auswahl des gewünschten Bauteils auf An CAD übertragen [Export to CAD].

    [Hinweis]Hinweis

    Beachten Sie hierzu die Einstellungsoptionen unter Abschnitt 3.3.11, „Registerseite "Übergabe ans CAD" “.

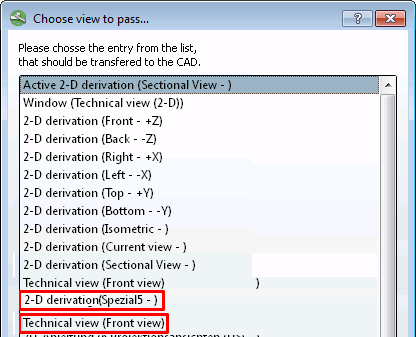

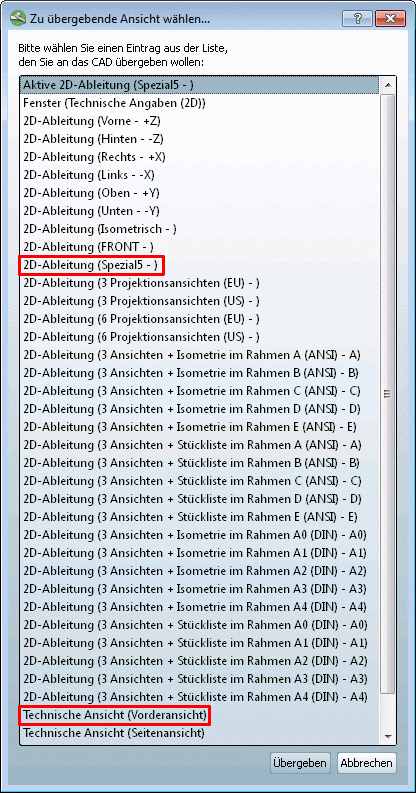

  3. -> Es öffnet sich das Dialogfenster Zu übergebende Ansicht wählen... [Choose view to pass...].

  4. Wählen Sie hier die spezielle gewünschte Ansicht.

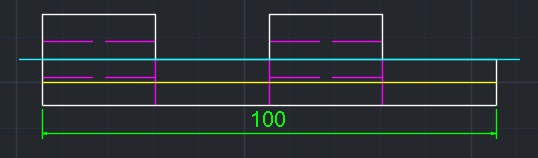

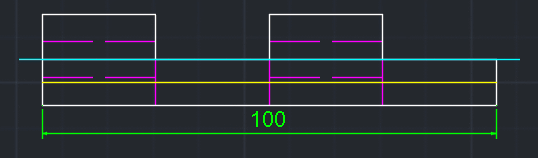

    Ableitung (Spezial5 - )

    Ableitung (Spezial5 - )

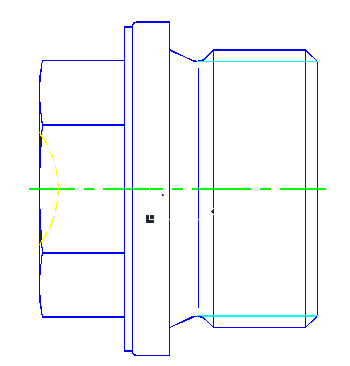

    Technische Ansicht (Vorderansicht)

    Technische Ansicht (Vorderansicht)

  5. Bestätigen Sie im Dialogfenster mit Übergeben [Commit].

  6. -> Die spezielle Ableitung oder Ansicht wird ans CAD-System übertragen.
