2.1.10.2. Dialogfenster "Zu übergebende Ansicht wählen..."

[Hinweis]Hinweis

Wenn das Dialogfenster Zu übergebende Ansicht wählen... [Choose view to pass...] geöffnet ist, wird in jedem Fall die dort getroffene Auswahl übergeben (auch wenn im Dialogfenster 2D-Ansicht [2D view] etwas anderes selektiert ist).

Weitere Informationen hierzu finden Sie unter Abschnitt 1.3.13, „ Übergabe ans CAD “ in ENTERPRISE 3Dfindit (Professional) - Administration.

Selektieren Sie im Dialogfenster Zu übergebende Ansicht wählen... [Choose view to pass...] die gewünschte Ansicht und klicken Sie abschließend Übergeben [Commit].

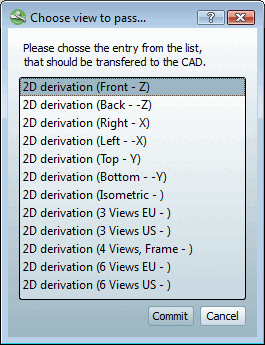

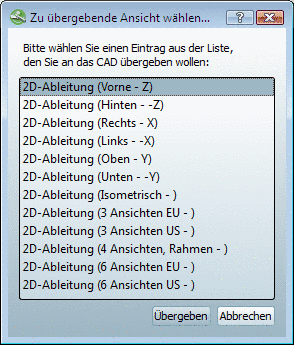

Zu übergebende Ansicht wählen... [Choose view to pass...]

Zu übergebende Ansicht wählen... [Choose view to pass...]

Folgende Ansichten stehen im Dialogfenster Zu übergebende Ansicht wählen... [Choose view to pass...] zur Verfügung:

  • 2D-Ableitung (Vorne - Z)

  • 2D-Ableitung (Hinten - - Z)

  • 2D-Ableitung (Rechts - X)

  • 2D-Ableitung (Links - - X)

  • 2D-Ableitung (Oben - Y)

  • 2D-Ableitung (Unten - - Y)

  • 2D-Ableitung (Isometrisch-)

  • 2D-Ableitung (3 Ansichten EU-)

  • 2D-Ableitung (3 Ansichten US-)

  • 2D-Ableitung (4 Ansichten, Rahmen-)

  • 2D-Ableitung (6 Ansichten EU-)

  • 2D-Ableitung (6 Ansichten US-)

  • 2D-Ableitung (Rahmen ANSI -)

  • 2D-Ableitung (Rahmen ANSI A - A)

  • 2D-Ableitung (Rahmen ANSI B - B)

  • 2D-Ableitung (Rahmen ANSI C - C)

  • 2D-Ableitung (Rahmen ANSI D - D)

  • 2D-Ableitung (Rahmen ANSI E - E)

  • 2D-Ableitung (Rahmen ANSI (BOM)-)

  • 2D-Ableitung (Rahmen ANSI A (BOM) - A)

  • 2D-Ableitung (Rahmen ANSI B (BOM) - B)

  • 2D-Ableitung (Rahmen ANSI C (BOM) - C)

  • 2D-Ableitung (Rahmen ANSI D (BOM) - D)

  • 2D-Ableitung (Rahmen ANSI E (BOM) - E)

  • 2D-Ableitung (Rahmen DIN -)

  • 2D-Ableitung (Rahmen DIN A0 - A0)

  • 2D-Ableitung (Rahmen DIN A1 - A1)

  • 2D-Ableitung (Rahmen DIN A2 - A2)

  • 2D-Ableitung (Rahmen DIN A3 - A3)

  • 2D-Ableitung (Rahmen DIN A4 - A4)

  • 2D-Ableitung (Rahmen DIN (BOM) - )

  • 2D-Ableitung (Rahmen DIN A0 (BOM) - A0)

  • 2D-Ableitung (Rahmen DIN A1 (BOM) - A1)

  • 2D-Ableitung (Rahmen DIN A2 (BOM) - A2)

  • 2D-Ableitung (Rahmen DIN A3 (BOM) - A3)

  • 2D-Ableitung (Rahmen DIN A4 (BOM) - A4)

  • Technische Ansichten [Technical views]

    (sofern vorhanden)

Klicken Sie auf die Schaltfläche An CAD übertragen [Transfer to CAD].

-> Die Ansicht wechselt ins CAD-System.

[Hinweis]Hinweis

Die Auswahlmöglichkeiten entsprechen denen im Dialogfenster 2D-Ansicht [2D view].

Dort kombinieren Sie die Rahmen-Auswahl mit der Papierformat-Auswahl. Daher erscheint die Auswahlliste kürzer, ist aber inhaltlich identisch.

Die verschiedenen Ansichten sind detailliert erläutert unter Abschnitt 2.1.10.1, „Dialogfenster "2D-Ansicht" “.

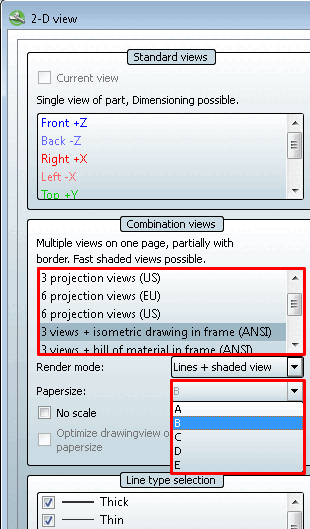

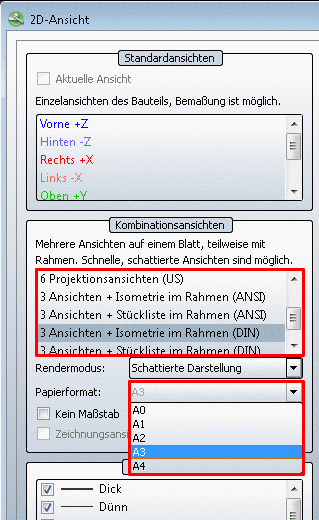

Dialogfenster 2D-Ansicht [2D view]

Dialogfenster 2D-Ansicht [2D view]
