3.1.10.1.5. Bemaßung vor Export im PARTdataManager zufügen

Sie können direkt vor dem Export ins CAD-System einer Ableitung eine Bemaßung zufügen.

Gehen Sie hierzu folgendermaßen vor:

  1. Wählen Sie eine Standardansicht wie z.B. Vorne +Z.

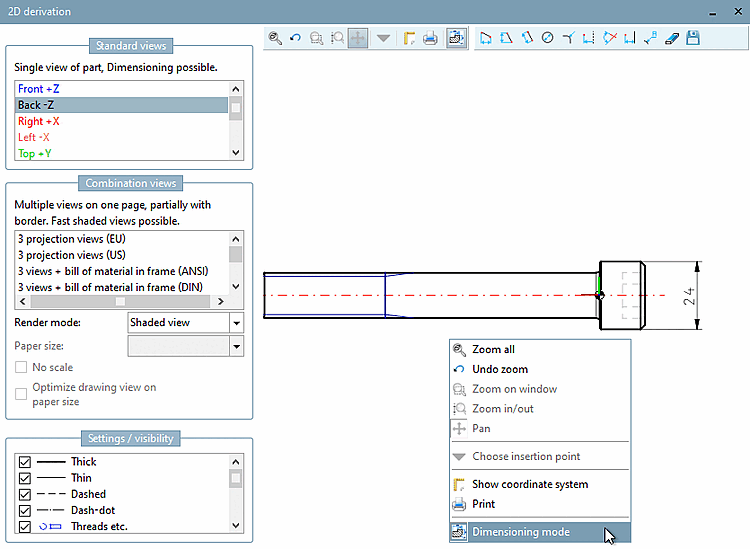

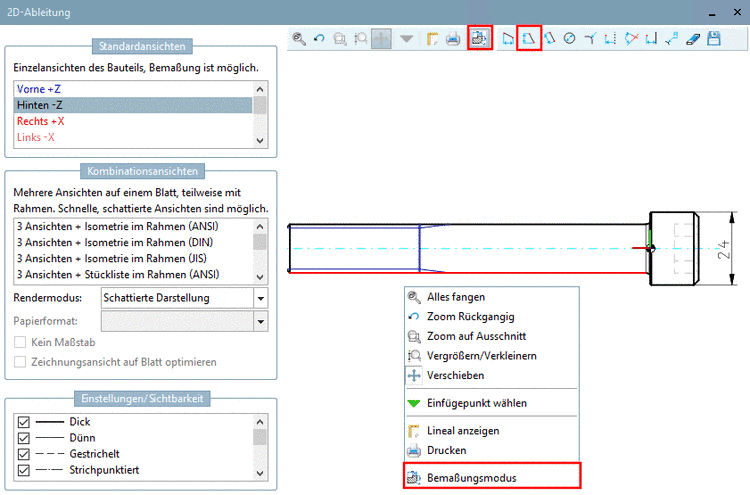

  2. Führen Sie im Kontextmenü der Ansicht den Befehl Bemaßungsmodus [Dimensioning mode] aus.

    [Hinweis]Hinweis

    Eine ausführliche Beschreibung zu den Funktionen im Bemaßungsmodus finden Sie unter Abschnitt 3.1.10.1.5, „Bemaßung vor Export im PARTdataManager zufügen “.

  3. Setzen Sie gewünschte Bemaßungen.

  4. Klicken Sie auf An CAD übertragen [Export to CAD] .

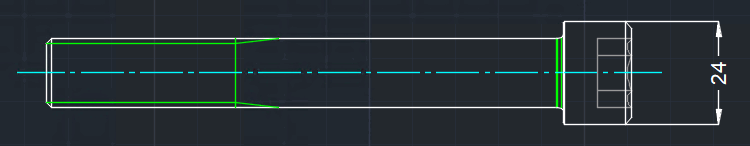

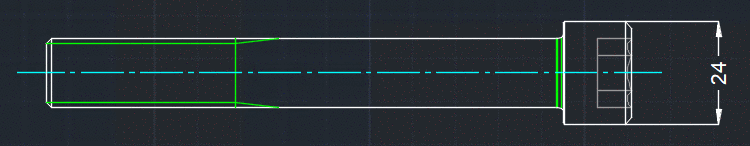

  5. Das Bauteil wird mit Bemaßung ans CAD übergeben.
