ID FORNITORE
|
ENTRATA
(nome della voce della biblioteca)
| certificato |
|
AAQ373 / AAO676
(Produttore / Numero di prodotto del produttore)
|
Numero di articolo
| certificato |
|
AAQ373 / AAM552
(Produttore / Nome articolo del produttore)
AAQ373 / AAO682
(Produttore / Nome del prodotto del produttore)
|
Tipo di articolo
| certificato |
|
AAQ373 / AAO677
(Produttore / Nome del produttore)
|
Fornitore
| certificato |
|
AAS252 / AAQ676 / AAQ520 / AAC341
(Gruppo di funzioni/funzione/identificazione della funzione/codice alfabetico .... IEC 81346-2)
|
CodiceLetteraDispositivo
| certificato |
|
DETTAGLI DEL PRODOTTO / DESCRIPTION_LONG eng
|
Descrizione
(Testo di una lingua)
| certificato |
|
DETTAGLI DEL PRODOTTO / DESCRIZIONE_LUNGA deu
DETTAGLI PRODOTTO / DESCRIZIONE BREVE deu
|
Descrizione tedesco
| certificato |
|
DETTAGLI DEL PRODOTTO / DESCRIPTION_LONG eng
DETTAGLI PRODOTTO / DESCRIZIONE BREVE eng
|
Descrizione inglese
| certificato |
|
CARATTERISTICHE_PRODOTTO / GRUPPO_DI_RIFERIMENTO
(sostituire il numero eCl@ss [classe] con il testo normale)
|
Classe
(Testo di una lingua)
| certificato |
|
CARATTERISTICHE_PRODOTTO / GRUPPO_DI_RIFERIMENTO
(sostituire il numero eCl@ss [classe] con il testo normale)
CARATTERISTICHE_DEL_PRODOTTO / NOME_GRUPPO_DI_CARATTERISTICHE_DI_RIFERIMENTO
DETTAGLI PRODOTTO / DESCRIZIONE BREVE deu
|
Classe tedesca
| certificato |
|
CARATTERISTICHE_PRODOTTO / GRUPPO_DI_RIFERIMENTO
(sostituire il numero eCl@ss [classe] con il testo normale)
CARATTERISTICHE_DEL_PRODOTTO / NOME_GRUPPO_DI_CARATTERISTICHE_DI_RIFERIMENTO
DETTAGLI PRODOTTO / DESCRIZIONE BREVE eng
|
Classe inglese
| certificato |
|
AAQ675 / AAQ682 / AAQ683 / AAQ373 / AAO676
(Relazione di parte / Variante di relazione di parte / Parte associata / Produttore / Numero di prodotto del produttore)
AAQ675 / AAQ682 / AAQ683 / AAN350
(Relazione di parte / Variante di relazione di parte / Parte associata / Relazione di parte con l'apparecchio principale)
AAR847 (accessorio), AAR849 (controparte)
|
Attributi "Parte aggiuntiva
| premio |
|
Attributi di base di eCl@ss
|
Attributi eCl@ss
| premio |
|
AAQ680 / AAS193
(Informazioni aggiuntive / scopo del documento)
AAQ680 / AAC311
(Informazioni aggiuntive / fonte come info sul percorso)
|
Anteprima dell'immagine
| certificato |
|
AAQ680 / AAS193
(Informazioni aggiuntive / ambito del documento)
AAQ680 / AAC311
(Informazioni aggiuntive / fonte come info sul percorso)
*.STP
|
Modello grafico 3D
| certificato |
|
AAQ680 / AAS193
(Informazioni aggiuntive / ambito del documento)
AAQ680 / AAC311
(Informazioni aggiuntive / fonte come info sul percorso)
*.DXF
|
Modello grafico 2D
| certificato |
|
Nome del simbolo letto dal Nome della funzione.
Collegato al simbolo E³.series tramite mappatura. (vedere NomeFunzione)
|
ENTRATA
(Nome del simbolo)
| certificato |
|
AAS252 / AAQ676
(Gruppo di funzioni / Funzione)
|
Funzione
| |
|
AAS252 / AAQ676 / AAQ520 / AAN344
(Identificazione della funzione / Descrizione breve della funzione)
|
Nome della funzione
(Nome del simbolo)
| certificato |
|
AAS252 / AAQ676 / AAQ678 / AAN495
(Dispositivo o connessione / numero di connettori del dispositivo)
|
Numero di pin
| certificato |
|
AAQ678
(Dispositivo o connessione)
|
Dispositivo e connessione
| |
|
AAQ678 / AAQ671 / AAN337
(Dispositivo o connessione / Connettore del dispositivo / Identificazione del connettore)
|
PinIdentifier
(vedi modello)
| certificato |
|
AAQ678 / AAQ671 / AAC342
(Dispositivo o connessione / Connettore del dispositivo / Nome del connettore)
|
Nome del connettore
| certificato |
|
Informazioni aggiuntive per identificare il connettore maschio/femmina:
|
| |
|
M_ & "FORNITORE_PID"
(ad esempio, "Numero M_Articolo" [M_046938])
|
ENTRATA
(Nome del modello)
| certificato |
|
DETTAGLI DEL PRODOTTO / DESCRIPTION_LONG eng
|
Descrizione
(Testo di una lingua)
| certificato |
|
DETTAGLI DEL PRODOTTO / DESCRIPTION_LONG deu
DETTAGLI PRODOTTO / DESCRIZIONE BREVE deu
|
Descrizione tedesco
| certificato |
|
DETTAGLI PRODOTTO/DESCRIZIONE_LUNGA eng
DETTAGLI PRODOTTO / DESCRIZIONE BREVE eng
|
Descrizione inglese
| certificato |
|
CARATTERISTICHE_PRODOTTO / GRUPPO_DI_RIFERIMENTO
(sostituire il numero eCl@ss [classe] con il testo normale)
|
Classe
(Testo di una lingua)
| certificato |
|
CARATTERISTICHE_PRODOTTO / GRUPPO_DI_RIFERIMENTO
(sostituire il numero eCl@ss [classe] con il testo normale)
CARATTERISTICHE_DEL_PRODOTTO / NOME_GRUPPO_DI_CARATTERISTICHE_DI_RIFERIMENTO
DETTAGLI PRODOTTO / DESCRIZIONE BREVE deu
|
Classe tedesca
| certificato |
|
CARATTERISTICHE_PRODOTTO / GRUPPO_DI_RIFERIMENTO
(sostituire il numero eCl@ss [classe] con il testo normale)
CARATTERISTICHE_DEL_PRODOTTO / NOME_GRUPPO_DI_CARATTERISTICHE_DI_RIFERIMENTO
DETTAGLI PRODOTTO / DESCRIZIONE BREVE eng
|
Classe inglese
| certificato |
|

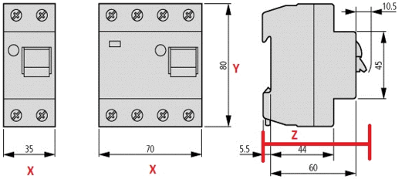

AAR080 / AAQ640 / AAQ667 / BAF016
(M. e.costruzione / costruzione generale / Dimensione / Larghezza)
AAR080 / AAQ640 / AAQ667 / BAA020
(M. e e.costruzione / costruzione generale / Dimensione / Altezza)
AAR080 / AAQ640 / AAQ667 / BAB577
(M. e e.costruzione / costruzione generale / Dimensione / Profondità)
|
X
Y
Z
| certificato |
|
AAQ669 / AAN507
(Variante di fissaggio / Tipo di montaggio)
Elenco:
AAM168 = 35 Guida a cappello IEC/EN 60715
|
Descrizione del montaggio
| premio |
|
AAQ669 / AAN505
(Variante di fissaggio / Punto di alimentazione del fissaggio [in mm])
|
Giustificazione per punti/ linee/ aree X/Y/Z
| premio |
|
AAM650
(Posizione (in mm))
X/Y/Z
|
Posizione del pin
| certificato |
|
AAQ534 / AAQ533 / AAQ532 / AAN512 valore 2
(Cablaggio / Esecuzione del connettore elettrico / Sezione del conduttore (mm²) / Sezione del conduttore unifilare (mm²))
|
MaxMMCrossSection
| certificato |
|
AAQ534 / AAQ533 / AAQ532 / AAN512 valore 1
(Cablaggio / Esecuzione del connettore elettrico / Sezione del conduttore (mm²) / Sezione del conduttore unifilare (mm²))
|
MinMMCrossSection
| certificato |
|
AAQ534 / AAQ533 / AAQ532 / AAS444
(Cablaggio / Esecuzione del connettore elettrico / Sezione del conduttore (mm²) / sezione massima totale (mm²))
|
TotaleMMCrossSection
| certificato |
|
AAQ534 / AAQ533 / AAQ531 / AAC754
(Cablaggio / Esecuzione del connettore elettrico / Parametri dei conduttori (AWG/KCMIL) / dimensione massima del conduttore monofilare (AWG/KCMIL))
|
MaxAWGCrossSection
| Alternativa MM |
|
AAQ534 / AAQ533 / AAQ531 / AAC753
(Cablaggio / Esecuzione del connettore elettrico / Parametri dei conduttori (AWG/KCMIL) / dimensione minima del conduttore monofilo (AWG/KCMIL))
|
MinAWGCrossSection
| Alternativa MM |
|
AAQ534 / AAQ533 / AAQ531 / AAC384
(Cablaggio / Esecuzione del connettore elettrico / Parametri dei conduttori (AWG/KCMIL) / sezione massima totale (AWG/KCMIL))
|
TotaleAWGCrossSection
| Alternativa MM |
|
AAQ534 / AAQ533 / AAM734
(Cablaggio / Esecuzione del connettore elettrico / Tipo di collegamento elettrico)
Elenco: WAA065= Collegamento a vite ...
Quando WAA068 (connessione a innesto), AAR874 (connettore femmina), AAR875 (connettore maschio), BAA481 (connettore piatto a innesto) -> non è necessaria la sezione trasversale
|
Tipo di connessione
| premio |
|
AAQ534 / AAN496
(Collegamento / direzione del collegamento)
|
Direzione del collegamento
| premio |
|
AAQ534 / AAN403
(Cablaggio / Numero di esecuzioni del connettore elettrico)
|
Numero massimo di fili
| premio |
|
AAQ672 / AAN337
(Connessione / Identificazione del connettore)
|
PinIdentifier
(vedi simbolo)
| certificato |
|
AAQ675 / AAQ682 / AAQ683 / AAQ373 / AAO676
(Relazione di parte / Variante di relazione di parte / Parte associata / Produttore / Numero di prodotto del produttore)
AAQ675 / AAQ682 / AAQ683 / AAN350
(Relazione di parte / Variante di relazione di parte / Parte associata / Relazione di parte con il dispositivo principale)
AAR847 (accessorio), AAR849 (controparte)
|
Attributi "Parte aggiuntiva
| premio |
