Uso previsto

Quando le variabili componenti (status=variabile [Status] con valori fissi [Variable with fixed values] ) devono essere allineate tra loro, utilizzare le condizioni [Conditions] per questo (nella figura seguente, variabile "D2")

Nota

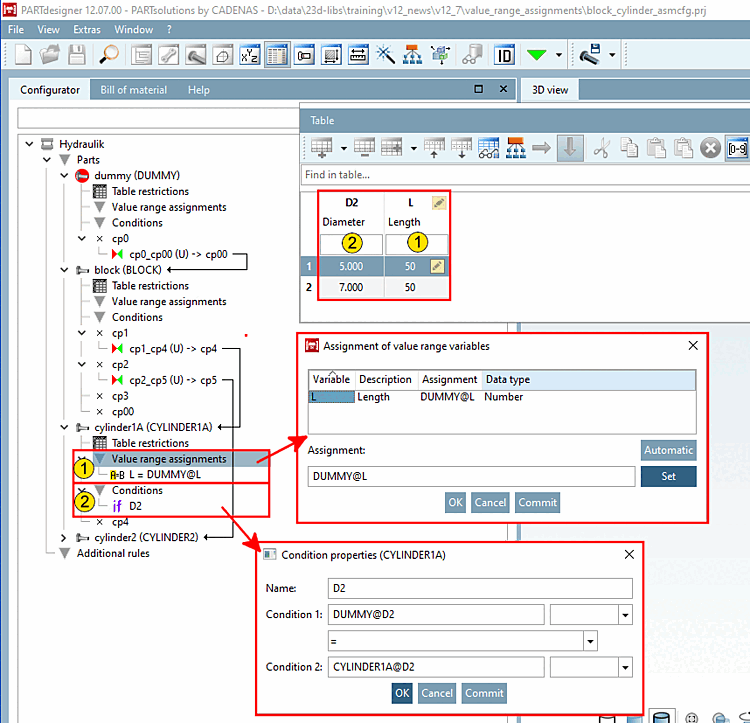

Per le variabili dell'intervallo di valori ( [Status] status=variabile [Value range variable] dell'intervallo di [Status] valori [Value range variable] | variabile dell'intervallo di valori con nome [Value range variable with naming] | variabile dell'intervallo di valori con grafica [Value range variable with graphics] ), non si devono usare condizioni [Conditions], ma assegnazioni all'intervallo di valori [Value range assignments] (variabile "L" nell'illustrazione seguente). Figura 7.1131.

In altre parole, è necessario definire le condizioni [Conditions] per ottenere una struttura automatica e corretta della configurazione di assemblaggio. In caso contrario, sarebbe possibile ottenere configurazioni inadeguate anche attraverso una selezione inadeguata delle linee, come si può vedere nell'illustrazione seguente.

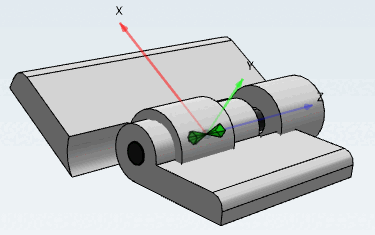

Figura 7.1132. Configurazione senza condizioni

Le condizioni completate vengono visualizzate nella sezione Configuratore [Configurator] di finestre di aggancio come voce bambino con Il simbolo if .

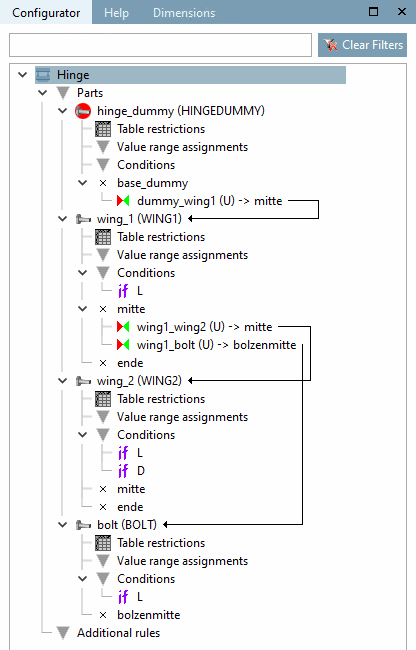

Figura 7.1133. Configurazione con 4 condizioni
