Richiamare il menu contestuale della sottodirectory Condizioni [Conditions] nel componente fluegel1 .

Selezionare il comando Nuova condizione [New condition].

Figura 7.1221. Chiamata "Nuova condizione [New condition]"

→ Si apre la finestra delle proprietà della condizione [Condition properties].

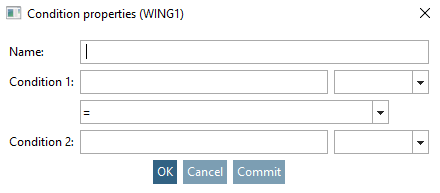

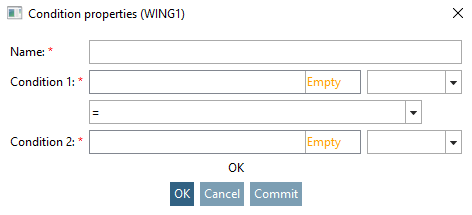

Figura 7.1222. Finestra di dialogo "Proprietà della condizione [Condition properties]"

Come considerazione preliminare vale quanto segue:

Il valore della variabile "L" nella sezione di avvio fittizio deve corrispondere alla variabile "L" nell'anta 1.

Nome [Name]: inserire un nome per la condizione (qui "L").

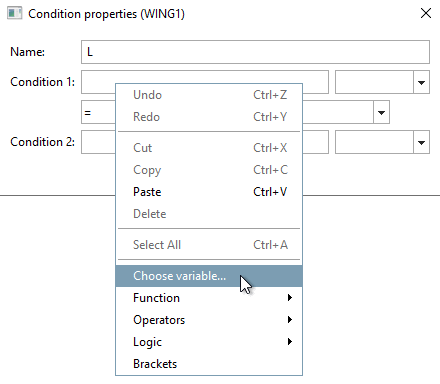

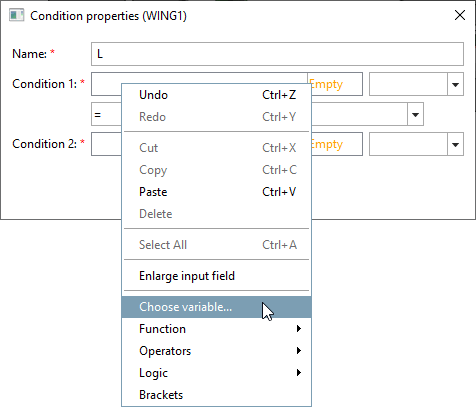

Figura 7.1223. Menu contestuale nel campo Nome

Fare clic (tasto secondario del mouse) sul campo Condizione 1 [Condition 1].

→ Si apre il menu contestuale corrispondente.

Selezionare la voce di menu Selezionare la variabile.... [Choose variable...]

→ Si apre la finestra di dialogo Browser delle variabili [Variable browser].

È possibile vedere le variabili associate alla parte iniziale fittizia facendo clic su SCHARNIERDUMMY nel campo Parti [Parts].

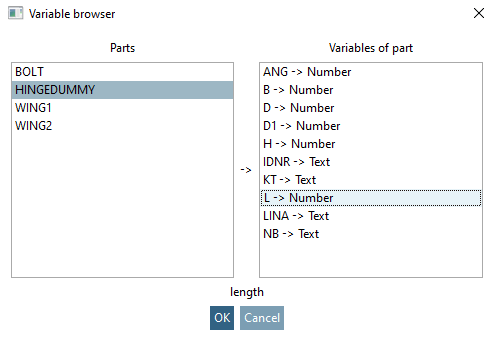

Figura 7.1224. Finestra Variabili Browser [Variable browser]

Nel campo Variabili della parte [Variables of part], selezionare la variabile L (lunghezza della cerniera o dell'anta della cerniera).

Confermare con OK.

→ Il nome [Name of variable] del componente e della variabile [Name of variable] vengono trasferiti nel campo Condizione 1 [Condition 1] separati da un carattere @.

SCHARNIERDUMMY@L

Aprire il menu contestuale del campo Condizione 2 [Condition 2] e definire la seconda parte della condizione.

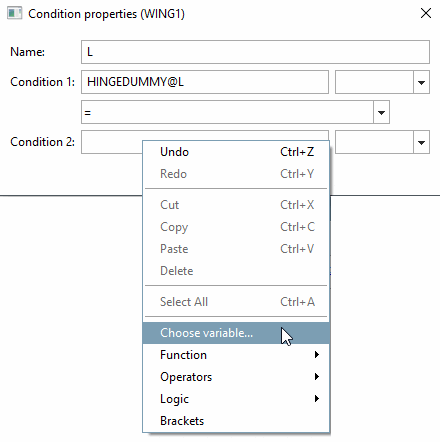

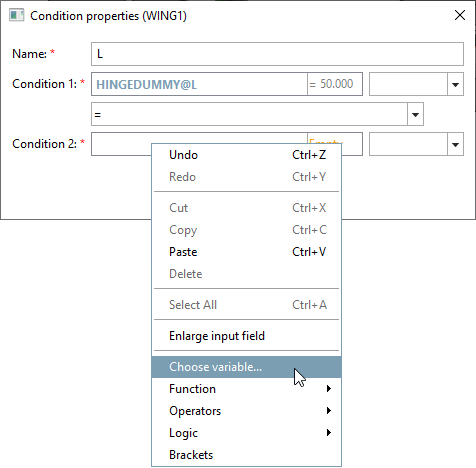

Figura 7.1225. Menu contestuale nel campo Condizione 2 [Condition 2]

SelezionareFLUEGEL1 nel Browser delle variabili [Variable browser] sotto Parti [Parts] e selezionare la variabile L a destra sotto Variabili della parte [Variables of part]. "L" è la lunghezza dell'anta della cerniera.

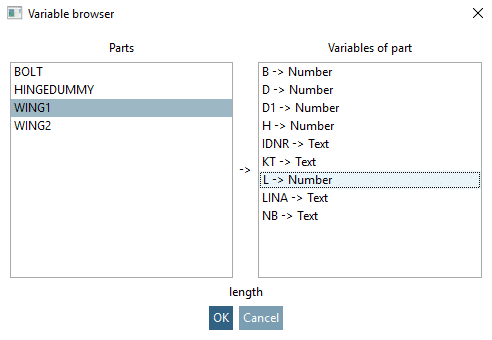

Figura 7.1226. Finestra Variabili Browser [Variable browser]

Confermare con OK.

Impostare il carattere = come operando. La selezione degli operandiè visibile quando si apre il campo elenco con la freccia verso il basso.

=    gleich
<    kleiner
<=   kleiner gleich
>    größer
>=   größer gleich
<>   ungleich

Nella finestra delle proprietà della condizione [Condition properties] deve comparire la seguente espressione:

SCHARNIERDUMMY@L=FLUEGEL1@L

In parole povere: il valore della variabile "L" nella sezione iniziale corrisponde al valore della variabile "L" nell'ala 1.

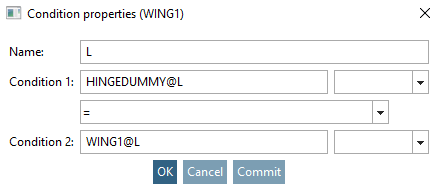

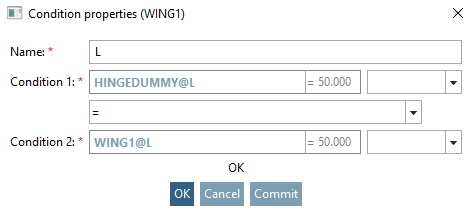

Figura 7.1227. Finestra delle proprietà della condizione [Condition properties]

Confermare con OK.

-> Viene visualizzata una condizione completata nel configuratore [Configurator] della finestra di aggancio come voce secondaria con il simbolo if .

(se) <nome della condizione> (qui "L")

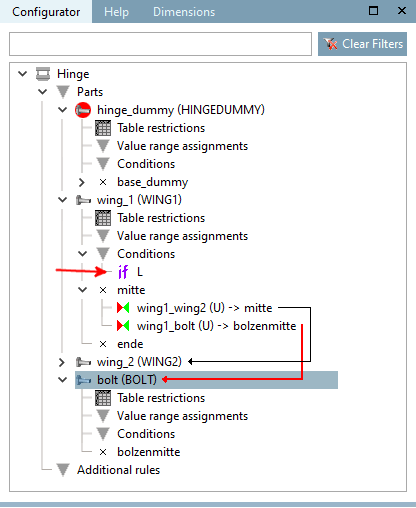

Figura 7.1228. Vista del configuratore [Configurator] della finestra di aggancio

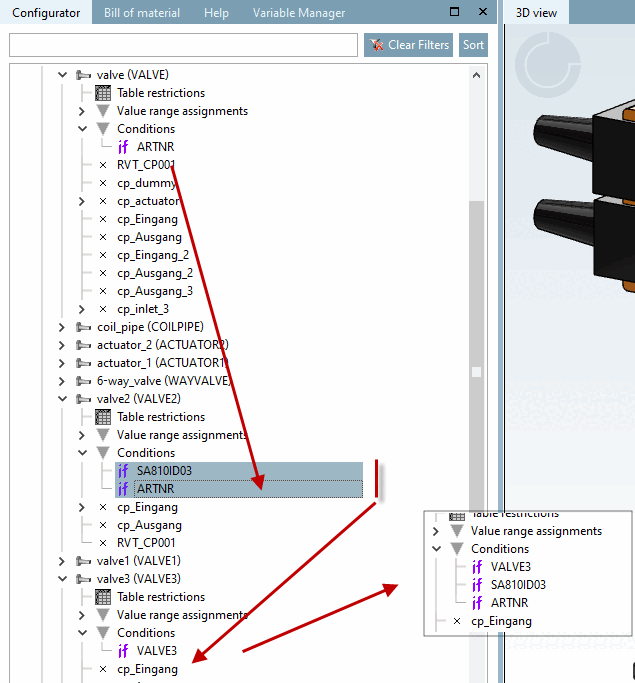

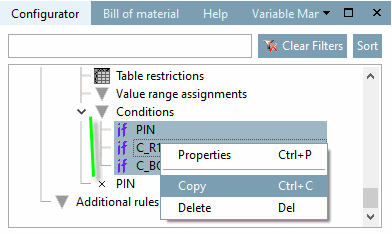

Nota Copiare le condizioni può far risparmiare tempo. Si possono anche selezionare più condizioni contemporaneamente. Tuttavia, assicurarsi di convalidare il risultato. Figura 7.1229.  Figura 7.1230.

Eseguire ora la stessa procedura per l'anta 2.

SCHARNIERDUMMY@L = FLUEGEL2@L

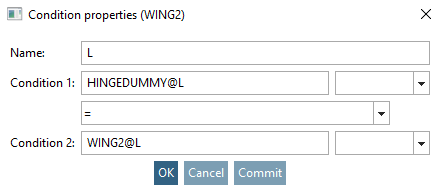

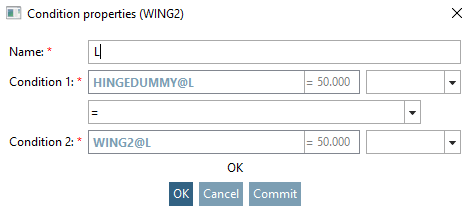

Figura 7.1231. Finestra delle proprietà della condizione [Condition properties]

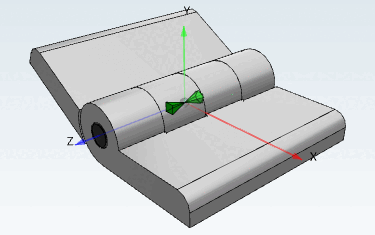

Se in seguito si seleziona un valore per la variabile "L" nella tabella di montaggio (questa è la tabella della parte iniziale fittizia), ciò comporta automaticamente l'impostazione della variabile "L" delle singole parti "Anta 1" e "Anta 2" sullo stesso valore.

Lo stesso deve essere fatto, ovviamente, per il bullone.

SCHARNIERDUMMY@D1 = BOLZEN@D
SCHARNIERDUMMY@L = BOLZEN@L
