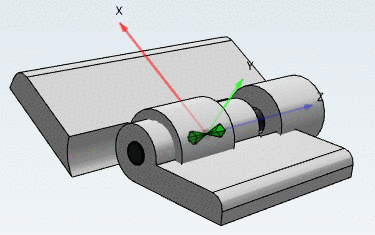

Rufen Sie das Kontextmenü des Unterverzeichnisses Bedingungen im Bauteil fluegel1 auf.

Wählen Sie den Befehl Bedingung einfügen.

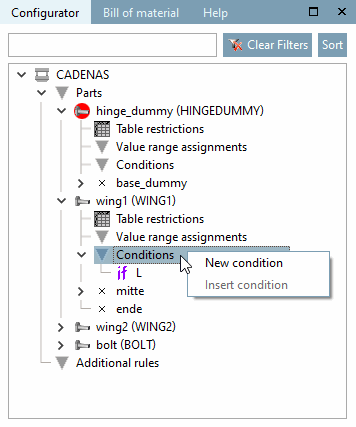

Aufruf "Bedingung einfügen"

--> Das Fenster Eigenschaften der Bedingung wird geöffnet.

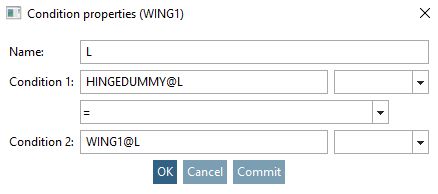

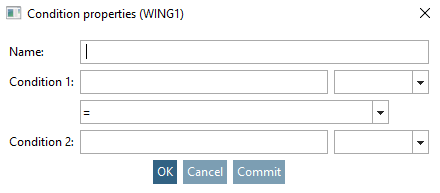

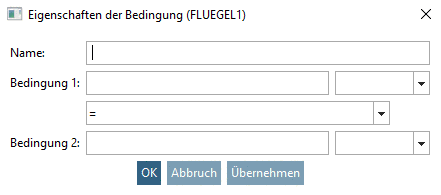

Dialogfenster "Eigenschaften der Bedingung"

Als Vorüberlegung gilt nun folgendes:

Der Wert der Variablen "L" im Dummy-Startteil soll der Variablen "L" im Flügel 1 entsprechen.

Name: Geben Sie einen Namen für die Bedingung ein (hier "L").

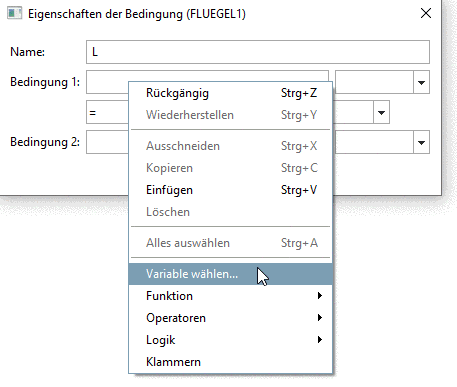

Klicken Sie (sekundäre Maustaste) in das Feld Bedingung 1.

--> Das zugehörige Kontextmenü öffnet sich.

Wählen Sie den Menüpunkt Variable wählen....

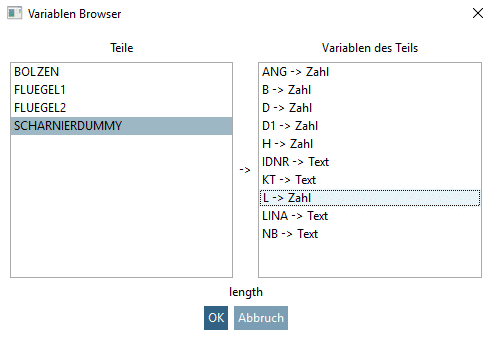

--> Das Dialogfenster Variablen Browser wird geöffnet.

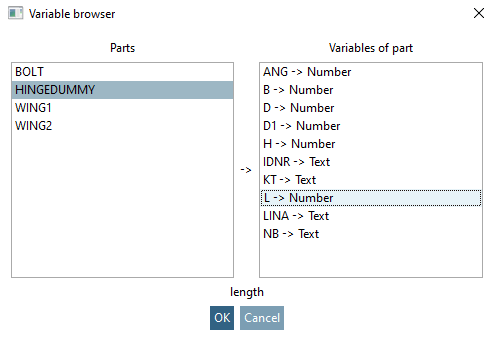

Die zum Dummy-Startteil gehörigen Variablen sehen Sie, wenn Sie SCHARNIERDUMMY im Feld Teile anklicken.

Wählen Sie im Feld Variablen des Teils die Variable L (Länge des Scharniers bzw. Scharnierflügels).

Bestätigen Sie mit OK.

-> Bauteil-und Variablenname werden durch ein @-Zeichen getrennt ins Feld Bedingung 1 übernommen.

SCHARNIERDUMMY@L

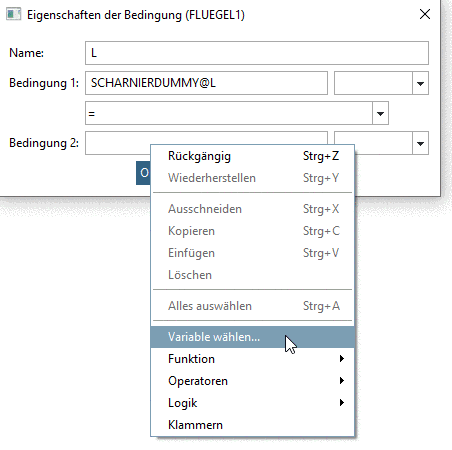

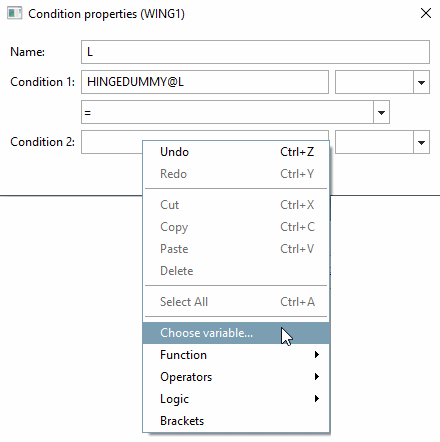

Öffnen Sie das Kontextmenü des Feldes Bedingung 2 und legen Sie den zweiten Teil der Bedingung fest.

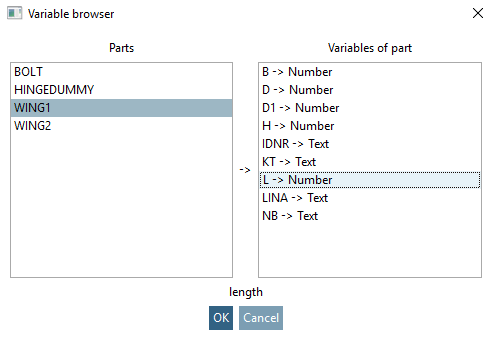

Selektieren Sie im Variablen Browser unter Teile FLUEGEL1 und wählen Sie rechts unter Variablen des Teils die Variable L. "L" ist die Länge des Scharnierflügels.

Bestätigen Sie mit OK.

Stellen Sie als Operand das = Zeichen ein. Die Auswahl an Operanden sehen Sie, wenn Sie das Listenfeld über den Pfeil nach unten öffnen.

=    gleich
<    kleiner
<=   kleiner gleich
>    größer
>=   größer gleich
<>   ungleich

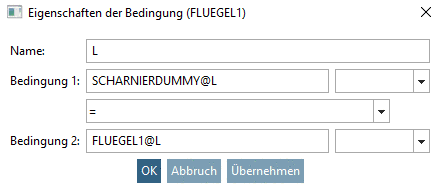

Im Fenster Eigenschaften der Bedingung muss nun folgender Ausdruck stehen:

SCHARNIERDUMMY@L=FLUEGEL1@L

In Worten: Der Wert der Variablen "L" im Startteil entspreche dem Wert der Variablen "L" im Flügel 1.

Bestätigen Sie mit OK.

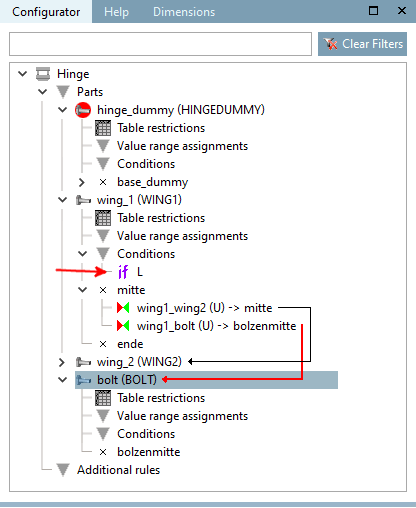

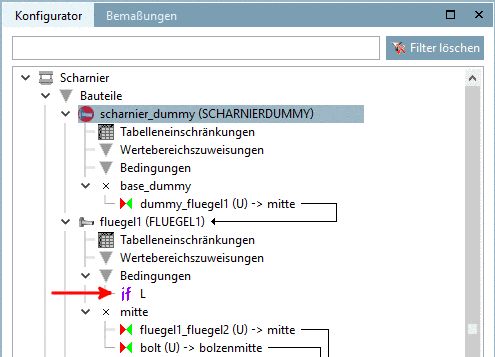

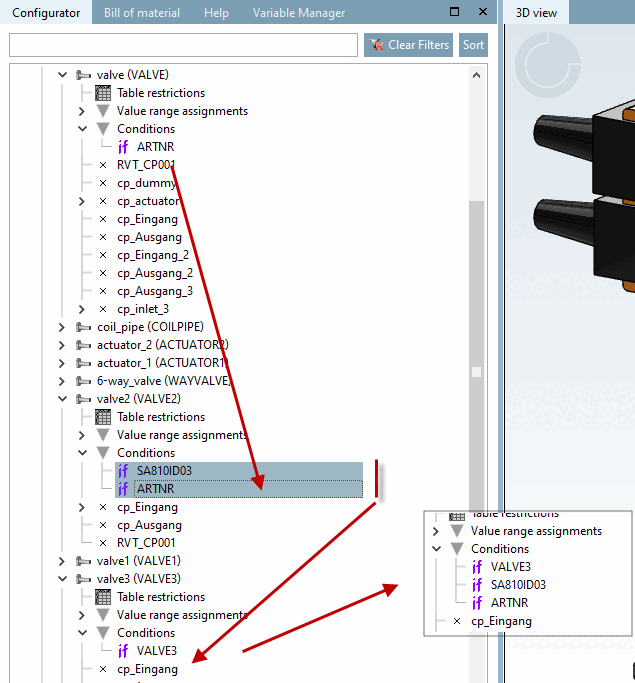

-> Eine abgeschlossene Bedingung erscheint im Dockingfenster Konfigurator als untergeordneter Eintrag mit dem if-Symbol .

(if) <Name der Bedingung> (hier "L")

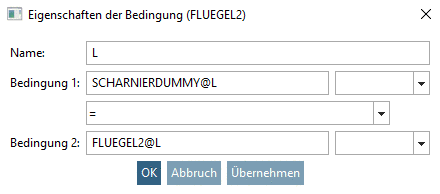

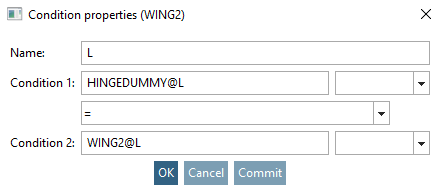

Führen Sie nun die gleiche Prozedur für Flügel 2 durch.

SCHARNIERDUMMY@L = FLUEGEL2@L

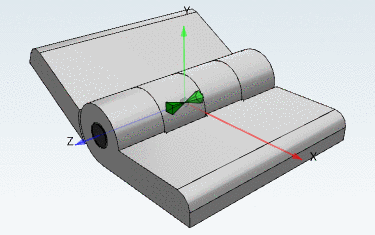

Wenn nun später in der Baugruppentabelle (das ist die Tabelle des Dummy-Startteils) ein Wert für die Variable "L" gewählt wird, führt das automatisch dazu, dass die Variable "L" der Einzelteile "Flügel 1" und "Flügel 2" auf denselben Wert eingestellt wird.

Dasselbe muss natürlich noch für den Bolzen durchgeführt werden.

SCHARNIERDUMMY@D1 = BOLZEN@D
SCHARNIERDUMMY@L = BOLZEN@L
