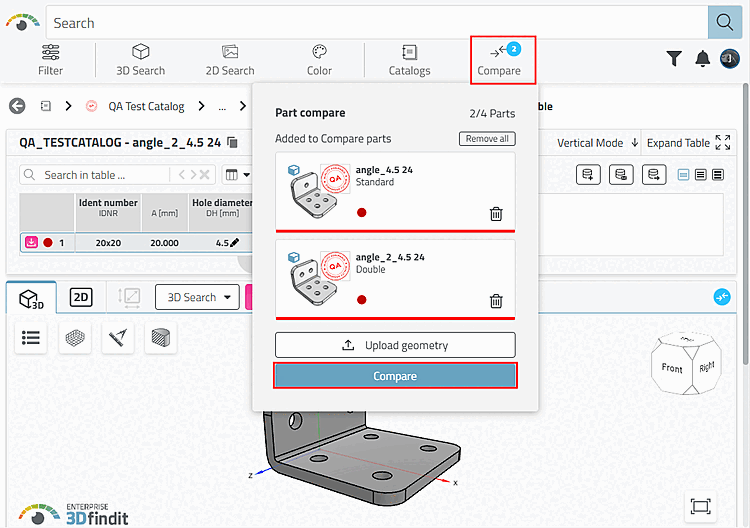

Con la V12.12 sono disponibili opzioni di confronto booleano nel confronto dei pezzi [Part compare]. Aprire questo dialogo nel confronto dei pezzi [Part compare] utilizzando il pulsante Confronta [Compare].

Figura 1.113.

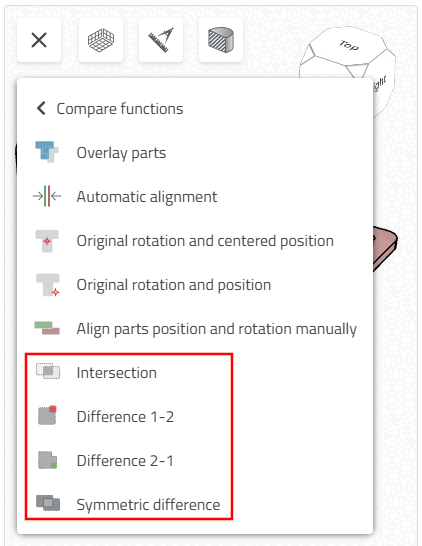

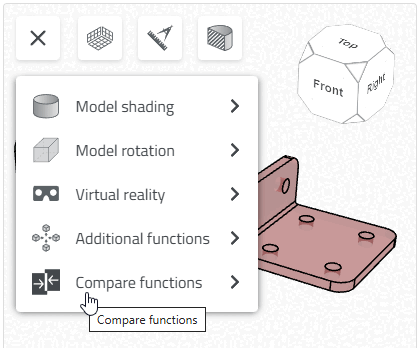

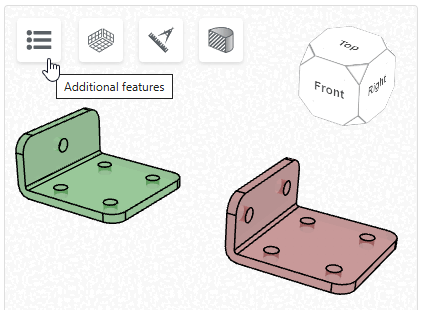

Nella finestra 3D del confronto dei pezzi, è possibile accedere alle nuove funzioni tramite Funzioni aggiuntive [Additional functions] > Funzioni di confronto [Compare functions]:

Figura 1.114.

Figura 1.115.

Figura 1.116.

Per impostazione predefinita, i componenti sono visualizzati in verde/rosso e il risultato in giallo.

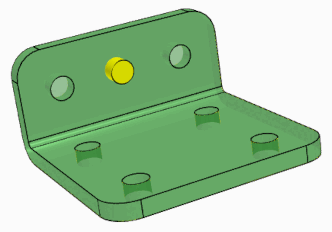

	Differenza 1-2 [Difference 1-2] Differenza: componente 1 meno componente 2 Figura 1.117.
	Differenza 2-1 [Difference 2-1] Differenza: componente 2 meno componente 1 Figura 1.118.

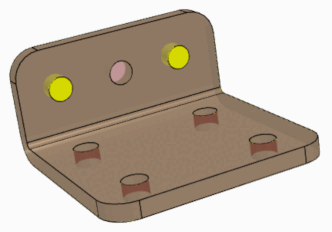

	Differenza simmetrica [Symmetric difference] Somma delle differenze tra il componente 1 e il componente 2 Quantità di unificazione - quantità di intersezione Mostra le aree dei componenti in cui le parti differiscono. Figura 1.119.

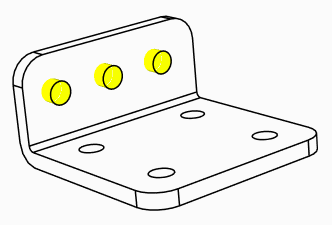

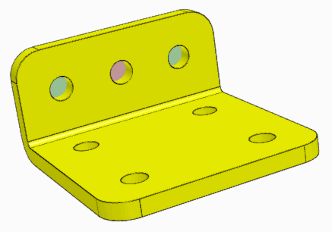

	Intersezione [Intersection] Mostra le aree dei componenti in cui i componenti sono identici. Figura 1.120.

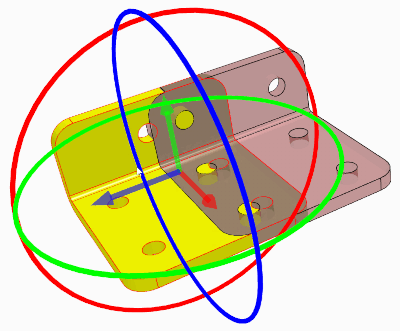

Facendo clic sulle parti sovrapposte, vengono visualizzati gli assi di movimento e i cerchi. È ora possibile visualizzare i risultati delle funzioni di confronto booleano in tempo reale in modalità movimento.

Figura 1.121.
