7.6.4. Componente del menu contestuale (nome)

7.6.4.5. Spostare/rotare... (componente)

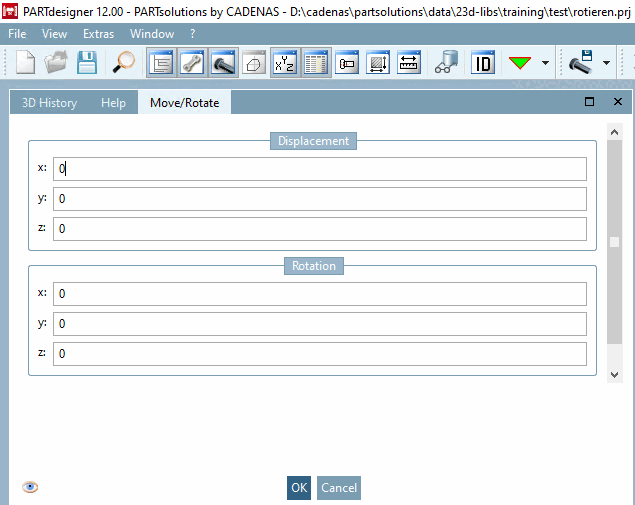

Cliccando su Sposta/Ruota [Move/Rotate...]... apre l'omonima area di dialogo.

È possibile posizionare il componente nello spazio in modo appropriato, inserendo le voci Shift [Displacement] e Rotazione [Rotation]. L'allineamento del sistema di coordinate rimane inalterato.

Figura 7.336.

	Nota
Quando si esegue Sposta/Ruota [Move/Rotate...]... vengono create delle dipendenze, per cui non è possibile tornare indietro. Tenere presente le dipendenze quando si eliminano i piani generati automaticamente. Figura 7.337. Messaggio di errore

Nota

Quando si esegue Sposta/Ruota [Move/Rotate...]... vengono create delle dipendenze, per cui non è possibile tornare indietro. Tenere presente le dipendenze quando si eliminano i piani generati automaticamente.

Figura 7.337. Messaggio di errore

L'uso di Rotate è probabilmente legato a una manipolazione del sistema di coordinate (PARTproject -> Edit project -> General tab -> General -> Coordinate axes ). Si veda il seguente esempio.

Esempio

Situazione iniziale: pezzo modellato in eCATALOGsolutions, "difettoso" con asse Y verso l'alto.
Requisito: il componente deve mantenere la sua posizione orizzontale nello spazio, ma il sistema di coordinate deve essere riorientato con l'asse Z rivolto verso l'alto.

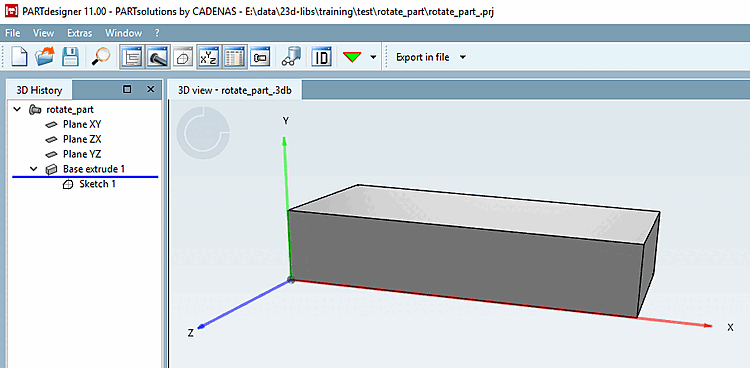

Figura 7.338. Situazione iniziale

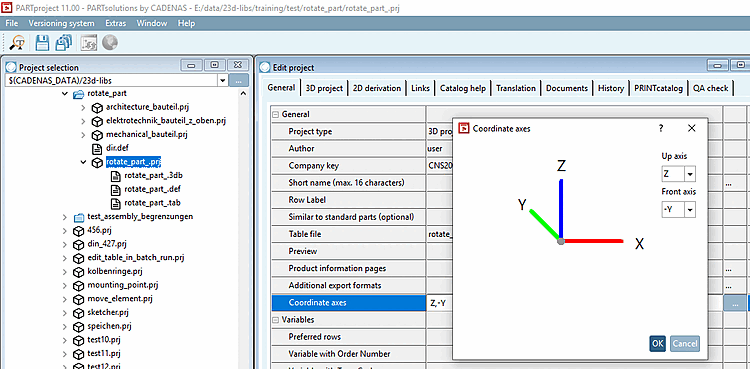

Il sistema di coordinate viene riallineato in PARTproject tramite la funzione Assi delle coordinate [Coordinate axes] in modo che l'asse Z sia rivolto verso l'alto e l'asse Y verso l'indietro.

Figura 7.339. PARTproject: Funzione "Assi delle coordinate [Coordinate axes]

Risultato:

Nota

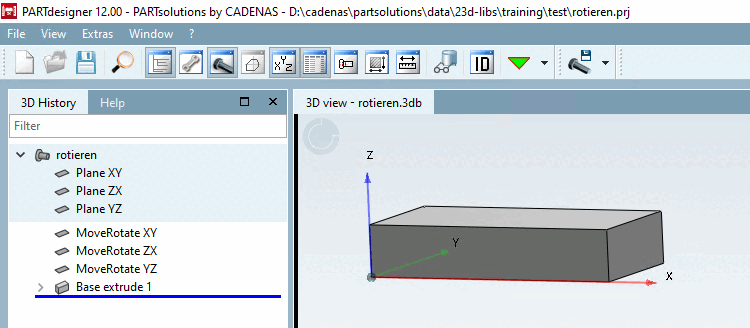

Non solo il sistema di coordinate è stato ruotato, ma anche il componente è stato ruotato.

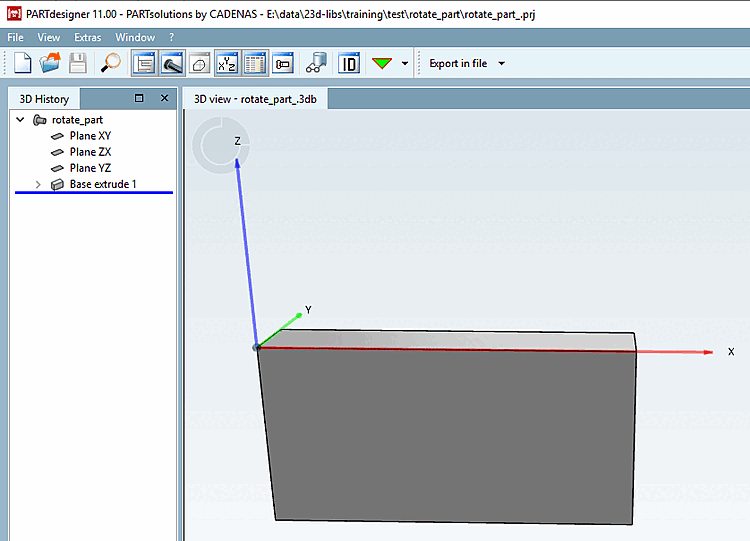

Figura 7.340. Sistema di coordinate riallineato

In PARTdesigner è possibile riportare il componente nella sua posizione originale nello spazio ruotandolo [Rotate].

Dopo aver applicato la rotazione [Rotation] x: 90, il componente appare di nuovo nella sua posizione originale. Figura 5.973, “Situazione iniziale” Confronta .

Figura 7.341. Componente con la stessa posizione nello spazio, ma orientamento desiderato del sistema di coordinate

	Nota
	L'orientamento del sistema di coordinate rimane inalterato quando si utilizza la rotazione [Rotation].

Nota

La manipolazione è visibile nei piani MoveRotate XY, MoveRotate ZX e MoveRotate YZ generati automaticamente.

Figura 7.342. Componente con la stessa posizione nello spazio, ma orientamento desiderato del sistema di coordinate

Le dipendenze vengono create durante la rotazione [Rotate], quindi non è possibile fare un semplice "back". Quando si eliminano i piani generati automaticamente, è necessario tenere conto delle dipendenze.

È assolutamente preferibile un assemblaggio di parti corretto da zero!

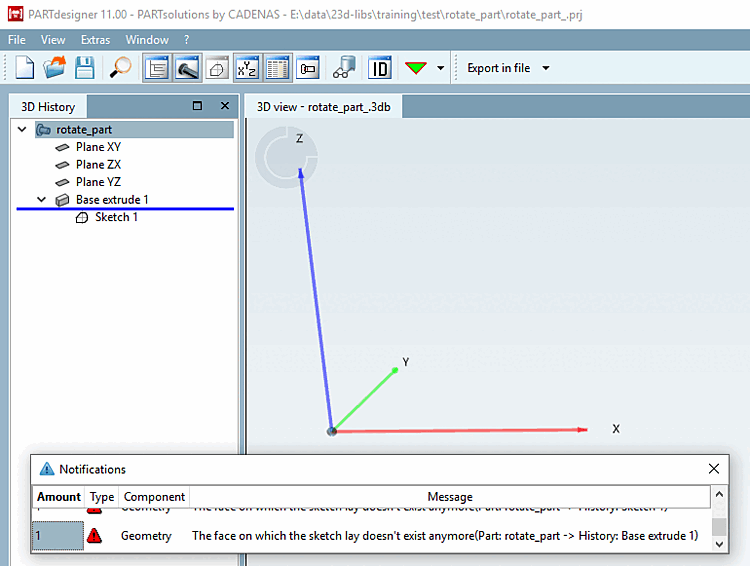

Figura 7.343. Esempio: messaggio di errore dopo la cancellazione del telone generato automaticamente

Nota

Restrizione

La rotazione [Rotate] in PARTdesigner funziona solo con le parti completamente modellate e non con quelle Q&S.

L'allineamento delle parti Q&S può essere modificato nel file di progetto. Si svolge C'è una stringa che inizia con REF1@MATRIX. Coperta: matrice di rotazione e le due matrici moltiplicare. Per il calcolo c'è su Internet Pagine di aiuto: http://danceswithcode.net/engineeringnotes/rotations_in_3d/demo3D/rotations_in_3d_tool.html oppure https://matrix.reshish.com/de/multiplication.php.

La modifica non è visibile in PARTdesigner, ma solo in PARTdataManager.

Spostamento (componente)

	Nota
	Quando si esegue Sposta/Ruota [Move/Rotate...]... vengono create delle dipendenze, per cui non è possibile tornare indietro. Tenere presente le dipendenze quando si eliminano i piani generati automaticamente.

A seconda dell'impostazione effettuata, l'oggetto del disegno viene spostato "nello spazio" di conseguenza:

in direzione X [in X direction...]...
in direzione Y [in Y direction...]...
in direzione Z [in Z direction...]...

Esempio: in direzione X [in X direction...]...

Cliccare su Sposta/Ruota.... [Move/Rotate...]
-> Si apre l'omonima finestra di dialogo.
Inserire lo spostamento [Displacement] desiderato [10 in questo esempio] e confermare con OK.

Figura 7.344. Anteprima: Posticipo di 10

-> La manipolazione è visibile nei piani MoveRotate XY, MoveRotate ZX e MoveRotate YZ generati automaticamente.

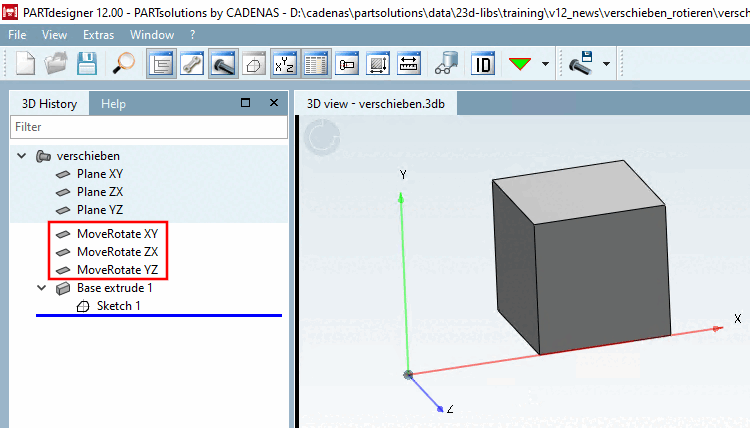

Figura 7.345. Il componente è spostato di 10 sull'asse X.
