7.17.9.1.  Geometria

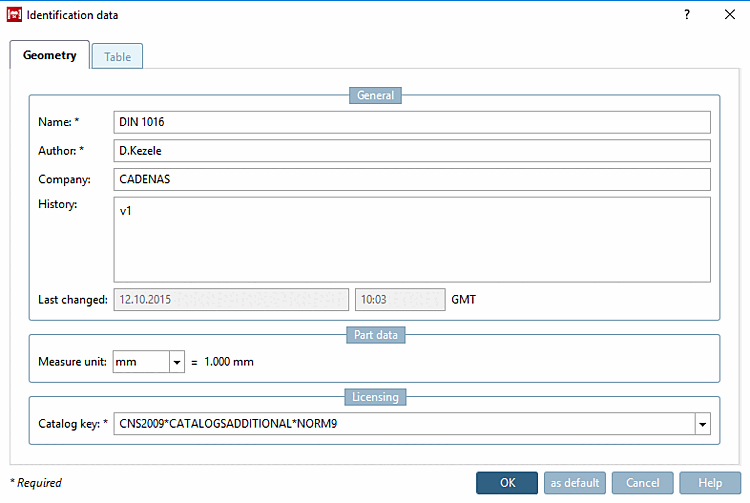

La finestra di dialogo Dettagli di identificazione [Identification data] appare automaticamente quando si salva un file 3db/3gb nella pagina della scheda Geometria [Geometry].

Figura 7.1325.

Tuttavia, può essere richiamata in qualsiasi momento anche tramite il menu contestuale (tasto secondario del mouse) del nome del componente, facendo clic su Dettagli identificazione. [Identification data...].. può essere richiamato in qualsiasi momento.

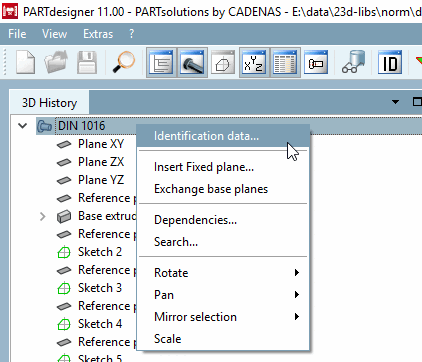

Richiamo tramite il menu contestuale del nome del componente

Figura 7.1326. Richiamo tramite il menu contestuale del nome del componente

  • Generale [General]:

    Informazioni specifiche e commenti sulla rispettiva parte: nome del componente [Part name], autore [Author], azienda [Company], storia [History], ultima modifica [Last change]

    [Nota]Nota

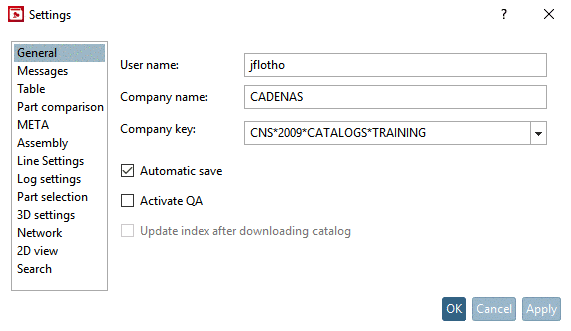

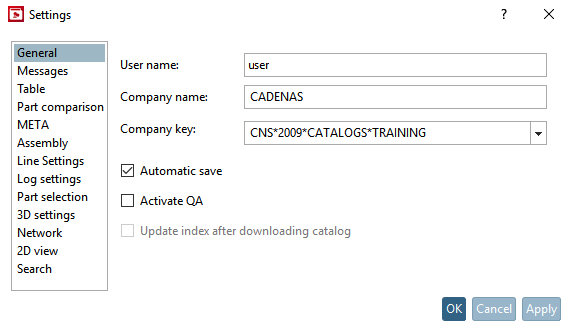

    L' autore [Author] (nome utente [Username] ), l' azienda [Company] (nome dell'azienda [Company name] ) e la chiave del catalogo [Catalog key] (chiave dell'azienda [Company key] ) vengono recuperati dalle impostazioni [Settings] dei dettagli di identificazione [Identification data].

    Figura 7.1327.

  • Dati del pezzo [Part data]:

    • Definire l' unità di misura [Measure unit] del componente

  • Licenze [Licensing] :

    • Chiave del catalogo [Catalog key]

      [Nota]Nota

      La chiave di catalogo è definita nel seguente schema:

      CNS2009*CATALOGS*KATALOGNAME

      L'inizio è sempre CNS2009*CATALOGS*. Il nome del catalogo supplementare è completamente in lettere maiuscole ed eventuali numeri (ma senza separatori) e caratteri speciali). [a]

      L'indicazione di una chiave di catalogo corretta è obbligatoria.

      [a] A partire dalla V9 il Chiave di catalogo con CNS2009*CATALOGS*

Tutte le voci dei campi possono essere salvate come impostazioni predefinite [as default] per altri componenti (File [File] -> Nuovo [New] ) utilizzando l'omonimo pulsante, ad esempio se si vuole mantenere il nome della società o dell'autore.
