5.12.11.29.3.2. Classificare il tipo di componente secondo la classificazione CNS -> Codice IEC 81346_2

Le La determinazione dello scopo e del compito degli oggetti è essenziale per i componenti elettrici l'impostazione di IEC_81346_2_CODE obbligatorio.

Procedere come segue:

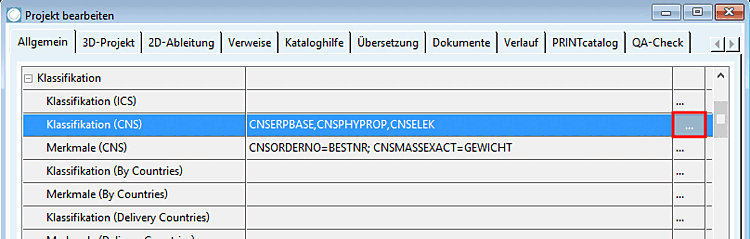

  1. Nella pagina della scheda Generale [General], selezionare la classificazione (CNS) e fare clic su .....

    Figura 5.1262.

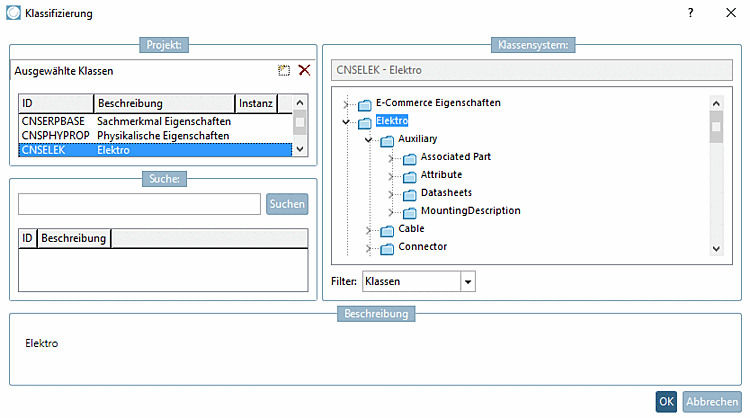

    -> Si apre la finestra di dialogo Classificazione.

  2. Creare un'istanza della classe CNSELEK. (= Sul Classe elettrica un doppio clic .)

    Figura 5.1263.

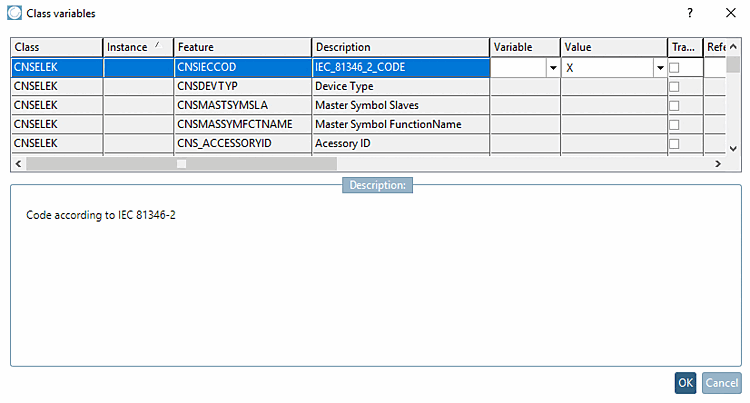

  3. Impostare il valore appropriato in Classe CNSELEK -> feature CNSIECCOD ( descrizione IEC_81346_2_CODE ).

    In questo esempio, si tratta del valore "X" (Oggetti connessi).

    Figura 5.1264.

    Per informazioni sulla determinazione del valore corretto, consultare https://de.wikipedia.org/wiki/EN_81346[tedesco] o https://myelectrical.com/notes/entryid/24/iec-reference-designations [inglese] .
