5.12.11.29.3.2. Bauelemente-Typ nach CNS-Klassifikation -> IEC Code 81346_2 klassifizieren

Zur Bestimmung von Zweck und Aufgabe von Objekten ist für Elektro-Bauteile das Setzen von IEC_81346_2_CODE verpflichtend.

Gehen Sie folgendermaßen vor:

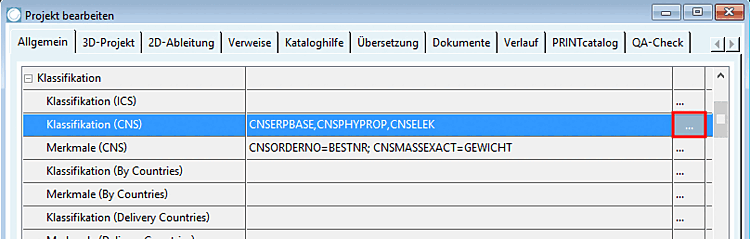

  1. Selektieren Sie auf der Registerseite Allgemein [General] die Klassifikation (CNS) und klicken Sie ....

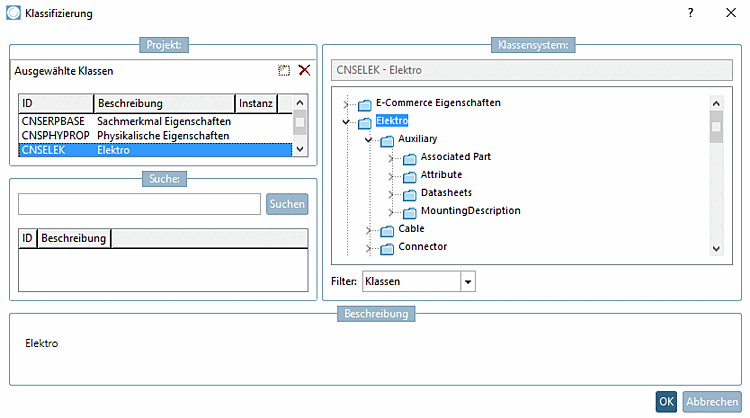

    -> Das Dialogfenster Klassifizierung wird geöffnet.

  2. Instanziieren Sie die Klasse CNSELEK. (=Führen Sie auf der Klasse Elektro einen Doppelklick aus.)

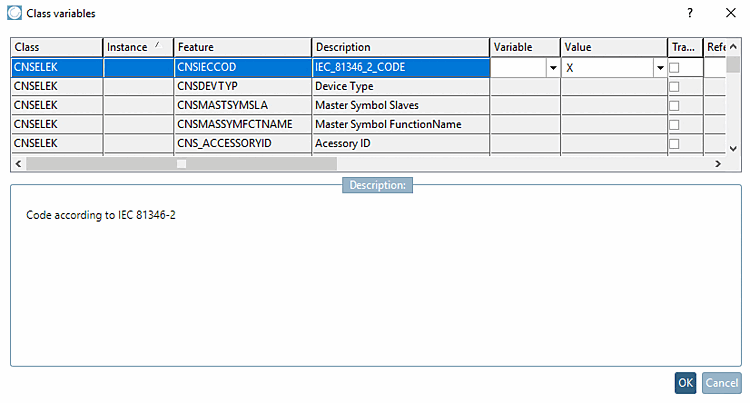

  3. Setzen Sie den entsprechenden Wert unter Klasse CNSELEK -> Merkmal CNSIECCOD (Beschreibung IEC_81346_2_CODE).

    Hier im Beispiel ist dies der Wert "X" (Verbinden von Objekten) [Connecting objects].

    Informationen zur Bestimmung des jeweils korrekten Wertes finden Sie unter https://de.wikipedia.org/wiki/EN_81346 [Deutsch] bzw. https://myelectrical.com/notes/entryid/24/iec-reference-designations [Englisch].
