Selektieren Sie das zu klassifizierende Projekt.

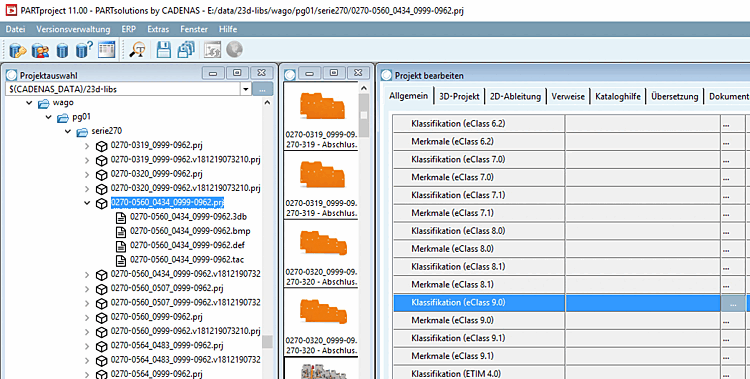

Beispielhaft eClass 9.0 gewählt

Selektieren Sie auf der Registerseite Allgemein [General] die Klassifikation (eClass 9.0) und öffnen Sie per Klick auf ... den entsprechenden Dialog.

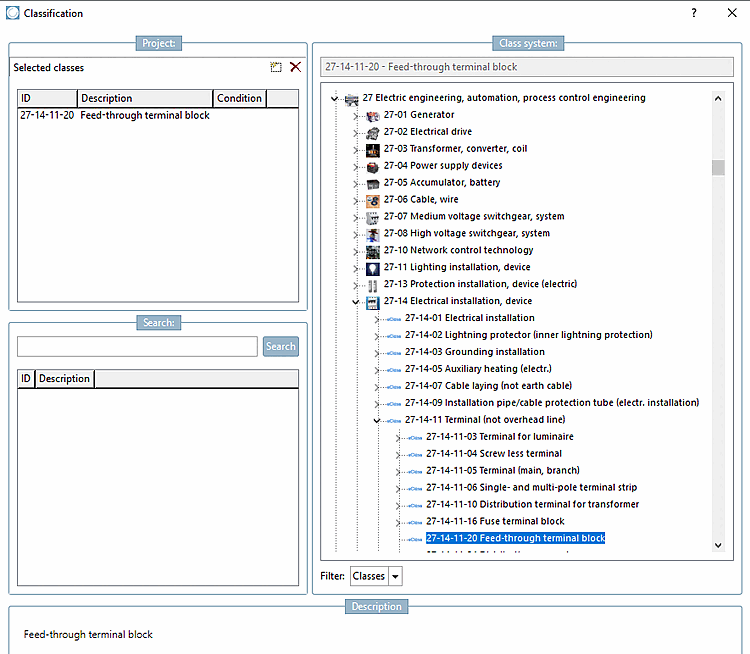

-> Das Dialogfenster Klassifizierung [Classification] wird geöffnet.

Selektieren Sie den korrekten Bauelemente-Typ (in diesem Beispiel eine Durchgangs-Reihenklemme) und weisen die Klasse per Doppelklick dem Bauteil zu. Bestätigen Sie mit OK.

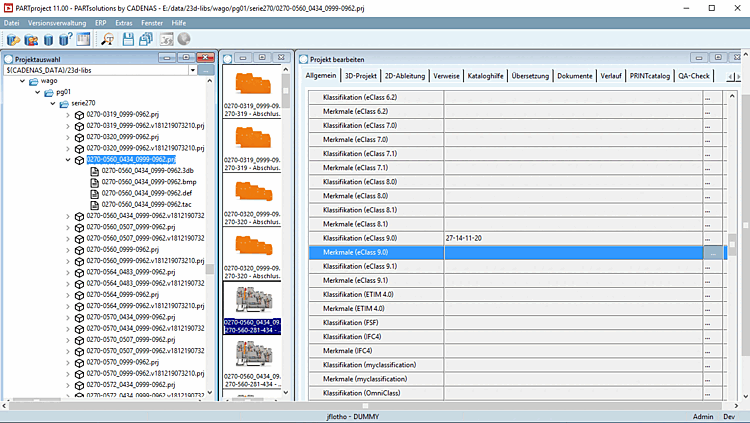

-> Die Klasse wird auf der Registerseite Allgemein [General] angezeigt.

Jeder Bauelemente-Typ hat sein Set aus Merkmalen, die ausgefüllt werden müssen. Öffnen Sie hierzu unter Merkmale (eClass<Versionsnummer>) mit Klick auf ... das Dialogfenster Klassenvariablen [Class variables].

Sie sehen nun alle mit dem Bauelement verbundenen Merkmale. Tragen Sie die gewünschten Merkmalswerte entweder als festen Wert ein oder geben Sie die entsprechende Tabellenvariable an (falls die Werte in der Tabelle verfügbar sind).

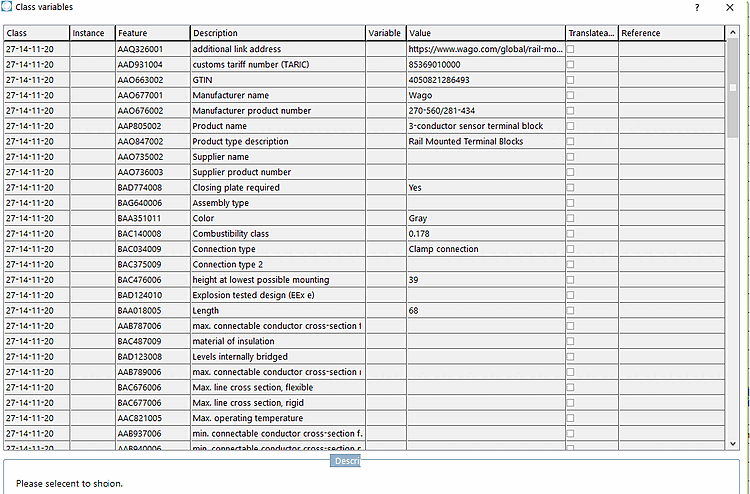

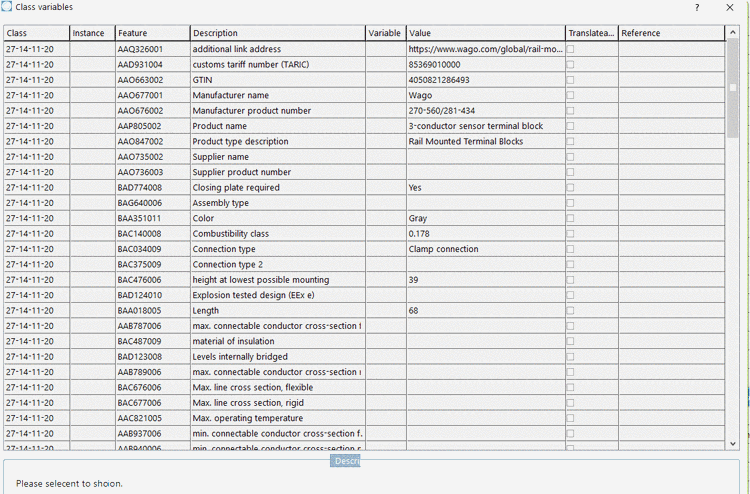

Beispielhaft Merkmale aus eClass 9.0

Bestätigen Sie mit OK.

Die Merkmale werden nun auf der Registerseite Allgemein [General] angezeigt.
