Le linee di inserimento possono essere utilizzate per gli elementi mobili. Ad esempio, per i connettori di profili che si muovono in una scanalatura.
Le linee di inserimento vengono create da una combinazione di un punto di connessione "normale" e di un livello assoluto.

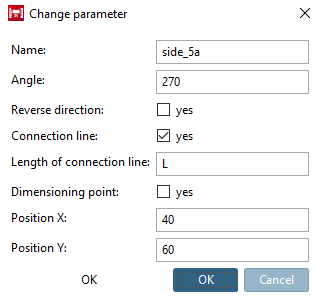

Creazione del punto di connessione (linea)
Creare un nuovo schizzo sul livello assoluto e inserire i punti di connessione desiderati.
|
|
Simbolo della linea di inserimento : Le linee di inserimento sono contrassegnate dal noto simbolo della piramide e da una linea verde alla base della piramide. |
|

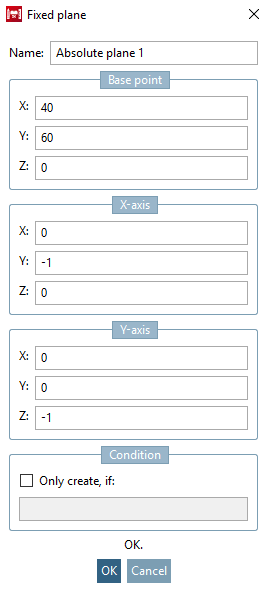

Creare un piano assoluto in relazione al punto di connessione

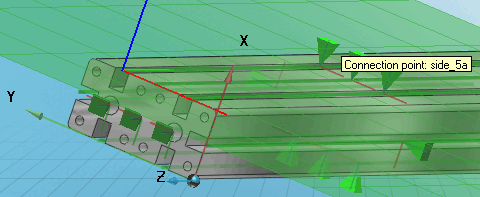

Nell'anteprima 3D, l'asse delle coordinate verde indica la linea di inserimento [Connection line] . Il simbolo della piramide che viene utilizzato per i punti di connessione nell'anteprima 3D, viene utilizzato in modo identico per le linee di inserimento.
|

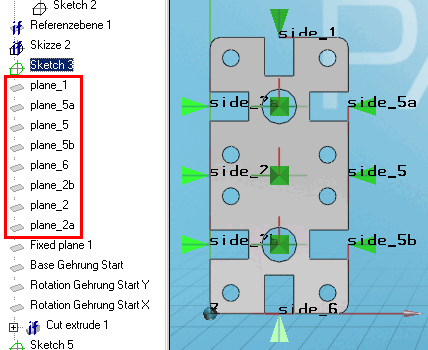

Livello della convenzione di denominazione - linea di inserimento
Il nome del piano deve essere piano_<side_nr>.
In altre parole: il valore numerico di un livello corrisponde al valore numerico del punto di connessione corrispondente (linea di inserimento):
piano_1 <-> lato_1, piano_5a <-> lato_5a, ecc.
La somma dei valori numerici dei punti di connessione opposti deve essere la stessa in ogni caso. (Nell'esempio: 1+6, 2+5, la somma è 7 in ogni caso).
