7.9.3.4.1.5. Punti di fissaggio sui raccordi a vite

Gli esempi che seguono mostrano cosa occorre tenere in considerazione per i punti di connessione sui raccordi a vite.

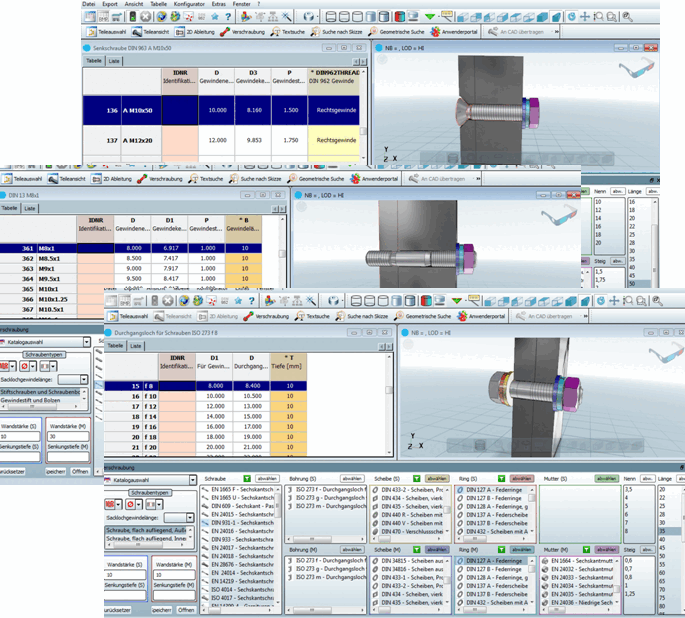

Esempi di collegamenti a vite

Figura 7.715. Esempi di collegamenti a vite

[Nota]Nota

Come regola generale, è necessario rispettare il numero, la posizione, l'allineamento e la denominazione (numerazione) dei punti di collegamento!

Il numero, la posizione e la designazione sono determinati dalla classificazione PCon.

  • Viti:

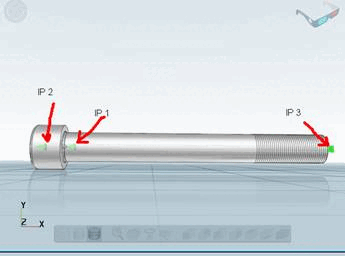

    Vite della testa del cilindro

    Figura 7.716. Vite della testa del cilindro

    Punti di attacco [Connection points]:

    • IP 2: Lato superiore della testa della vite

    • IP 1: Superficie di contatto testa a vite

    • IP 3: estremità a vite

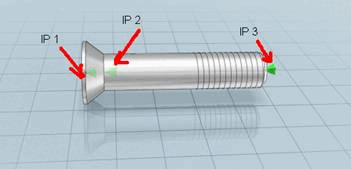

    Vite a testa svasata

    Figura 7.717. Vite a testa svasata

    Punti di attacco [Connection points]:

    • IP 1: Lato superiore della testa della vite

    • IP 2: lato inferiore della testa della vite

    • IP 3: estremità a vite

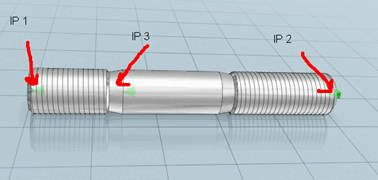

    Vite prigioniera

    Figura 7.718. Vite prigioniera

    Punti di attacco [Connection points]:

    • IP 1: Lato superiore

    • IP 2: Lato inferiore

    • IP 3: Fine della filettatura a vite

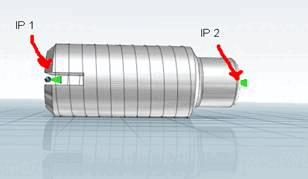

    Vite di fissaggio

    Figura 7.719. Vite di fissaggio

    Punti di attacco [Connection points]:

    • IP 1: Lato superiore

    • IP 2: Lato inferiore

  • Noci

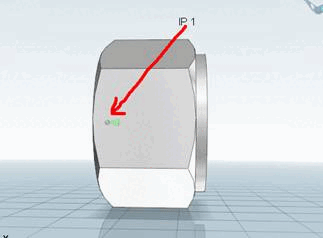

    Madre

    Figura 7.720. Madre

    Punto di attacco [Connection point]:

    • IP 1: Superficie di contatto

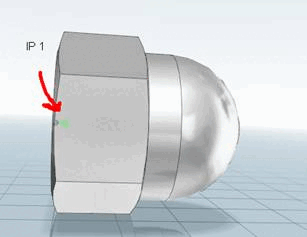

    Dado del tappo

    Figura 7.721. Dado del tappo

    Punto di attacco [Connection point]:

    • IP 1: Superficie di contatto

  • Dischi / Anelli

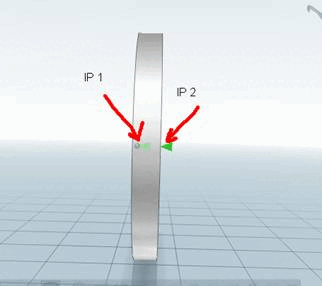

    Disco

    Figura 7.722. Disco

    Punti di attacco [Connection points]:

    • IP 1: Lato superiore

    • IP 2: Lato inferiore

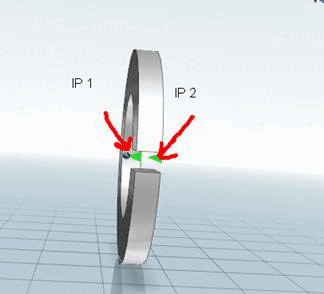

    Anello

    Figura 7.723. Anello

    Punti di attacco [Connection points]:

    • IP 1: Lato superiore

    • IP 2: Lato inferiore

  • Fori di perforazione

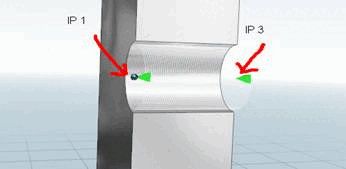

    Foro passante foro filettato

    Figura 7.724. Foro passante foro filettato

    Punti di attacco [Connection points]:

    • IP 1: Lato superiore del materiale

    • IP 3: lato inferiore del materiale

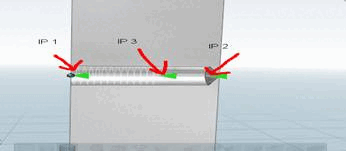

    Foro cieco foro filettato

    Figura 7.725. Foro cieco foro filettato

    Punti di attacco [Connection points]:

    • IP 1: Lato superiore del materiale

    • IP 2: lato inferiore del materiale

    • IP 3: Fine della filettatura

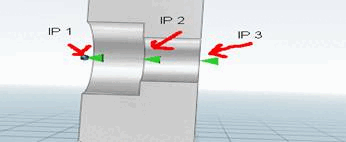

    Foro passante con svasatura, contatto liscio

    Figura 7.726. Foro passante con svasatura, contatto liscio

    Punti di attacco [Connection points]:

    • IP 1: Lato superiore del materiale

    • IP 2: Abbassamento della superficie di contatto

    • IP 3: lato inferiore del materiale

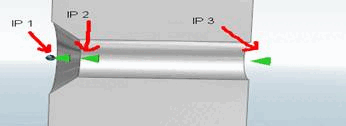

    Foro passante per viti a testa svasata

    Figura 7.727. Foro passante per viti a testa svasata

    Punti di attacco [Connection points]:

    • IP 1: Lato superiore del materiale

    • IP 2: Fine della subsidenza

    • IP 3: lato inferiore del materiale

    Foro passante

    Figura 7.728. Foro passante

    Punti di attacco [Connection points]:

    • IP 1: Lato superiore del materiale

    • IP 3: lato inferiore del materiale
