7.6.7.6.  Copia (solo schizzo)

Utilizzare Copia (solo schizzo) [Copy (only sketch)] per copiare uno schizzo e inserirlo specificamente nella vista 3D [3D view] su una superficie piana di un'estrusione o di uno stampo rotazionale.

Procedere come segue:

  1. Fare clic sulla caratteristica del disegno da copiare nella cronologia 3D [3D History].

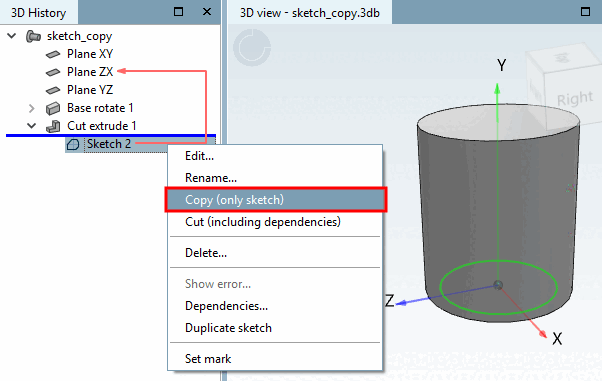

  2. Selezionare il comando Copia (solo schizzo) [Copy (only sketch)] nel menu contestuale.

    Copia (solo schizzo) [Copy (only sketch)]

    Figura 7.357. Copia (solo schizzo) [Copy (only sketch)]

    -> Il contorno dello schizzo è colorato.

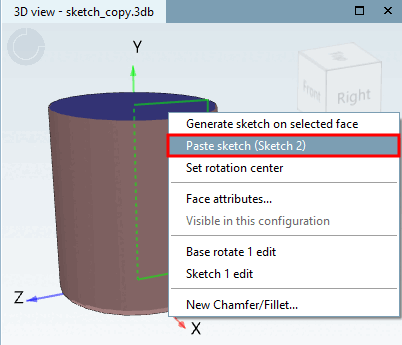

  3. Selezionare l'area su cui si desidera incollare lo schizzo facendo clic su di essa e richiamare il comando del menu contestuale Incolla schizzo copiato [Paste sketch].

    Figura 7.358.

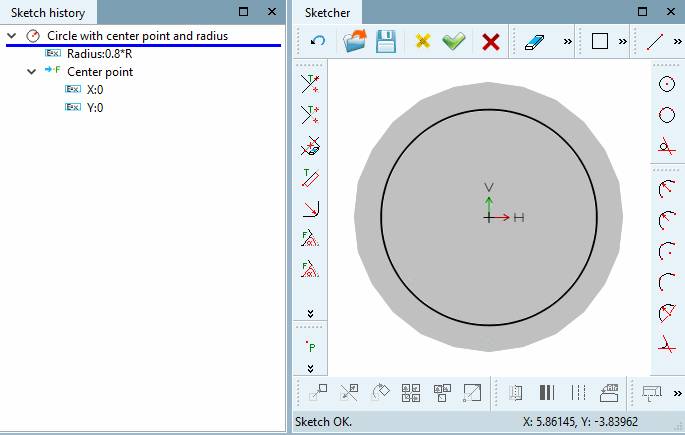

    -> Si apre lo Sketcher.

    Figura 7.359.

  4. Confermare lo schizzo attuale digitando applicare le modifiche [Accept changes] fare clic su di esse (o apportare una modifica in anticipo ).

    -> L' abbozzatore [Sketcher] è chiuso.

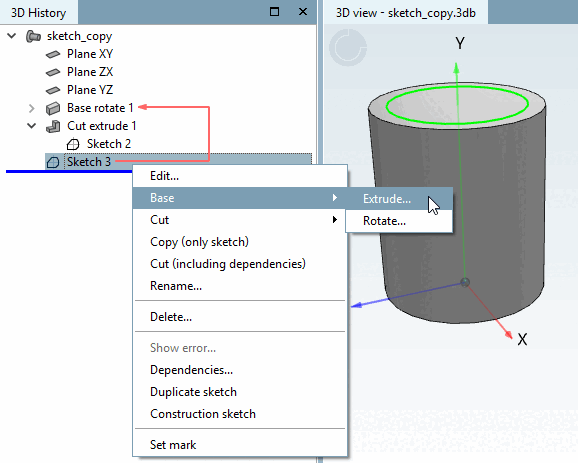

  5. -> Lo schizzo viene ora inserito nell'area precedentemente selezionata. In questo esempio, si sta eseguendo un'estrusione.

    Schizzo inserito

    Figura 7.360. Schizzo inserito
