4.7.8.10.3. Kopierten Sketch auf ebener Fläche eines Rotationskörpers einfügen

Mit PARTsolutions V9 ist es nun möglich, einen Sketch innerhalb eines Rotationskörpers auf einer ebenen Fläche zu kopieren und einzufügen. Bislang war dies nur für Extrusionskörper möglich.

Gehen Sie hierzu folgendermaßen vor:

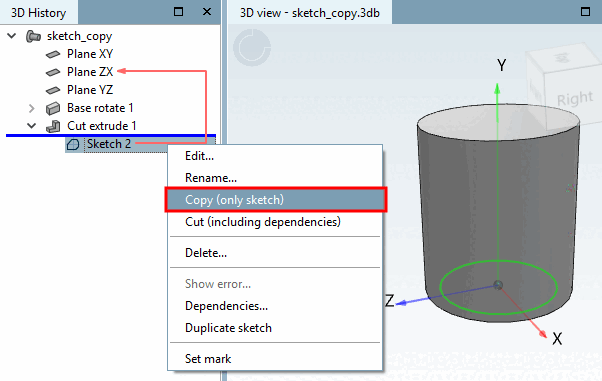

  1. Wählen Sie in der Historie auf dem zum kopierenden Sketch den Befehl Kopieren (Nur Sketch).

Kopieren (Nur Sketch)

Kopieren (Nur Sketch)

  1. -> Der Umriss des Sketches wird farblich gekennzeichnet

Sketch auf eine andere planare Fläche kopieren

Sketch auf eine andere planare Fläche kopieren

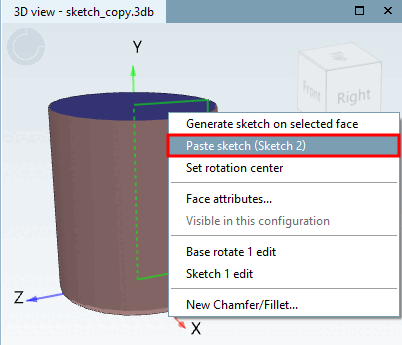

  1. Markieren Sie die Fläche, auf welcher Sie den Sketch einfügen möchten.

  2. Wählen Sie im Kontextmenü den Befehl Kopierten Sketch einfügen (Sketch ...).

Sketch auf eine andere planare Fläche kopieren

Sketch auf eine andere planare Fläche kopieren

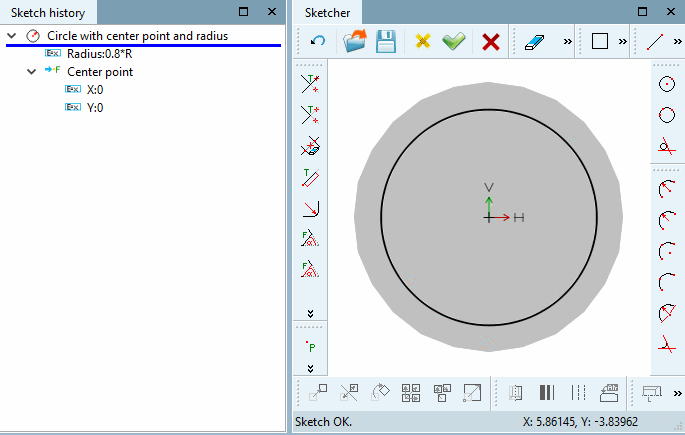

  1. Richten Sie nun durch Klick auf die entsprechenden Achsen das Koordinatensystem korrekt aus.

  2. Wählen Sie im Kontextmenü den Befehl Koordinatensystem wählen.

Koordinatensystem ausrichten

Koordinatensystem ausrichten

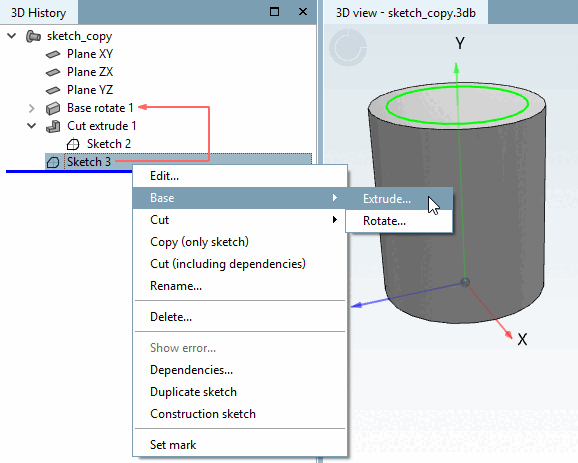

  1. --> Der Sketch wird nun eingefügt.

Sketch kopiert

Sketch kopiert
