1.3.1.1.1. MultiSolid
[Nota]Nota

Questa funzione è ufficialmente disponibile solo per le versioni future ed è solo una versione di prova interna con la V12.11 ed è quindi nascosta nella versione standard.

In questa versione è stato integrato il supporto per l'esportazione di MultiSolid verso vari sistemi CAD da 3Dfindit, PARTdataManager e PARTdesigner.

In precedenza, una singola parte consisteva in un singolo corpo con un'unica storia di progettazione. Con questa funzione, una parte può contenere diversi solidi. Ognuno di questi solidi ha una propria storia che ne descrive la costruzione. Come nuovo livello sono disponibili anche le istanze. Queste determinano dove e come un solido viene collocato nella stanza, consentendo di utilizzare lo stesso solido più volte, ma in posizioni diverse o con orientamenti diversi.

Il grande vantaggio di questo metodo di lavoro è che il singolo pezzo non deve più avere una geometria coerente.

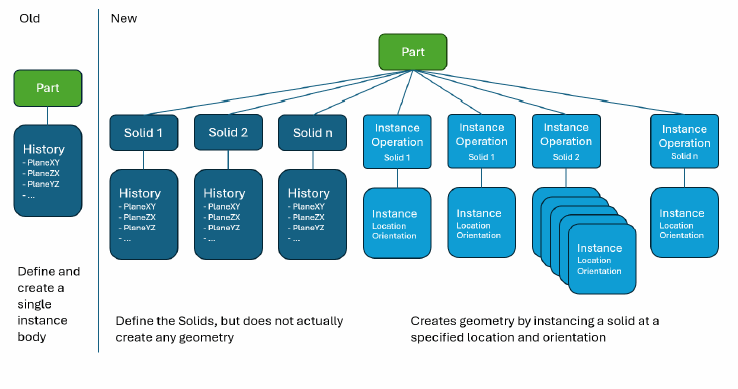

Panoramica del funzionamento di MultiSolid

Figura 1.203. Panoramica del funzionamento di MultiSolid

Sistemi CAD supportati

  • ArchiCAD (Graphisoft)

  • Catia V6 (Dassault Systèmes)

  • Creo Parametric (PTC)

  • Autodesk Fusion (Autodesk, Inc.)

  • Inventor (Autodesk, Inc.)

  • NX (Siemens Digital)

  • Revit (Autodesk, Inc.)

  • SolidEdge (software PLM di Siemens)

  • SolidWorks (Dassault Systèmes)

Configurazione ed esportazione come MultiSolid

Una volta completata la configurazione, qualsiasi assieme (esistente o creato ex novo) può essere convertito in MultiSolid e trasferito al sistema CAD corrispondente. I requisiti e la configurazione si trovano nel capitolo seguente: Sezione 3.2.13.1, “MultiSolid ” in ENTERPRISE 3Dfindit (Professional) - Amministrazione.

Per esportare come MultiSolid, procedere come segue:

  1. Fare clic su Esporta in un file [Export to file] (qui si utilizza l'esempio del PARTdataManager).

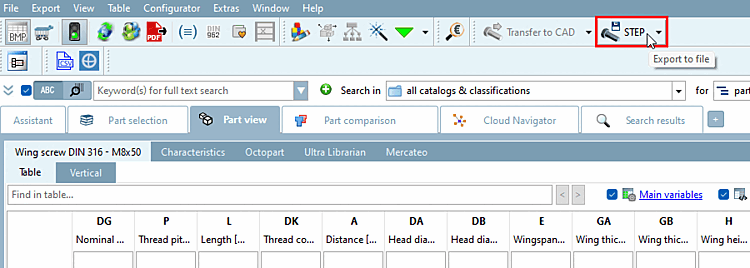

    Chiamata in PARTdataManager

    Figura 1.204. Chiamata in PARTdataManager

  2. Fare clic su Mostra impostazioni avanzate [Show advanced settings].

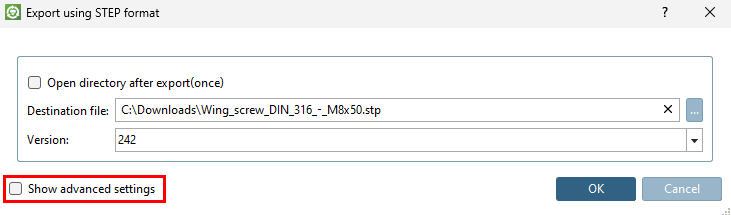

    Esportazione in formato STEP

    Figura 1.205. Esportazione in formato STEP

  3. Attivare l'impostazione Esporta gli assiemi come multicorpo [Export assemblies as multibody] e/o componenti multicorpo [Multibody components] (come richiesto).

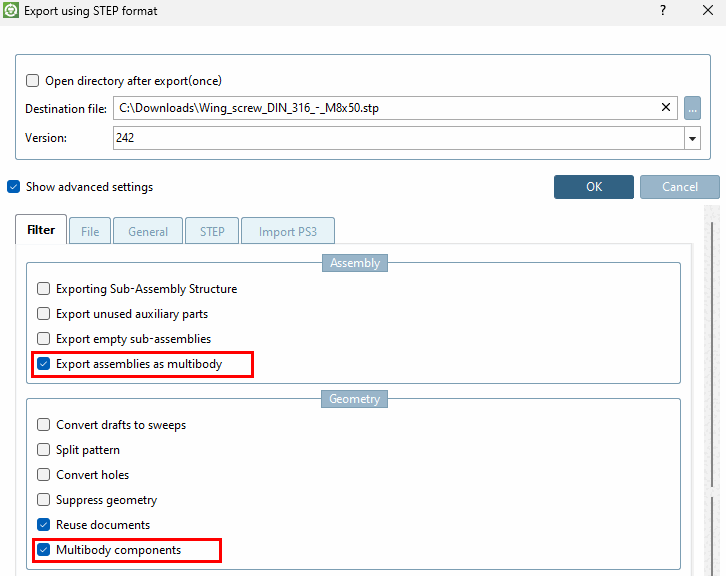

    Esportazione in formato STEP

    Figura 1.206. Esportazione in formato STEP

  4. Fare clic su OK.

Le istruzioni dettagliate per l'esportazione dei file in vari formati sono disponibili qui: Sezione 2.1.8, “ Trasferimento al CAD (con e senza interfaccia) ” in PARTsolutions - Utente e qui per 3Dfindit: Sezione 5.23.5, “Impostare il download del formato CAD (pappserver.cfg) ” in ENTERPRISE 3Dfindit (Professional) - Amministrazione.

Creazione di componenti MultiSolid in PARTdesigner

È inoltre possibile creare i propri componenti come MultiSolid in PARTdesigner.

Per istruzioni dettagliate e ulteriori informazioni, consultare il capitolo Sezione 7.6.2.16, “Multi Solid ” in eCATALOG 3Dfindit.
